Електромагнітний клапан

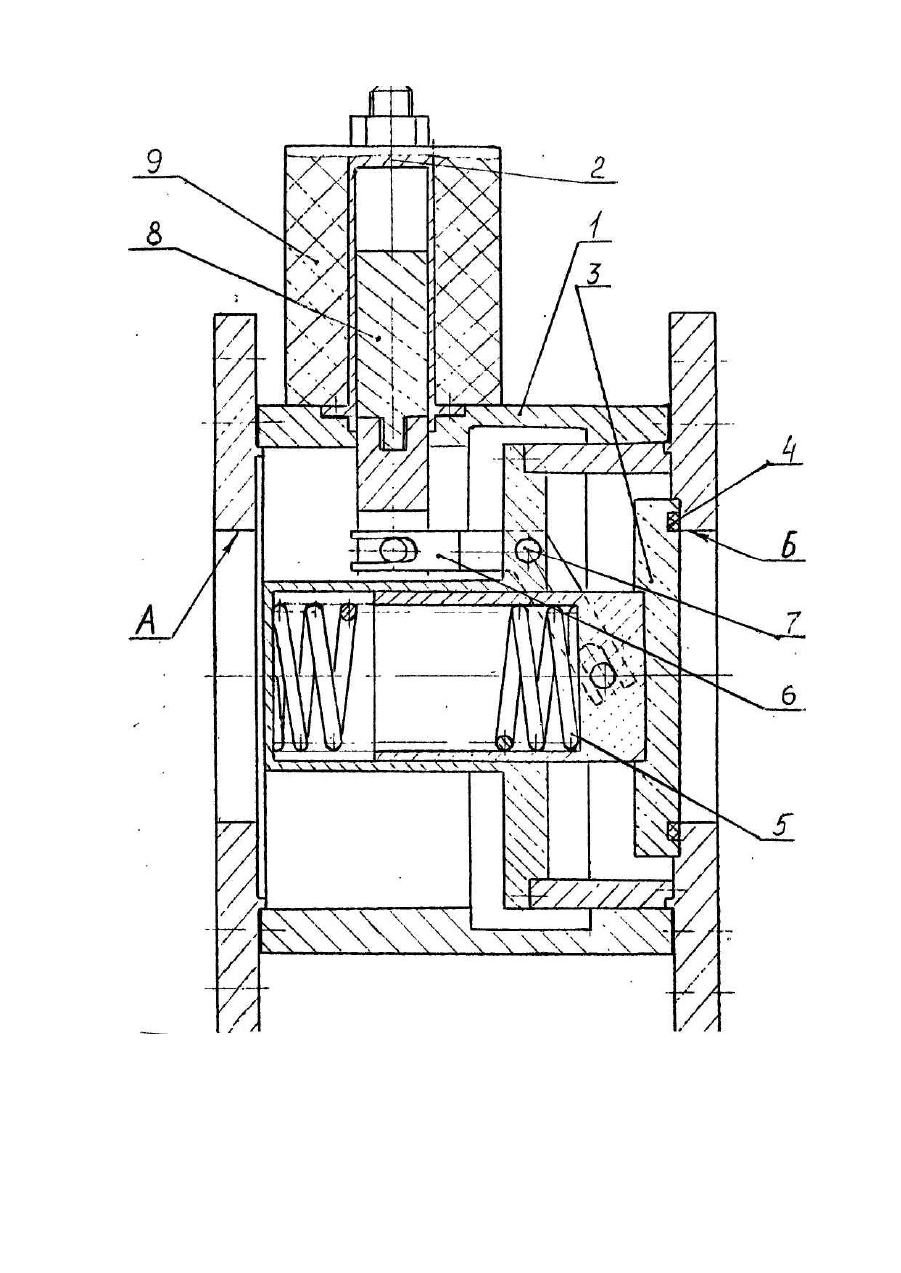

Изобретение может быть использовано в области производства агрегатов автоматики газовой промышленности для перекрытия газотрубопроводов в системах с дистанционным управлением. Известен электромагнитный клапан [1], корпус которого содержит входную и выходн ую горловины, расположенные соосно, и патрубок, расположенный перпендикулярно. Затворный орган посредством механизма перемещается электромагнитом, установленным на патрубке. Внутри корпуса расположена третья горловина, ось которой перпендикулярна входной-выходной горловине и соосна с патрубком. В закрытом положении затворный орган подпружинен к торцу третьей горловины, в открытом - посредством электромагнита затворный орган поднимается и образуется зазор между ним и торцом горловины, через который проходит газ. Недостатком этого устройства является сложность конструкции корпуса, а также наличие подвижного элемента герметизации между якорем электромагнита и затворным органом, что уменьшает надежность устройства. Наиболее близким к предлагаемому те хническому решению является электромагнитный клапан [2], содержащий корпус с соосно расположенными входной и выходной горловинами, затворный орган, подпружиненный к выходной горловине, и перемещающийся внутри корпуса посредством механизма перемещения, связанного с электромагнитом, установленным на патрубке, ось которого расположена перпендикулярно оси входной и выходной горловины. При этом якорь электромагнита соединен с затворным органом посредством штока механизма перемещения через подвижную герметизирующую мембрану, установленную на патрубке. Недостатком данного устройства является наличие герметизирующей мембраны, диаметр которой тем больше, чем больше перемещение затворного органа, а, следовательно и якоря электромагнита. А так, как для равномерного прохождения газа перемещение затворного органа должно быть не менее 1/4 диаметра входной горловины, то диаметр патрубка, в котором установлена герметизирующая мембрана, тем больше, чем больше диаметр горловины входа-выхода, что приводит к увеличению габаритов корпуса. Кроме того, наличие перемещающегося элемента герметизации уменьшает надежность устройства. Задачей предлагаемого изобретения является создание электромагнитного клапана упрощенной конструкции с одновременным уменьшением габаритов и повышением надежности устройства. Данная задача решается тем, что в электромагнитном клапане, корпус которого содержит соосно расположенные входную и вы ходную горловины, патрубок, расположенный перпендикулярно к ним, затворный орган, взаимосвязанный посредством механизма перемещения с якорем электромагнита, катушка которого установлена на корпусе, патрубок выполнен герметично из электромагнитного материала, внутри патрубка расположен якорь электромагнита, а снаружи - катушка электромагнита, при этом якорь электромагнита и затворный орган расположены в одной герметичной полости. Наличие герметичного патрубка, выполненного из электромагнитного материала обеспечивает возможность соединения якоря электромагнита и затворного органа в одной герметичной полости, что исключает наличие герметизирующей мембраны, вследствие чего величина перемещения затворного органа не влияет на диаметр патрубка, а следовательно, и габариты корпуса, кроме того повышается надежность устройства, за счет упрощения его герметизации. Данное техническое решение поясняется чертежом, на котором изображен электромагнитный клапан, содержащий корпус 1 с входной горловиной А и выходной горловиной Б. На корпусе установлен герметичный патрубок 2, выполненный из электромагнитного материала. Затворный орган 3 прижат к седлу 4 выходной горловины Б пружиной 5. Рычаг 6, установленный на оси 7, соединен с одной стороны с якорем 8, а с другой стороны входит в зацепление с затворным органом 3. Якорь 8 расположен внутри патрубка 2. Снаружи патрубка 2 установлена катушка электромагнита 9. Устройство работает следующим образом. При подаче электрического питания на катушку 9 якорь 8 втягивается во внутрь патрубка 2 и вращает рычаг 6 по часовой стрелке, который в свою очередь, перемещает затворный орган 3, сжимая пружину 5. Газ проходит из входной горловины А через выходную горловину Б. При отключении электрического питания пружина 5 прижимает затворный орган 3 к седлу 4 выходной горловины Б и перекрывает проход газа. Рычаг 6 вращается против часовой стрелки и выводит якорь электромагнита в исходное положение. Применение предлагаемого электромагнитного клапана для перекрытия газотрубопроводов в системах с дистанционным управлением повысит надежность устройства с одновременным упрощением конструкции и уменьшением габаритов.
