Запобіжний клапан новікова

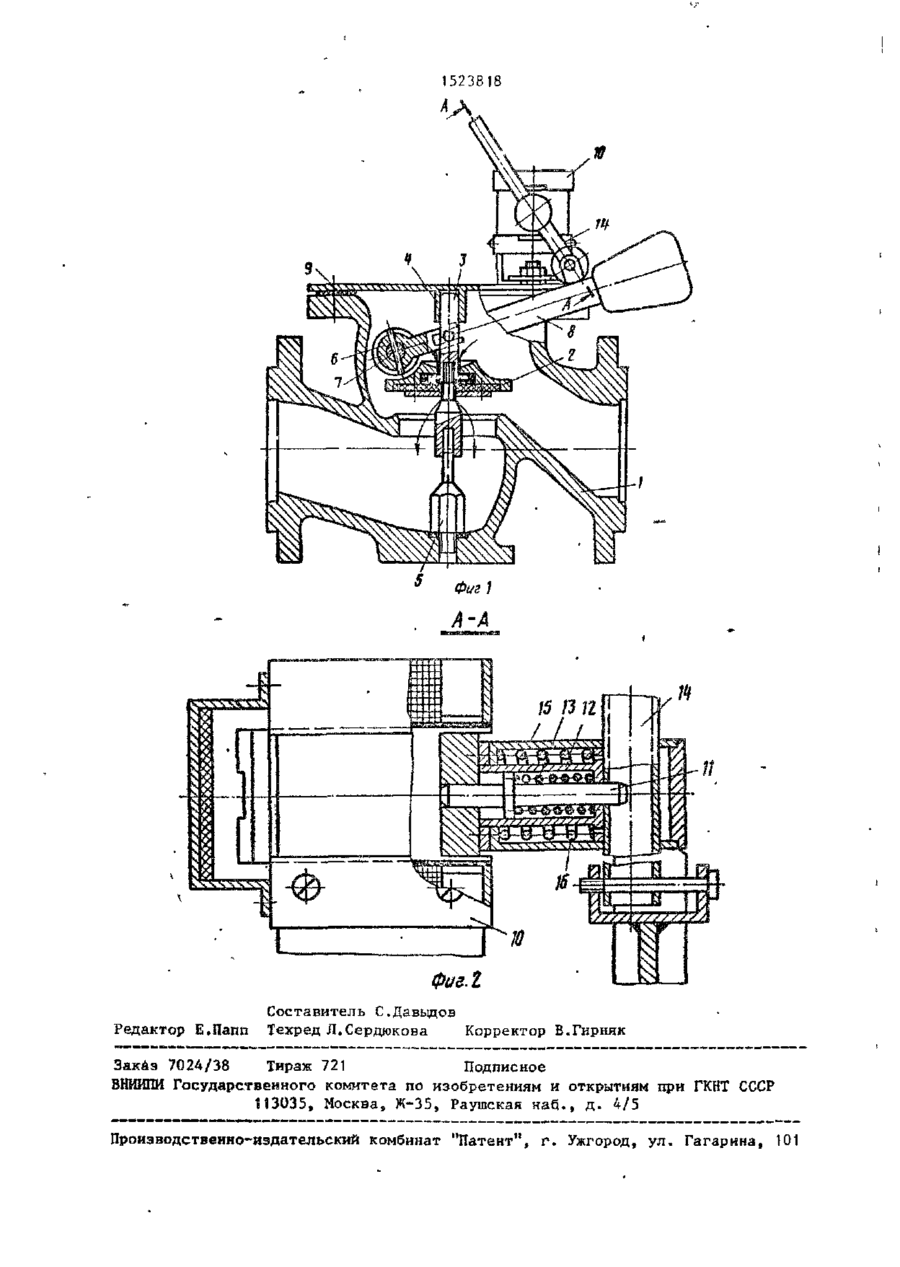

СОЮЗ СОВЕТСНИХ СОЦИАПИСТИ РЕСПУБЛИН 71 * l 1 (5У4 F 16 К 17/0; ГОСУЛАРСТВЕННЫИ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4308144/23-29 (22) 0 8 . 0 8 . 8 7 (46) 2 3 . 1 1 . 8 9 . Бюл, К 43 * (72) А.А.Новиков (53) 621.646 (088.8) (56) Пржиалковский А.Л. и Щучиискип С.Х. Электромагнитные клапаны. Л . : Машиностроение, 19ь7, с . 4 1 , рис. 18. Авторское свидетельство СССР № 563535, к л . F 16 К 17/02, 19^5, (54) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН НОВИКОВА (57) Изобретение относится к предохранительной трубопроводной арматуре и может быть использовано в качестве исполнительного механизма авто матики безопасности Б трубопроводных магистралям пневматических и гидравлических систем. Цель и з о б р е т е ния - повышение надежности к работе за счет непосредственного з а к р е п л е ния корпуса крышкой^ на г агорой, к р е пится электромагнит„ Электромагнит оборудован 'фі'ксииуюпіим узлом., фиксатор которого чстзея ц'тднгу, ''Скрепленную шарнирно с рнчагоч, Фиксирует и удерживает клопан в сткрьггом положении электромагпигсм э напряжение на который включает электромагнитное реле рременч, вврдетч-е в ^'шовуо електросхем^. Фикснруюрпії] узел дает возможное гь ручної о отключения клапана . 2 и л . Изобретение относится к области предохранительной трубопроводной а р матуры и может быть использовано в качестве исполнительного механизма автоматики безопасности Б трубопроводных магистралях пневматических и гидравлических систем. Цель изобретения - повышение надежности в работе. На фиг И изображен клапан с р а з резом корпуса, общий пид, на фиг.2 разрез А-А на фиг«ї,(фиксирующий узел). Предохранительный клапан содержит корпус 1 с клапаном 2 внутри, расположенным штоком 3 в направляющих 4 и 5, вилку 6, поворотный пал 7, проходящий через сальниковое уплотнение, соединенный снаружи с рыча гом 8, корпус закрывается крышкой 9, на которой закреплен электромагнит 10, снабженный фиксатором 11, проходящим в направлявшей втупке 12, закрепленной к электромагниту* и подпружиненным пружиной 13 в его сторону, а рычаг шарнирUP соединен со штангой 1ч, имеющей отверстие для ввода в него фиксатора и проходящей через отверстие в направляющей головке 15, подпружиненной в н а п р а в лении электромагнита пружиной 16, а осью направляющей головки служит направляющая втулка. Фиксатор через штангу и рычаг фиксирует клапан в оікрьіток голожеиии электромагнитом, напряженке на который ВКЛІОЧЙЄТ э л е к т ромагнитное реле времени, введенное в шиновую электросхему. 1523818 Клапан работает следующим образом. При подаче напряжения на щит а в томатики и управления и наличия пуско-коктролируемык параметров якорь электромагнита иод действием электромагнитной силы перемещается вместе с фиксатором 1J в направлении штанги 14. Сжимая пружину 13 фиксатора и пружину 16 направляющей гоповки,упираясь фиксатором И э штангу )4 5 п е ремещает ее вместе с направляющей головкой 15 в горизонтальной плоскости. В шарнирном соединении с рычагом 8 штанга 14 перемещается в горизонтальной плоскости по удлиненной оси этого шарнира. При подъеме вручную рычага 8 поворотный вал 7 через вилку 6 поднимает шток 3 д о , упора в клапан 2„ При дальнейшем подъеме рычага 8 шток 3 поднимает клапан 2 и перемещает штангу 14 вверх в сквозном отверстии направляющей головки 15, которая, поворачиваясь вокруг своей оси ? удерживает осевую штангу 14 в центре фиксатора 11. При полностью открытом клапане 2 сжатия пружина 16 направляющей г о лозки перемещает направляющую головку 15 вместе со штангой 14 в горизонтальной штоскости в направлении электромагнита и штанга 14 входит в зацепление с фиксатором 11 и через рычаг 8 фиксирует клапан 2 в открытом положении. При аварийном значении любого из параметров отключается питание э л е к ~ тромагнита. Пруаика 13 фиксатора, на^ ходящаяся в сжатом состоянии, перемещает фиксатор 11 вместе с якорем электромагнита в горизонтальной плос* кости и выводит фиксатор 11 из о т верстия в штанге 14. Клапан 2 под действием собственного веса и веса < j Q рычага 8 с грузом закрывается. Так же можно закрыть клапан вручную, перемещая направляющую головку 15 (потя'нуть на себя) в горизонтальf$ ной плоскости, головка перемещает вместе с собой штангу 14, отверстие в ней выходит из зацепления с фиксатором 11 и клапан 2 закрывается. 20 о р м у л и з о 6 р е т н и я Предокраннтельный клапан, содержащий установленный в корпусе з а п о р ный орган н электромагнитный фикси25 рующий узел с фиксатором, проходящим в направляющей втулке и подпружиненным в стооону электромагнита с в о з можностью ввода фиксатора в отверстие штанги, проходящей через "отверс™ -^ тиев направляющей головке, о т л и ч а ю щ и й с я тем, что, г с целью повышения надежности в работе, направпяющая головка подпружинена в сторону электромагнита и установлена с возможностью перемещения для отвода штанги от фиксатора. 1523818 фиг.і Редактор Е.їїапп Составитель С.Давыдов Техред Л.Сердюкова Корректор В.Гнрняк Заказ 7024/38 Тираж 721 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
