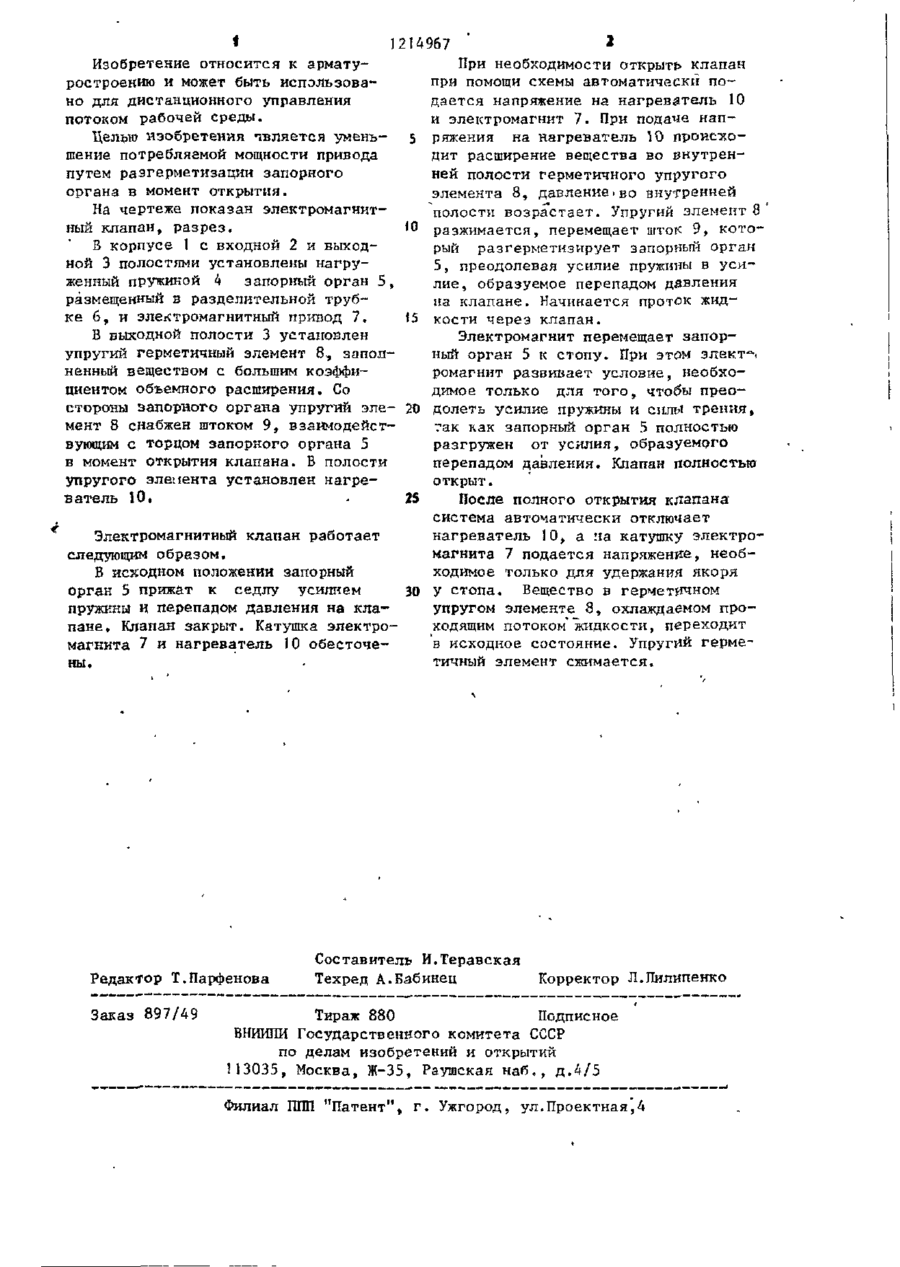

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, в корпусе которого с входной и выходной полостями установлен нагру женный пружиной запорный орган, размещенный в разделительной трубке, и электромагнитный привод, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потребляемой мощности, в выходной полости размещен заполненный веществом с большим коэффициентом объемного расширения герметичный упругий элемент с толкателем, установленным со стороны -запорного органа с возможностью взаимодействия с торцом последнего в мо-* i мент открытия клапана, є клапан снабжен нагревателем, размещенным7 в полости упругого элемента. Q С со t 214967 Изобретение относится к арматуростроению и может быть использовано для дистанционного управления потоком рабочей среды. Целью изобретения чвляется уменьшение потребляемой мощности привода путем разгерметизации запорного органа в момент открытия. На чертеже показан электромагнитный клапан, разрез. В корпусе 1 с входной 2 и выходной 3 полостями установлены нагруженный пружиной k запорный орган 5, размещенный в разделительной трубке 6, и электромагнитный привод 7. В выходной полости 3 установлен упругий герметичный элемент 8., заполненный веществом с большим коэффициентом объемного расширения. Со стороны запорного органа упругий элемент 8 снабжен штоком 9, взаимодействующим с торцом запорного органа 5 в момент открытия клапана. В полости упругого элемента установлен нагреватель 10. 5 10 І5 20 25 Электромагнитный клапан работает следующим образом. В исходном положении запорный орган 5 прижат к седлу усилием 30 пружины И перепадом давления на клапане. Клапан закрыт. Катушка электромагнита 7 и нагреватель 10 обесточены. Редактор Т.Парфенова Заказ 897/49 ' * При необходимости открыть клапан при помощи схемы автоматически подается напряжение на нагреватель 10 и электромагнит 7. При подаче напряжения на нагреватель 10 происходит расширение вещества во внутренней полости герметичного упругого элемента 8, давление!во внутренней полости возрастает. Упругий элемент 8' разжимается, перемещает шток 9, который разгерметизирует запорный орган 5, преодолевая усилие пружины в усилие, образуемое перепадом давления па клапане. Начинается проток жидкости через клапан. Электромагнит перемещает запорный орган 5 к стопу. При этом элект*. ромагнит развивает условие, необходимое только для того, чтобы преодолеть усилие пружины и силы трения, так как запорный орган 5 полностью разгружен от усилия, образуемого перепадом давления. Клапан полностью открыт. После полного открытия клапана система автоматически отключает нагреватель 10, а на катушку электромагнита 7 подается напряжение, необходимое только для удержания якоря у стопа. Вещество в герчєтї*чном упругом элементе 8, охлаждаемом проходящим потоком* жидкости, переходит в исходное состояние. Упругий герметичный элемент сжимается„ Составитель И.Теравская Техред А.Бабинец Корректор Л.Пилипенко Тираж 880 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д.4/5 ФилиалГОШ"Патент", г. Ужгород, ул.Проектная,4
