Перетворювач трифазної напруги у двофазну

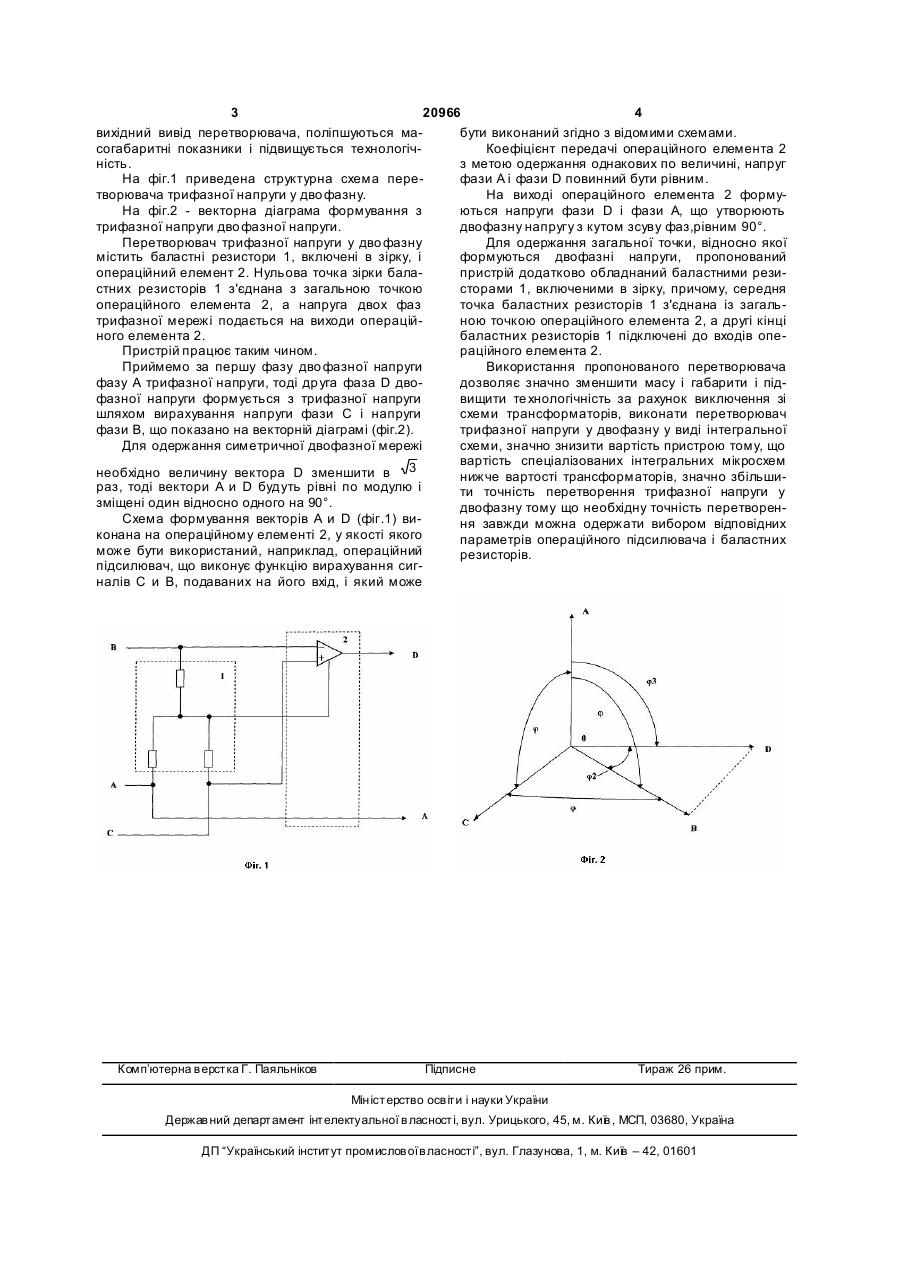

Перетворювач трифазної напруги у двофазну, що містить зірку резисторів, вершини якої утворюють вхідні виводи для підключення перетворювача до мережі, причому один фазний і нульовий вихідні виводи перетворювача зв'язані відповідно з одним фазним вхідним виводом і нулем зірки резис 3 20966 4 вихідний вивід перетворювача, поліпшуються мабути виконаний згідно з відомими схемами. согабаритні показники і підвищується технологічКоефіцієнт передачі операційного елемента 2 ність. з метою одержання однакових по величині, напруг На фіг.1 приведена структурна схема перефази А і фази D повинний бути рівним. творювача трифазної напруги у дво фазну. На виході операційного елемента 2 формуНа фіг.2 - векторна діаграма формування з ються напруги фази D і фази А, що утворюють трифазної напруги дво фазної напруги. двофазну напругу з кутом зсуву фаз,рівним 90°. Перетворювач трифазної напруги у дво фазну Для одержання загальної точки, відносно якої містить баластні резистори 1, включені в зірку, і формуються двофазні напруги, пропонований операційний елемент 2. Нульова точка зірки балапристрій додатково обладнаний баластними резистних резисторів 1 з'єднана з загальною точкою сторами 1, включеними в зірку, причому, середня операційного елемента 2, а напруга двох фаз точка баластних резисторів 1 з'єднана із загальтрифазної мережі подається на виходи операційною точкою операційного елемента 2, а другі кінці ного елемента 2. баластних резисторів 1 підключені до входів опеПристрій працює таким чином. раційного елемента 2. Приймемо за першу фазу дво фазної напруги Використання пропонованого перетворювача фазу А трифазної напруги, тоді др уга фаза D дводозволяє значно зменшити масу і габарити і підфазної напруги формується з трифазної напруги вищити те хнологічність за рахунок виключення зі шляхом вирахування напруги фази С і напруги схеми трансформаторів, виконати перетворювач фази В, що показано на векторній діаграмі (фіг.2). трифазної напруги у двофазну у виді інтегральної Для одержання симетричної двофазної мережі схеми, значно знизити вартість пристрою тому, що вартість спеціалізованих інтегральних мікросхем необхідно величину вектора D зменшити в 3 нижче вартості трансформаторів, значно збільшираз, тоді вектори А и D будуть рівні по модулю і ти точність перетворення трифазної напруги у зміщені один відносно одного на 90°. двофазну тому що необхідну точність перетворенСхема формування векторів А и D (фіг.1) виня завжди можна одержати вибором відповідних конана на операційному елементі 2, у якості якого параметрів операційного підсилювача і баластних може бути використаний, наприклад, операційний резисторів. підсилювач, що виконує функцію вирахування сигналів С и В, подаваних на його вхід, і який може Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
