H02M 7/10 — включених послідовно, наприклад для множення напруги

Номер патенту: 76695

Опубліковано: 10.01.2013

Автори: Руденко Юрій Володимирович, Мартинов Вячеслав Володимирович

МПК: H02M 7/10

Мітки: джерело, живлення, устаткування, електровакуумного

Формула / Реферат:

Джерело живлення для електровакуумного устаткування, яке містить високовольтний трансформатор, що має первинну обмотку і N вторинних обмоток, у якому до кожної з N вторинних обмоток трансформатора підключено вхід перетворювальної комірки, що складається з випрямляча з ємнісним фільтром і послідовно включеного імпульсного регулятора понижувального типу, причому кожний з регуляторів містить силовий транзистор, колектор якого підключений до...

Номер патенту: 73502

Опубліковано: 25.09.2012

Автори: Руденко Юрій Володимирович, Липківський Костянтин Олександрович

МПК: H02M 7/10

Мітки: джерело, електроживлення, високовольтне, стабілізоване

Формула / Реферат:

Стабілізоване високовольтне джерело електроживлення, що містить трифазний високовольтний трансформатор з N групами вторинних обмоток, які об'єднані в N комірок, кожна з яких містить в собі трифазний випрямляч на основі першого, другого, третього, четвертого, п'ятого та шостого тиристорів, струмообмежувальний фільтр, причому в кожній із комірок групи вторинних обмоток (фази А, В, С) підключені до входу випрямляча, вихідні клеми випрямляча...

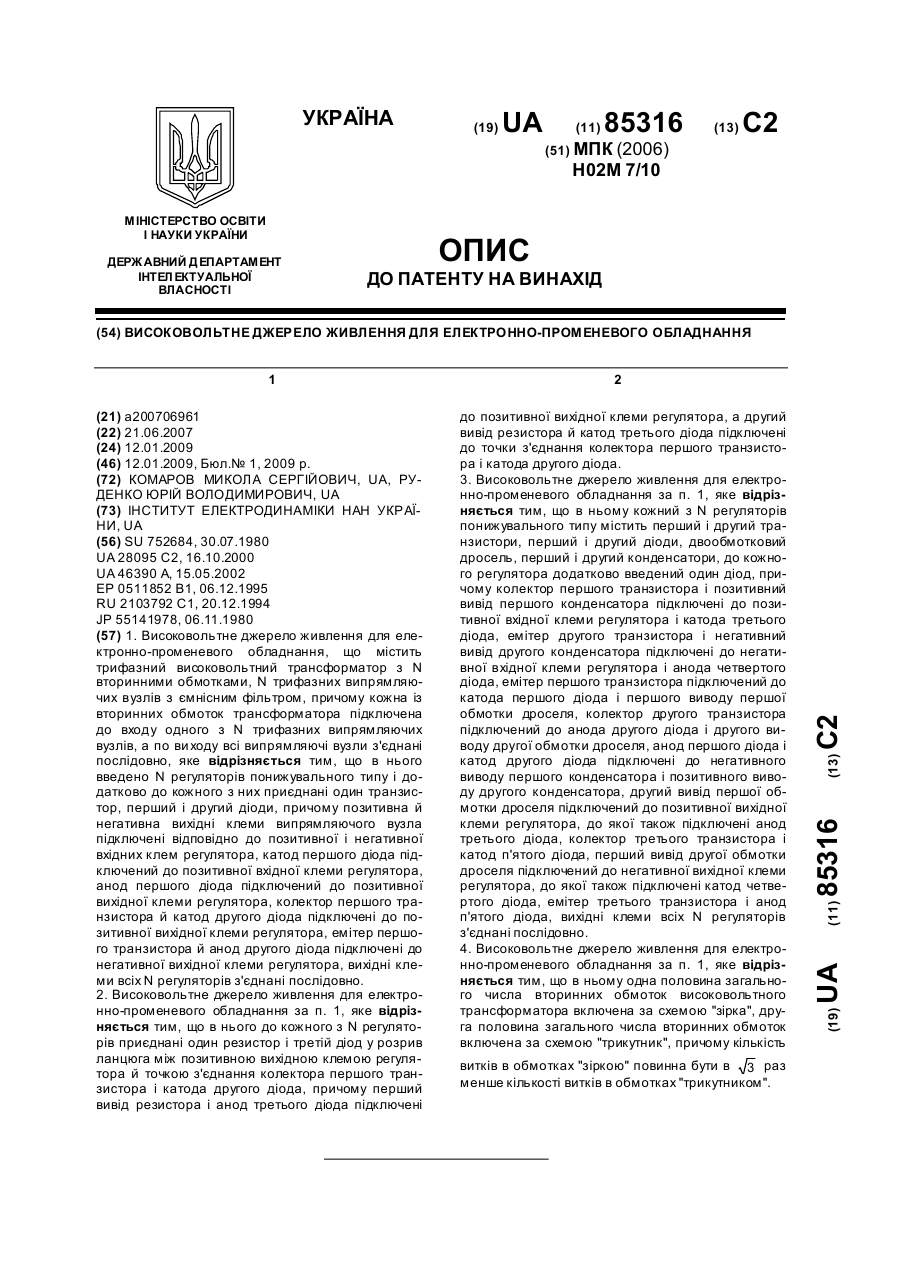

Номер патенту: 85316

Опубліковано: 12.01.2009

Автори: Руденко Юрій Володимирович, Комаров Микола Сергійович

МПК: H02M 7/10

Мітки: високовольтне, джерело, живлення, обладнання, електронно-променевого

Формула / Реферат:

1. Високовольтне джерело живлення для електронно-променевого обладнання, що містить трифазний високовольтний трансформатор з N вторинними обмотками, N трифазних випрямляючих вузлів з ємнісним фільтром, причому кожна із вторинних обмоток трансформатора підключена до входу одного з N трифазних випрямляючих вузлів, а по виходу всі випрямляючі вузли з'єднані послідовно, яке відрізняється тим, що в нього введено N регуляторів понижувального типу...

Номер патенту: 4490

Опубліковано: 17.01.2005

Автори: Борщ Григорій Михайлович, Салата Микола Павлович, Берека Олег Миколайович

МПК: H02M 7/10

Мітки: помножувач, напруги

Формула / Реферат:

Помножувач напруги, який складається з трансформатора, вторинна обмотка якого виконана з відводом з середини її витків ємностей і діодів, з'єднаних по каскадній схемі множення напруги, які підключені до вторинної обмотки трансформатора, який відрізняється тим, що помножувачі напруги з різною полярністю на високовольтному виході приєднуються до заземленої середньої точки вторинної обмотки трансформатора різноіменними низьковольтними виводами...

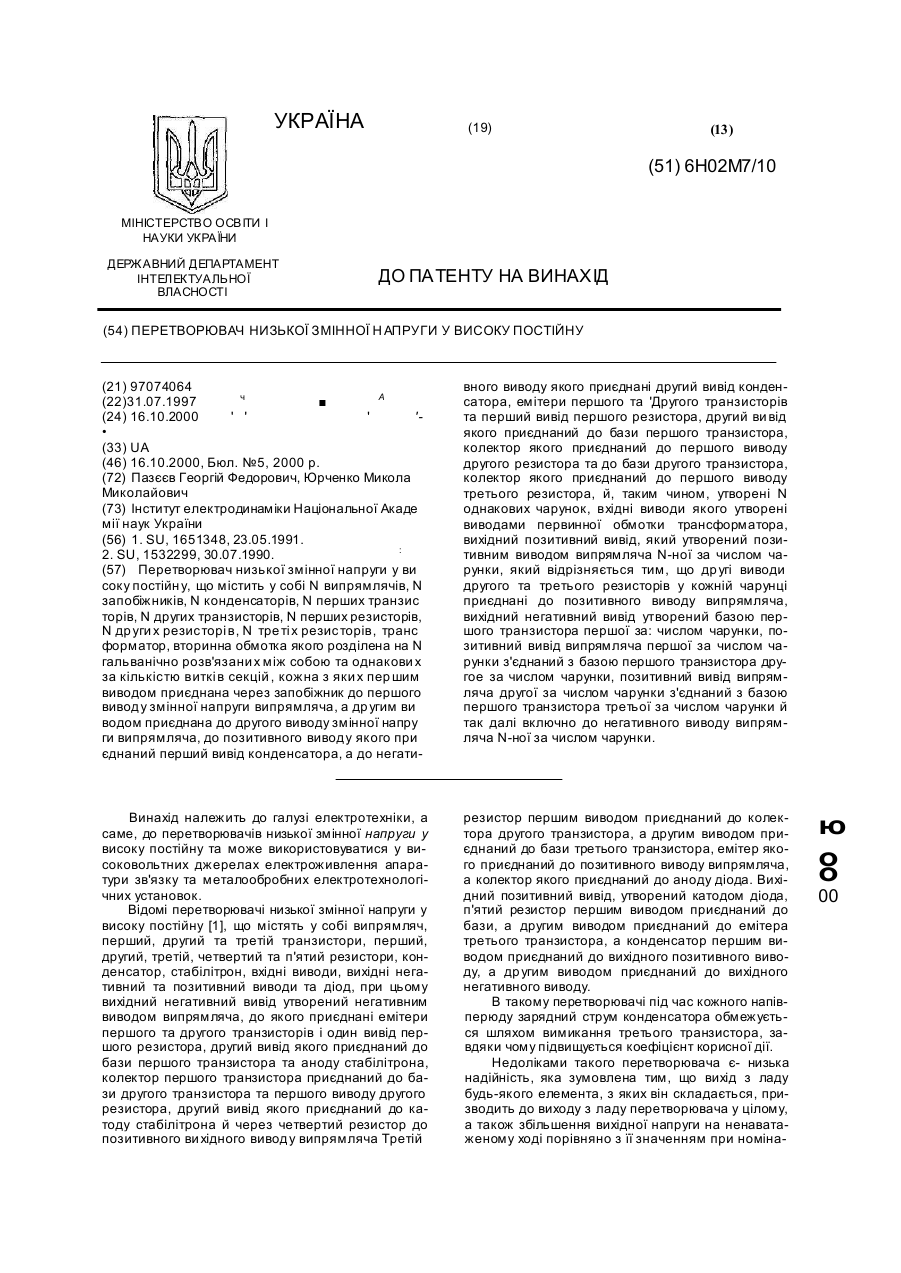

Номер патенту: 46390

Опубліковано: 15.05.2002

Автори: Шевченко Петро Миколайович, Юрченко Микола Миколайович, Гуцалюк В'ячеслав Якович, Артеменко Михайло Юхимович, Пазеев Георгій Федорович

МПК: H02M 7/10

Мітки: перетворювач, постійну, напруги, низької, змінної, високу

Формула / Реферат:

Перетворювач низької змінної напруги у високу постійну, що містить у собі N мостових випрямлячів, N запобіжників, N вихідних конденсаторів, N перших та N других резисторів, N перших та N других транзисторів, до бази кожного з яких приєднаний перший вивід, відповідно, першого та другого резистора, трансформатор, вхідні виводи, які утворені виводами первинної обмотки трансформатора, вторинна обмотка якого розділена на N гальванічно розв'язаних...

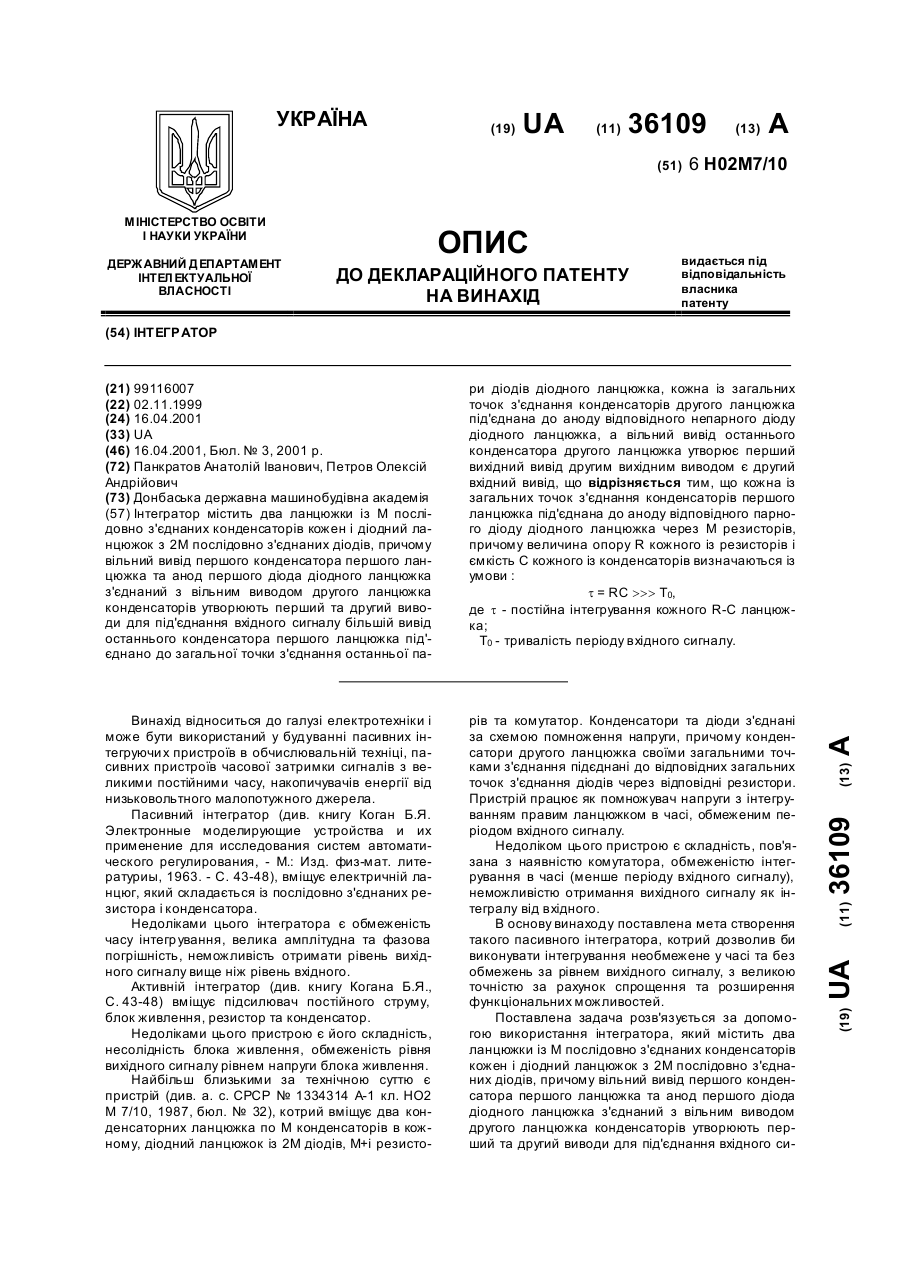

Номер патенту: 36109

Опубліковано: 16.04.2001

Автори: Панкратов Анатолій Іванович, Петров Олексій Андрійович

МПК: H02M 7/10

Мітки: інтегратор

Текст:

...першого ланцюжка під'єднана до анодів відповідних парних діодів 3 діодного ланцюжка через М-є резистори 6. Інтегратор працює таким чином. Якщо на вхідні виводи 4 і 5 поступає періодичний сигнал, то при позитивному сигналі діється заряд першого конденсатора першого ланцюжка до напруги: tö T ö æ æ UC1 = UВХ ç 1 - е - ÷ = UВХ ç 1 - е - 0 ÷ tø 2t ø è è (1) де UBX - амплітуда вхідного сигналу; T t = 0 - час заряду, дорівнює...

Номер патенту: 28095

Опубліковано: 16.10.2000

Автори: Пазєєв Георгій Федорович, Юрченко Микола Миколайович

МПК: H02M 7/10

Мітки: змінної, низької, перетворювач, напруги, постійну, високу

Текст:

...випрямляча, а другим виводом приєднана до другого виводу змінної напруги випрямляча, до позитивного виводу якого приєднаний перший вивід конденсатора, а до негативного виводу якого приєднані другий вивід конденсатора, емітери першого та другого транзисторів та перший ви від першо го резистора , др угий вивід якого приєднаний до бази першого транзистора, колектор якого приєднаний до першого виводу третього резистора та до бази другого...

Номер патенту: 8811

Опубліковано: 30.09.1996

Автор: Маш'янов Володимир Гаврилович

МПК: H05B 7/144, H02M 7/10

Мітки: дугової, струму, постійного, живлення, сталеплавильної, пристрій, печі

Формула / Реферат:

1. Устройство для питания дуговой сталепла­вильной печи постоянного тока, содержащее пер­вый и второй трехфазные управляемые мостовые вентильные комплекты, одноименные выводы по­стоянного тока которых предназначены для под­ключения соответственно к электроду и подине печи, а выводы переменного тока каждого из них предназначены для подключения к соответствую­щим выводам вторичных обмоток одного из двух питающих трансформаторов, каждый...

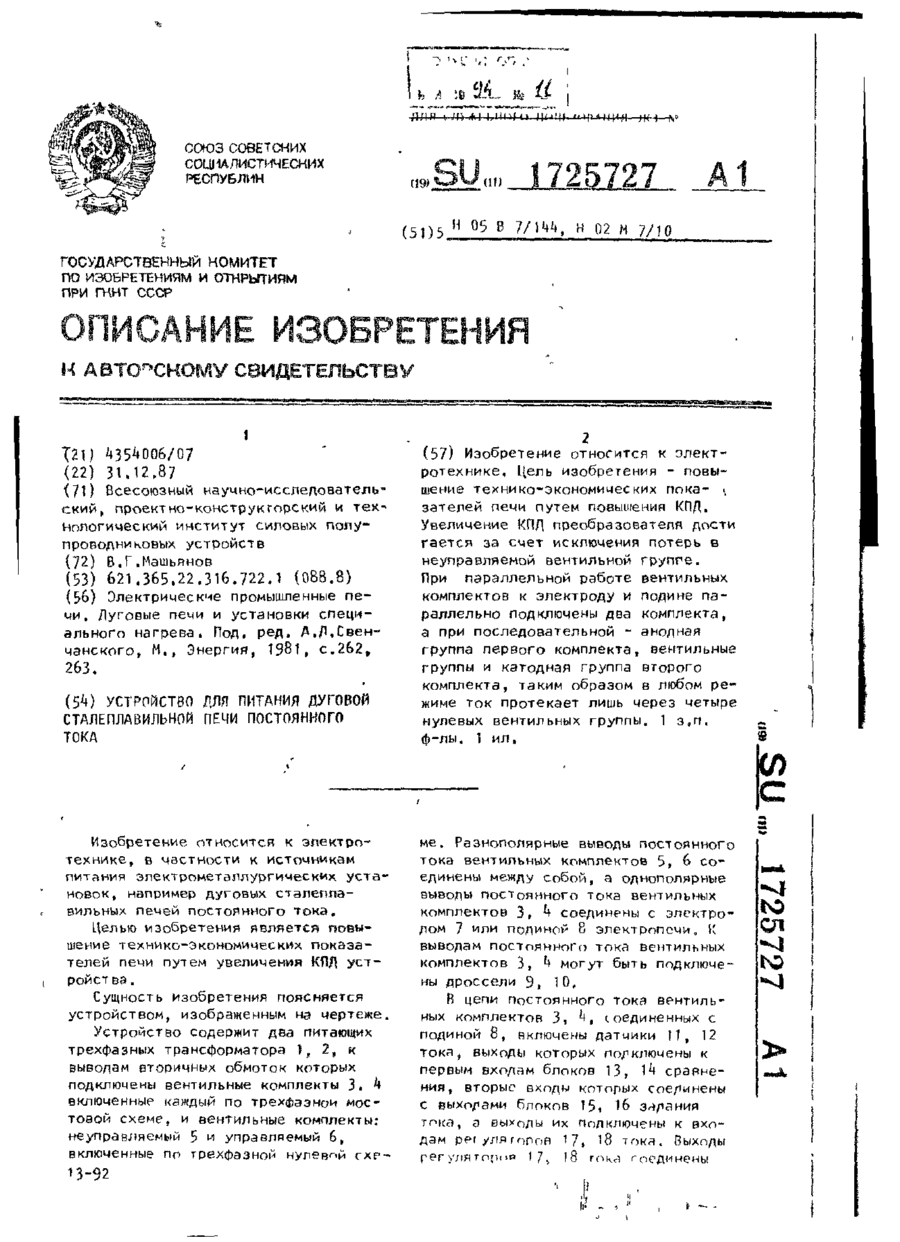

Номер патенту: 3021

Опубліковано: 26.12.1994

Автори: Бродський Гелій Михайлович, Маш'янов Володимир Гаврилович, Магда Володимир Васильович, Саньков Сергій Анатолійович

МПК: H02M 7/10, H05B 7/144

Мітки: навантаження, живлення, енергію, змінного, струму, дугового, виході, вході, постійного, перетворювач, енергії

Формула / Реферат:

Преобразователь энергии переменного тока на входе в энергию постоянного тока на выходе для питания дуговой нагрузки, содержащий первую и вторую трехфазные нулевые управляемые вентильные группы, выводы переменного тока ко­торых предназначены для соединения через вторичные обмотки питающего трансформатора, и уравнительный реактор с первым выводом для под­ключения нагрузки, трехфазную мостовую неуп­равляемую вентильную группу, выводы переменного...
