Перетворювач змінної напруги в постійну

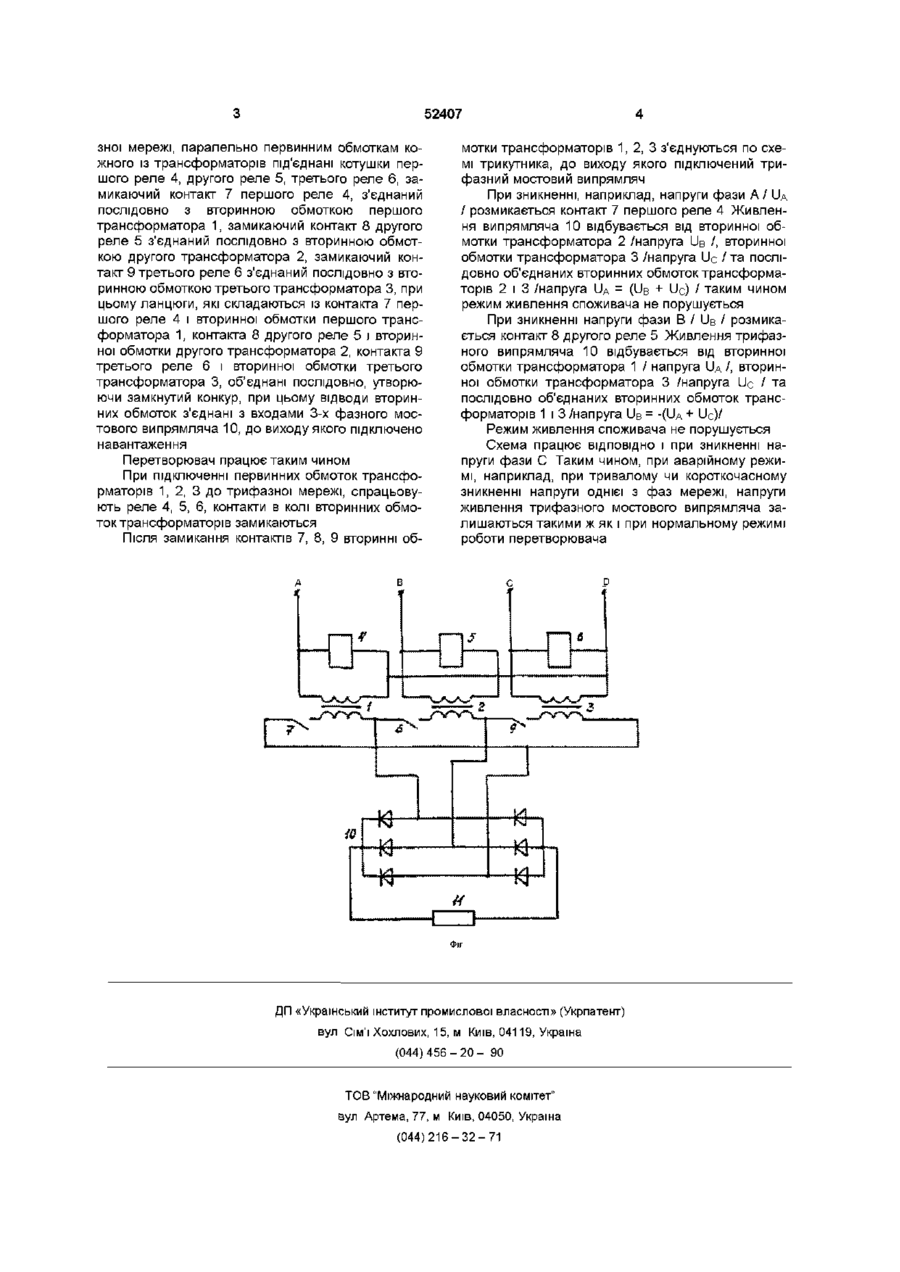

Перетворювач змінної напруги в постійну, що містить трифазний трансформатор, первинні обмотки якого з'єднані в зірку і їх ВІЛЬНІ ВИВОДИ підключені до мережі, а вторинні фазні обмотки Винахід належить до електротехніки і може бути використаним при розробці джерел живлення різних споживачів Відомий перетворювач змінної напруги в постійну, що містить трифазний трансформатор, обмотки якого з'єднані по схемі "зірка-зірка", трифазний мостовий випрямляч, до виходу якого підключено навантаження /Ф Чаки, И Герман, И Ипшич и др Силовая электроника примеры и расчеты Пер с англ - М Энергоиздат, 1982, с 107, рис 2 121/ Найбільш близьким за технічним рішенням є перетворювач змінної напруги в постійну, що містить трифазний трансформатор, первинні обмотки якого з'єднані в зірку і їх ВІЛЬНІ ВИВОДИ під'єднані до мережі, а вторинні фазні обмотки з'єднані в трикутник, до вершин якого під'єднані ВІДПОВІДНІ ВХІДНІ виводи трифазного мостового випрямляча /Ф Чаки, И Герман, И Ипшич и др Силовая электроника примеры и расчеты Пер с англ - М Энергоиздат, 1982, с 109, рис 212 3/ Спільним недоліком відомих перетворювачів є порушення режиму електроживлення споживачів при зникненні або зменшенні напруги однієї з фаз мережі В основу винаходу поставлена задача удосконалення перетворювача змінної напруги в постійну за рахунок додатково введених реле, ВІДПОВІДНОГО їх з'єднання з обмотками трансформаторного блока, який містить три однофазних трансформатора, з єднані в трикутник, до вершин якого підключені ВІДПОВІДНІ ВХІДНІ виводи трифазного мостового випрямляча, ВИХІДНІ виводи якого об'єднані з виводами навантаження, який відрізняється тим, що трифазний трансформатор виконаний у вигляді трьох однофазних трансформаторів, додатково введено три реле, при цьому котушки кожного реле ввімкнені паралельно ВІДПОВІДНИМ первинним обмоткам трифазного трансформаторного блока, а замикаючі контакти кожного реле ввімкнені послідовно в коло відповідної вторинної обмотки трифазного трансформаторного блока що забезпечує підвищення надійності роботи перетворювача при зникненні або зменшенні напруги однієї з фаз мережі Поставлена задача вирішується тим, що в відомому перетворювачі змінної напруги в постійну, що містить трифазний трансформаторний блок, первинні обмотки якого об'єднані в зірку і їх ВІЛЬНІ виводи під'єднані до мережі, а вторинні фазні обмотки з'єднані в трикутник, до вершин якого під'єднані ВІДПОВІДНІ ВХІДНІ виводи трифазного мостово го випрямляча, ВИХІДНІ виводи якого об'єднані з виводами навантаження, згідно з винаходом трифазний трансформаторний блок виконано у вигляді трьох однофазних трансформаторів, додатково введено три реле, при цьому котушки кожного реле ввімкнені паралельно ВІДПОВІДНИМ первинним обмоткам трифазного трансформаторного блока, а замикаючі контакти кожного реле ввімкнені послідовно в коло відповідної вторинної обмотки трифазного трансформаторного блока, що дозволяє забезпечити підвищення надійності роботи перетворювача при зникненні або зменшенні напруги однієї з фаз мережі На кресленні зображена схема запропонованого перетворювача (див фіг) До складу перетворювача змінної напруги в постійну входить перший однофазний трансформатор 1, другий однофазний трансформатор 2, третій однофазний трансформатор 3, первинні обмотки яких підключені до фазних напруг трифа 1 О ю 52407 зної мережі, паралельно первинним обмоткам кожного із трансформаторів під'єднані котушки першого реле 4, другого реле 5, третього реле 6, замикаючий контакт 7 першого реле 4, з'єднаний послідовно з вторинною обмоткою першого трансформатора 1, замикаючий контакт 8 другого реле 5 з'єднаний послідовно з вторинною обмоткою другого трансформатора 2, замикаючий контакт 9 третього реле 6 з'єднаний послідовно з вторинною обмоткою третього трансформатора 3, при цьому ланцюги, які складаються із контакта 7 першого реле 4 і вторинної обмотки першого трансформатора 1, контакта 8 другого реле 5 і вторинної обмотки другого трансформатора 2, контакта 9 третього реле 6 і вторинної обмотки третього трансформатора 3, об'єднані послідовно, утворюючи замкнутий конкур, при цьому відводи вторинних обмоток з'єднані з входами 3-х фазного мостового випрямляча 10, до виходу якого підключено навантаження Перетворювач працює таким чином При підключенні первинних обмоток трансформаторів 1, 2, 3 до трифазної мережі, спрацьовують реле 4, 5, 6, контакти в колі вторинних обмоток трансформаторів замикаються Після замикання контактів 7, 8, 9 вторинні об мотки трансформаторів 1, 2, 3 з'єднуються по схемі трикутника, до виходу якого підключений трифазний мостовий випрямляч При зникненні, наприклад, напруги фази А / ІІд / розмикається контакт 7 першого реле 4 Живлення випрямляча 10 відбувається від вторинної обмотки трансформатора 2 /напруга UB /, вторинної обмотки трансформатора 3 /напруга Uc / та послідовно об'єднаних вторинних обмоток трансформаторів 2 і 3 /напруга ІІд = (UB + Uc) / таким чином режим живлення споживача не порушується При зникненні напруги фази В / UB / розмикається контакт 8 другого реле 5 Живлення трифазного випрямляча 10 відбувається від вторинної обмотки трансформатора 1 / напруга UA /, вторинної обмотки трансформатора 3 /напруга Uc / та послідовно об'єднаних вторинних обмоток трансформаторів 1 і 3 /напруга UB = -(UA + Uc)/ Режим живлення споживача не порушується Схема працює ВІДПОВІДНО І при зникненні напруги фази С Таким чином, при аварійному режимі, наприклад, при тривалому чи короткочасному зникненні напруги однієї з фаз мережі, напруги живлення трифазного мостового випрямляча залишаються такими ж як і при нормальному режимі роботи перетворювача Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
