Пальник інфрачервоного випромінювання
Номер патенту: 20982
Опубліковано: 15.02.2007
Автори: Строй Анатолій Федорович, Булах Олександр Васильович, Федяй Богдан Миколайович
Формула / Реферат
Пальник інфрачервоного випромінювання, що містить розподільну коробку, інжектор-змішувач, форсунку, перфоровану випромінюючу керамічну насадку, який відрізняється тим, що вогнева насадка пальника виконана з кварцової склокераміки у вигляді півкулі з каналами, у котрих відбувається процес горіння газоповітряної суміші, причому осі каналів проходять через центр півкулі.
Текст

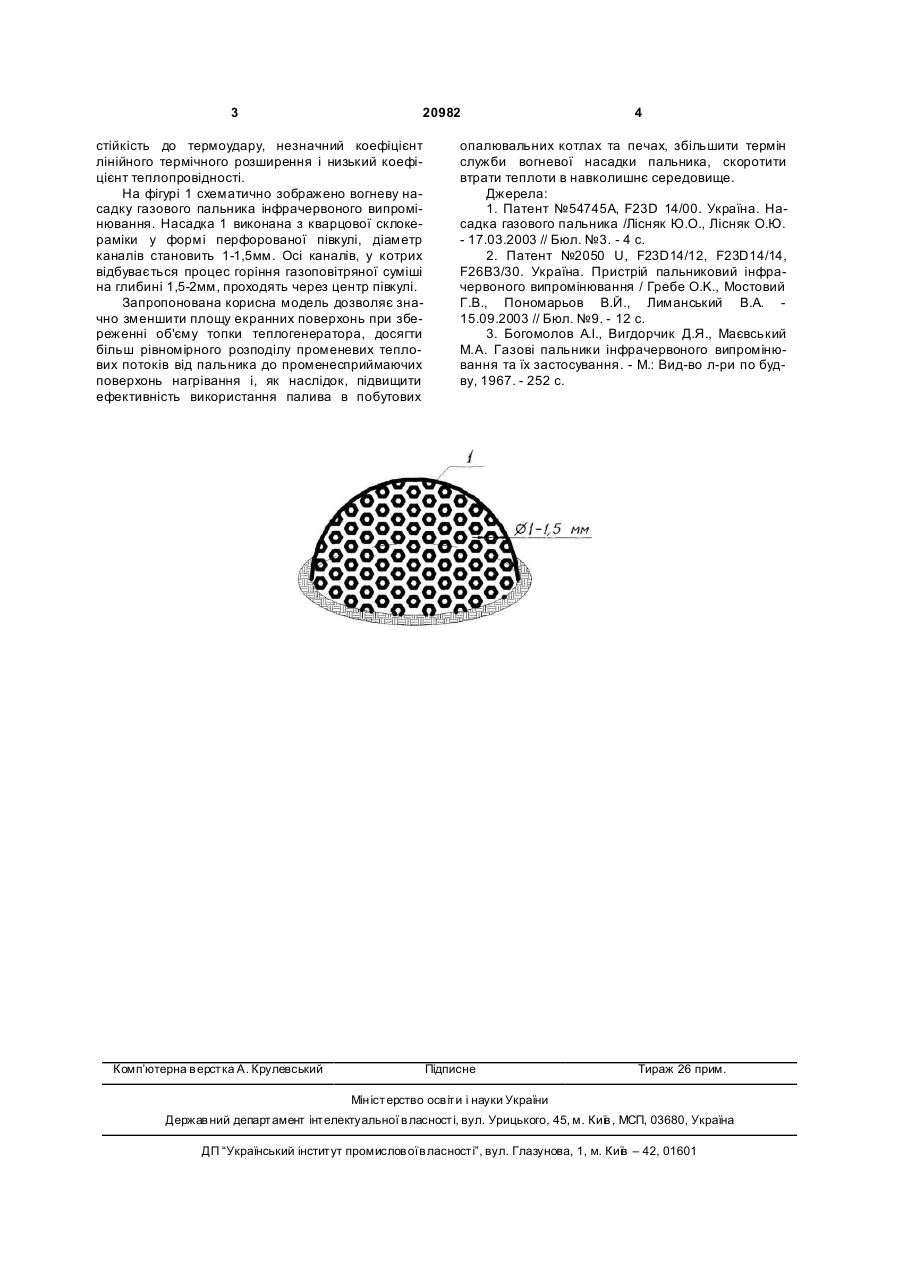

Пальник інфрачервоного випромінювання, що містить розподільну коробку, інжектор-змішувач, форсунку, перфоровану випромінюючу керамічну насадку, який відрізняється тим, що вогнева насадка пальника виконана з кварцової склокераміки у вигляді півкулі з каналами, у котрих відбувається процес горіння газоповітряної суміші, причому осі каналів проходять через центр півкулі. (19) (21) u200609885 (22) 15.09.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Федяй Богдан Миколайович, Булах Олександр Васильович, Строй Анатолій Федорович (73) ПОЛТАВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМ. ЮРІЯ КОНДРАТЮКА 3 20982 стійкість до термоудару, незначний коефіцієнт лінійного термічного розширення і низький коефіцієнт теплопровідності. На фігурі 1 схематично зображено вогневу насадку газового пальника інфрачервоного випромінювання. Насадка 1 виконана з кварцової склокераміки у формі перфорованої півкулі, діаметр каналів становить 1-1,5мм. Осі каналів, у котрих відбувається процес горіння газоповітряної суміші на глибині 1,5-2мм, проходять через центр півкулі. Запропонована корисна модель дозволяє значно зменшити площу екранних поверхонь при збереженні об'єму топки теплогенератора, досягти більш рівномірного розподілу променевих теплових потоків від пальника до променесприймаючих поверхонь нагрівання і, як наслідок, підвищити ефективність використання палива в побутових Комп’ютерна в ерстка А. Крулевський 4 опалювальних котлах та печах, збільшити термін служби вогневої насадки пальника, скоротити втрати теплоти в навколишнє середовище. Джерела: 1. Патент №54745A, F23D 14/00. Україна. Насадка газового пальника /Лісняк Ю.О., Лісняк О.Ю. - 17.03.2003 // Бюл. №3. - 4 с. 2. Патент №2050 U, F23D14/12, F23D14/14, F26B3/30. Україна. Пристрій пальниковий інфрачервоного випромінювання / Гребе O.K., Мостовий Г.В., Пономарьов В.Й., Лиманський В.А. 15.09.2003 // Бюл. №9. - 12 с. 3. Богомолов A.I., Вигдорчик Д.Я., Маєвський М.А. Газові пальники інфрачервоного випромінювання та їх застосування. - М.: Вид-во л-ри по будву, 1967. - 252 с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBurner of infrared radiation
Автори англійськоюStroi Anatolii Fedorovych
Назва патенту російськоюГорелка инфракрасного излучения
Автори російськоюСтрой Анатолий Федорович
МПК / Мітки
МПК: F23D 14/12
Мітки: інфрачервоного, випромінювання, пальник
