Пристрій для очищення трубопровідних систем від каналізаційних забруднень

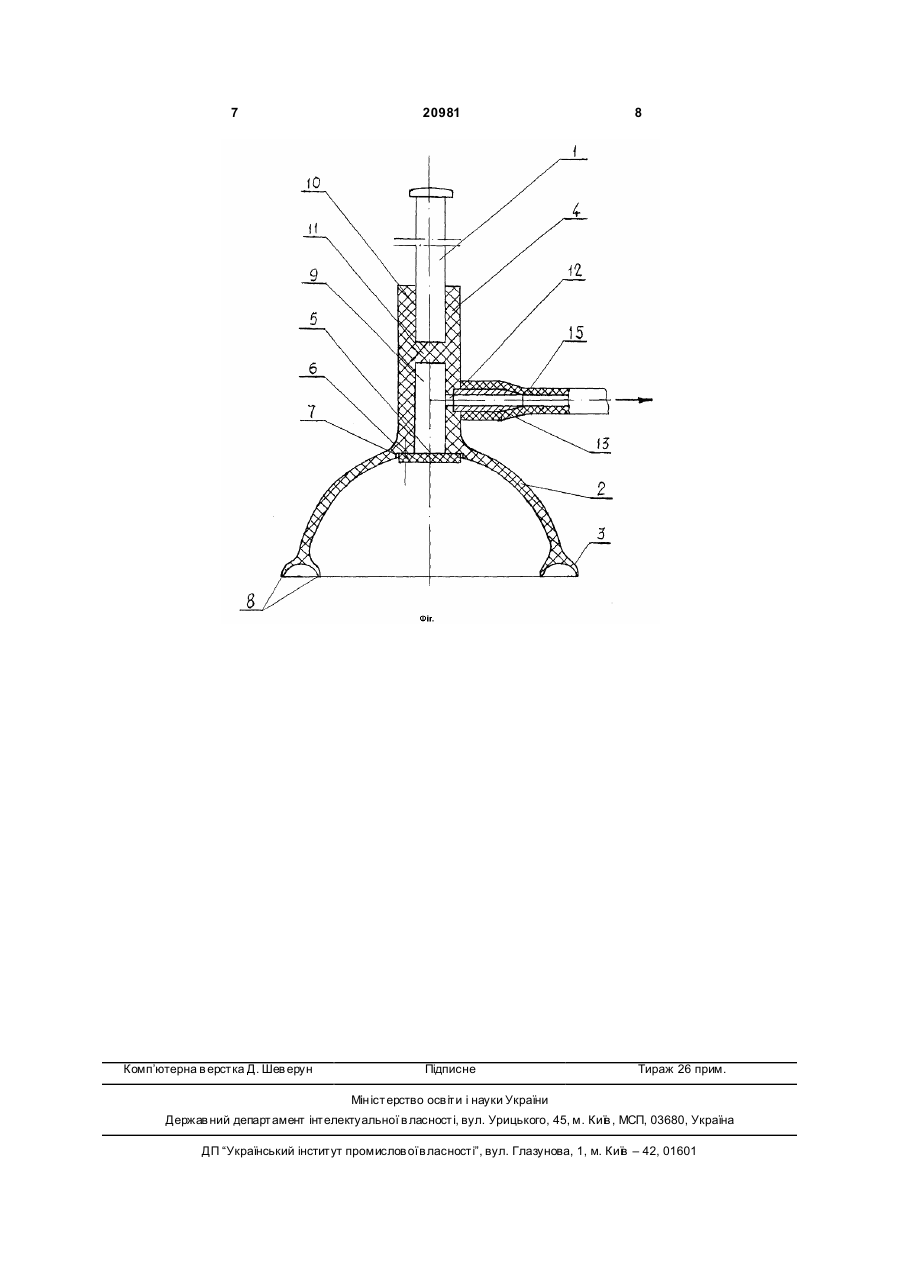

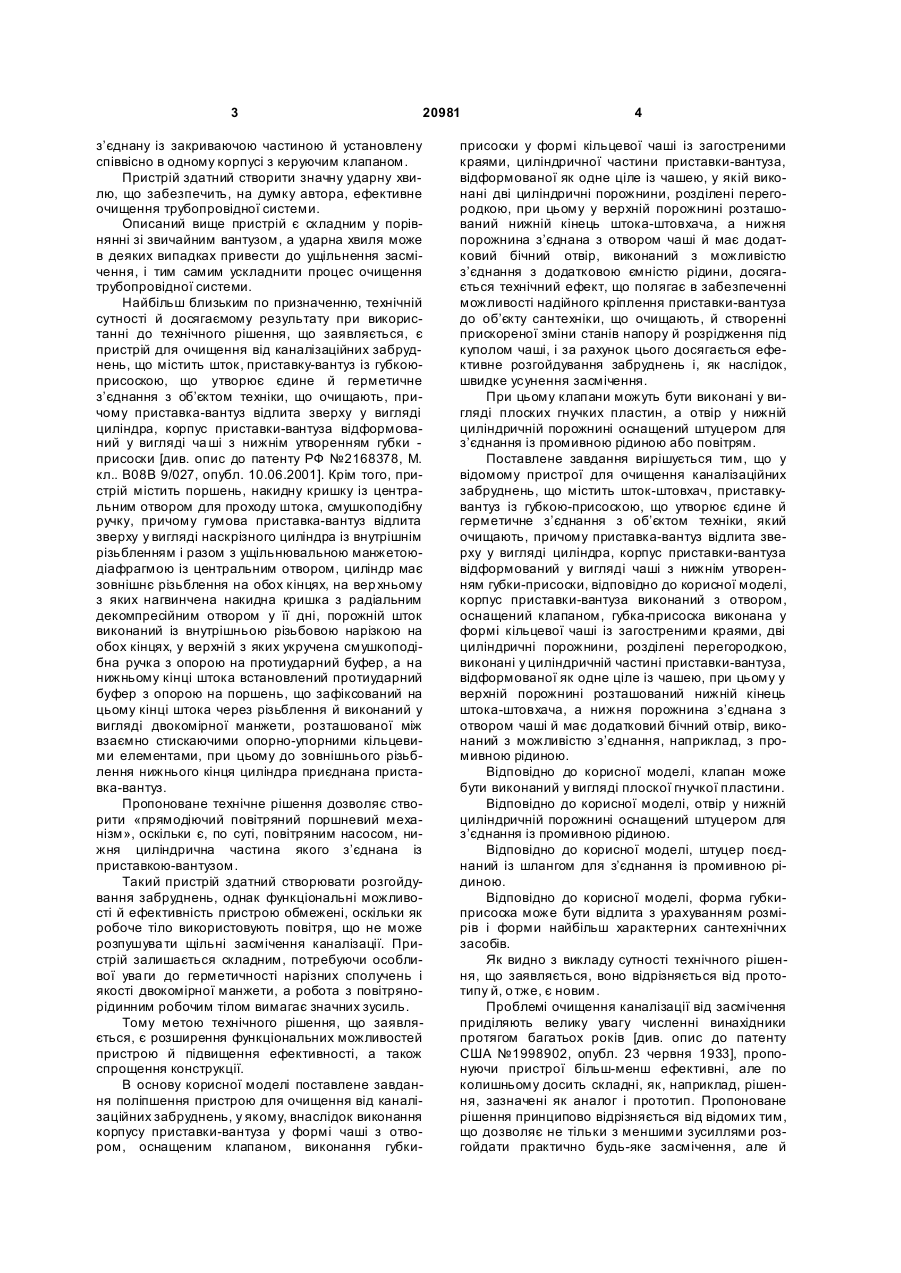

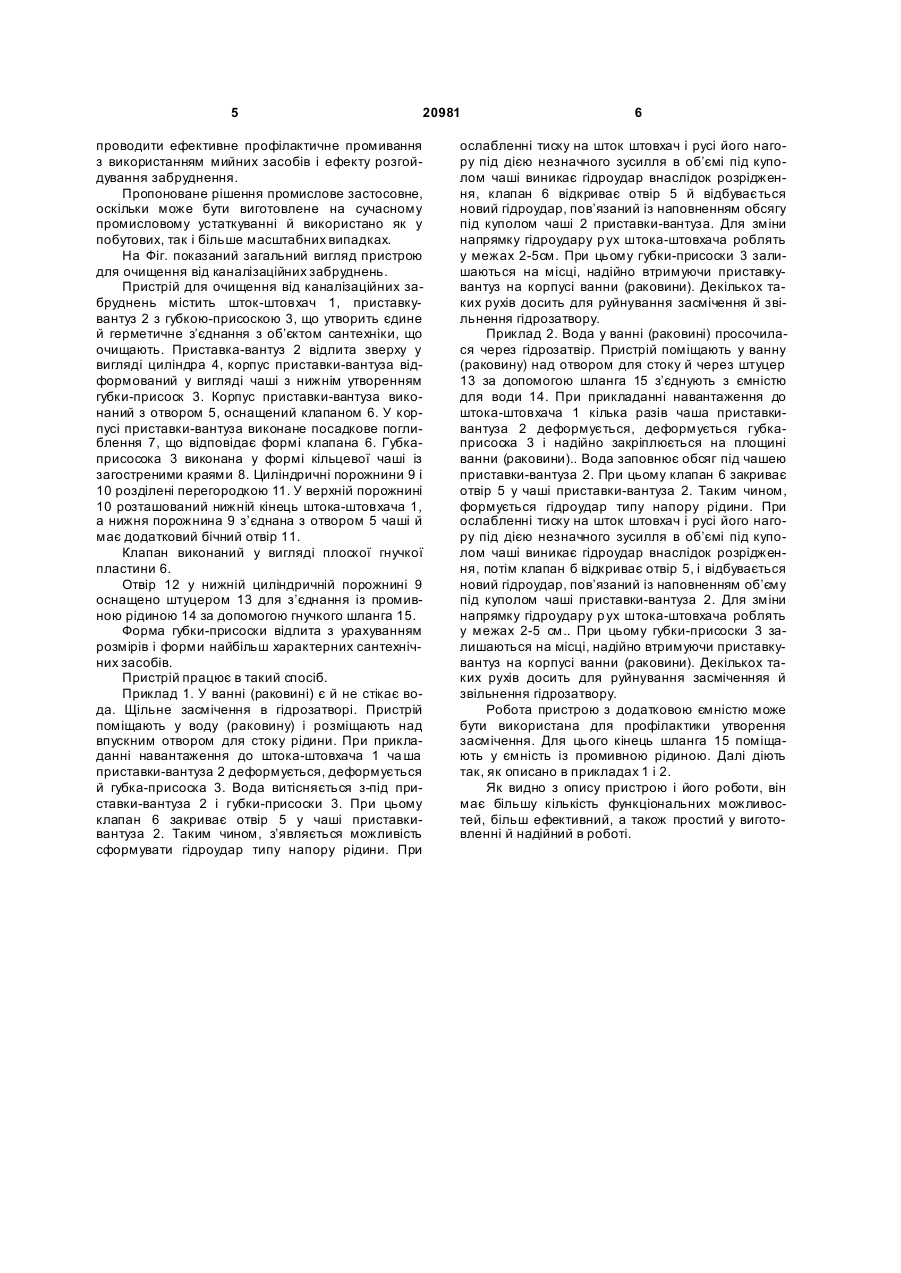

1. Пристрій для очищення трубопровідних систем від каналізаційних забруднень, що містить шток-штовхач, приставку-вантуз із губкоюприсоском, що утворює єдине й герметичне з’єднання з об’єктом техніки, який очищають, причому приставка-вантуз відлита зверху у вигляді циліндра, корпус приставки-вантуза відформований у вигляді чаші з нижнім утворенням губкиприсоска, який відрізняється тим, що корпус приставки-вантуза виконаний з отвором, оснащеним клапаном, губка-присосок виконана у формі кільцевої чаші із загостреними краями, дві циліндричні порожнини, розділені перегородкою, виконані в 3 20981 з’єднану із закриваючою частиною й установлену співвісно в одному корпусі з керуючим клапаном. Пристрій здатний створити значну ударну хвилю, що забезпечить, на думку автора, ефективне очищення трубопровідної системи. Описаний вище пристрій є складним у порівнянні зі звичайним вантузом, а ударна хвиля може в деяких випадках привести до ущільнення засмічення, і тим самим ускладнити процес очищення трубопровідної системи. Найбільш близьким по призначенню, технічній сутності й досягаємому результату при використанні до технічного рішення, що заявляється, є пристрій для очищення від каналізаційних забруднень, що містить шток, приставку-вантуз із губкоюприсоскою, що утворює єдине й герметичне з’єднання з об’єктом техніки, що очищають, причому приставка-вантуз відлита зверху у вигляді циліндра, корпус приставки-вантуза відформований у вигляді ча ші з нижнім утворенням губки присоски [див. опис до патенту РФ №2168378, М. кл.. В08В 9/027, опубл. 10.06.2001]. Крім того, пристрій містить поршень, накидну кришку із центральним отвором для проходу штока, смушкоподібну ручку, причому гумова приставка-вантуз відлита зверху у вигляді наскрізного циліндра із внутрішнім різьбленням і разом з ущільнювальною манжетоюдіафрагмою із центральним отвором, циліндр має зовнішнє різьблення на обох кінцях, на вер хньому з яких нагвинчена накидна кришка з радіальним декомпресійним отвором у її дні, порожній шток виконаний із внутрішньою різьбовою нарізкою на обох кінцях, у верхній з яких укручена смушкоподібна ручка з опорою на протиударний буфер, а на нижньому кінці штока встановлений протиударний буфер з опорою на поршень, що зафіксований на цьому кінці штока через різьблення й виконаний у вигляді двокомірної манжети, розташованої між взаємно стискаючими опорно-упорними кільцевими елементами, при цьому до зовнішнього різьблення нижнього кінця циліндра приєднана приставка-вантуз. Пропоноване технічне рішення дозволяє створити «прямодіючий повітряний поршневий механізм», оскільки є, по суті, повітряним насосом, нижня циліндрична частина якого з’єднана із приставкою-вантузом. Такий пристрій здатний створювати розгойдування забруднень, однак функціональні можливості й ефективність пристрою обмежені, оскільки як робоче тіло використовують повітря, що не може розпушува ти щільні засмічення каналізації. Пристрій залишається складним, потребуючи особливої ува ги до герметичності нарізних сполучень і якості двокомірної манжети, а робота з повітрянорідинним робочим тілом вимагає значних зусиль. Тому метою технічного рішення, що заявляється, є розширення функціональних можливостей пристрою й підвищення ефективності, а також спрощення конструкції. В основу корисної моделі поставлене завдання поліпшення пристрою для очищення від каналізаційних забруднень, у якому, внаслідок виконання корпусу приставки-вантуза у формі чаші з отвором, оснащеним клапаном, виконання губки 4 присоски у формі кільцевої чаші із загостреними краями, циліндричної частини приставки-вантуза, відформованої як одне ціле із чашею, у якій виконані дві циліндричні порожнини, розділені перегородкою, при цьому у верхній порожнині розташований нижній кінець штока-штовхача, а нижня порожнина з’єднана з отвором чаші й має додатковий бічний отвір, виконаний з можливістю з’єднання з додатковою ємністю рідини, досягається технічний ефект, що полягає в забезпеченні можливості надійного кріплення приставки-вантуза до об’єкту сантехніки, що очищають, й створенні прискореної зміни станів напору й розрідження під куполом чаші, і за рахунок цього досягається ефективне розгойдування забруднень і, як наслідок, швидке усунення засмічення. При цьому клапани можуть бути виконані у вигляді плоских гнучких пластин, а отвір у нижній циліндричній порожнині оснащений штуцером для з’єднання із промивною рідиною або повітрям. Поставлене завдання вирішується тим, що у відомому пристрої для очищення каналізаційних забруднень, що містить шток-штовхач, приставкувантуз із губкою-присоскою, що утворює єдине й герметичне з’єднання з об’єктом техніки, який очищають, причому приставка-вантуз відлита зверху у вигляді циліндра, корпус приставки-вантуза відформований у вигляді чаші з нижнім утворенням губки-присоски, відповідно до корисної моделі, корпус приставки-вантуза виконаний з отвором, оснащений клапаном, губка-присоска виконана у формі кільцевої чаші із загостреними краями, дві циліндричні порожнини, розділені перегородкою, виконані у циліндричній частині приставки-вантуза, відформованої як одне ціле із чашею, при цьому у верхній порожнині розташований нижній кінець штока-штовхача, а нижня порожнина з’єднана з отвором чаші й має додатковий бічний отвір, виконаний з можливістю з’єднання, наприклад, з промивною рідиною. Відповідно до корисної моделі, клапан може бути виконаний у вигляді плоскої гнучкої пластини. Відповідно до корисної моделі, отвір у нижній циліндричній порожнині оснащений штуцером для з’єднання із промивною рідиною. Відповідно до корисної моделі, штуцер поєднаний із шлангом для з’єднання із промивною рідиною. Відповідно до корисної моделі, форма губкиприсоска може бути відлита з урахуванням розмірів і форми найбільш характерних сантехнічних засобів. Як видно з викладу сутності технічного рішення, що заявляється, воно відрізняється від прототипу й, о тже, є новим. Проблемі очищення каналізації від засмічення приділяють велику увагу численні винахідники протягом багатьох років [див. опис до патенту США №1998902, опубл. 23 червня 1933], пропонуючи пристрої більш-менш ефективні, але по колишньому досить складні, як, наприклад, рішення, зазначені як аналог і прототип. Пропоноване рішення принципово відрізняється від відомих тим, що дозволяє не тільки з меншими зусиллями розгойдати практично будь-яке засмічення, але й 5 20981 проводити ефективне профілактичне промивання з використанням мийних засобів і ефекту розгойдування забруднення. Пропоноване рішення промислове застосовне, оскільки може бути виготовлене на сучасному промисловому устаткуванні й використано як у побутових, так і більше масштабних випадках. На Фіг. показаний загальний вигляд пристрою для очищення від каналізаційних забруднень. Пристрій для очищення від каналізаційних забруднень містить шток-штовхач 1, приставкувантуз 2 з губкою-присоскою 3, що утворить єдине й герметичне з’єднання з об’єктом сантехніки, що очищають. Приставка-вантуз 2 відлита зверху у вигляді циліндра 4, корпус приставки-вантуза відформований у вигляді чаші з нижнім утворенням губки-присоск 3. Корпус приставки-вантуза виконаний з отвором 5, оснащений клапаном 6. У корпусі приставки-вантуза виконане посадкове поглиблення 7, що відповідає формі клапана 6. Губкаприсосока 3 виконана у формі кільцевої чаші із загостреними краями 8. Циліндричні порожнини 9 і 10 розділені перегородкою 11. У верхній порожнині 10 розташований нижній кінець штока-штовхача 1, а нижня порожнина 9 з’єднана з отвором 5 чаші й має додатковий бічний отвір 11. Клапан виконаний у вигляді плоскої гнучкої пластини 6. Отвір 12 у нижній циліндричній порожнині 9 оснащено штуцером 13 для з’єднання із промивною рідиною 14 за допомогою гнучкого шланга 15. Форма губки-присоски відлита з урахуванням розмірів і форми найбільш характерних сантехнічних засобів. Пристрій працює в такий спосіб. Приклад 1. У ванні (раковині) є й не стікає вода. Щільне засмічення в гідрозатворі. Пристрій поміщають у воду (раковину) і розміщають над впускним отвором для стоку рідини. При прикладанні навантаження до штока-штовхача 1 ча ша приставки-вантуза 2 деформується, деформується й губка-присоска 3. Вода витісняється з-під приставки-вантуза 2 і губки-присоски 3. При цьому клапан 6 закриває отвір 5 у чаші приставкивантуза 2. Таким чином, з’являється можливість сформувати гідроудар типу напору рідини. При 6 ослабленні тиску на шток штовхач і русі його нагору під дією незначного зусилля в об’ємі під куполом чаші виникає гідроудар внаслідок розрідження, клапан 6 відкриває отвір 5 й відбувається новий гідроудар, пов’язаний із наповненням обсягу під куполом чаші 2 приставки-вантуза. Для зміни напрямку гідроудару р ух штока-штовхача роблять у межах 2-5см. При цьому губки-присоски 3 залишаються на місці, надійно втримуючи приставкувантуз на корпусі ванни (раковини). Декількох таких рухів досить для руйнування засмічення й звільнення гідрозатвору. Приклад 2. Вода у ванні (раковині) просочилася через гідрозатвір. Пристрій поміщають у ванну (раковину) над отвором для стоку й через штуцер 13 за допомогою шланга 15 з’єднують з ємністю для води 14. При прикладанні навантаження до штока-штовхача 1 кілька разів чаша приставкивантуза 2 деформується, деформується губкаприсоска 3 і надійно закріплюється на площині ванни (раковини).. Вода заповнює обсяг під чашею приставки-вантуза 2. При цьому клапан 6 закриває отвір 5 у чаші приставки-вантуза 2. Таким чином, формується гідроудар типу напору рідини. При ослабленні тиску на шток штовхач і русі його нагору під дією незначного зусилля в об’ємі під куполом чаші виникає гідроудар внаслідок розрідження, потім клапан б відкриває отвір 5, і відбувається новий гідроудар, пов’язаний із наповненням об’єму під куполом чаші приставки-вантуза 2. Для зміни напрямку гідроудару р ух штока-штовхача роблять у межах 2-5 см.. При цьому губки-присоски 3 залишаються на місці, надійно втримуючи приставкувантуз на корпусі ванни (раковини). Декількох таких рухів досить для руйнування засміченняя й звільнення гідрозатвору. Робота пристрою з додатковою ємністю може бути використана для профілактики утворення засмічення. Для цього кінець шланга 15 поміщають у ємність із промивною рідиною. Далі діють так, як описано в прикладах 1 і 2. Як видно з опису пристрою і його роботи, він має більшу кількість функціональних можливостей, більш ефективний, а також простий у виготовленні й надійний в роботі. 7 Комп’ютерна в ерстка Д. Шев ерун 20981 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
