Поршнева машина
Формула / Реферат
Поршнева машина, що містить щонайменше один циліндр з розміщеним в ньому поршнем, два паралельних, симетрично розташованих щодо поздовжньої осі циліндра колінчатих вали, що синхронно обертаються в протилежні сторони, сполучені з ними і коромислом два шатуни, яка відрізняється тим, що коромисло, сполучене за допомогою штока з поршнем, винесене з нього і розміщене поза циліндром з поршнем, які розташовані усередині привідної частини машини між шатунами і колінчатими валами.
Текст

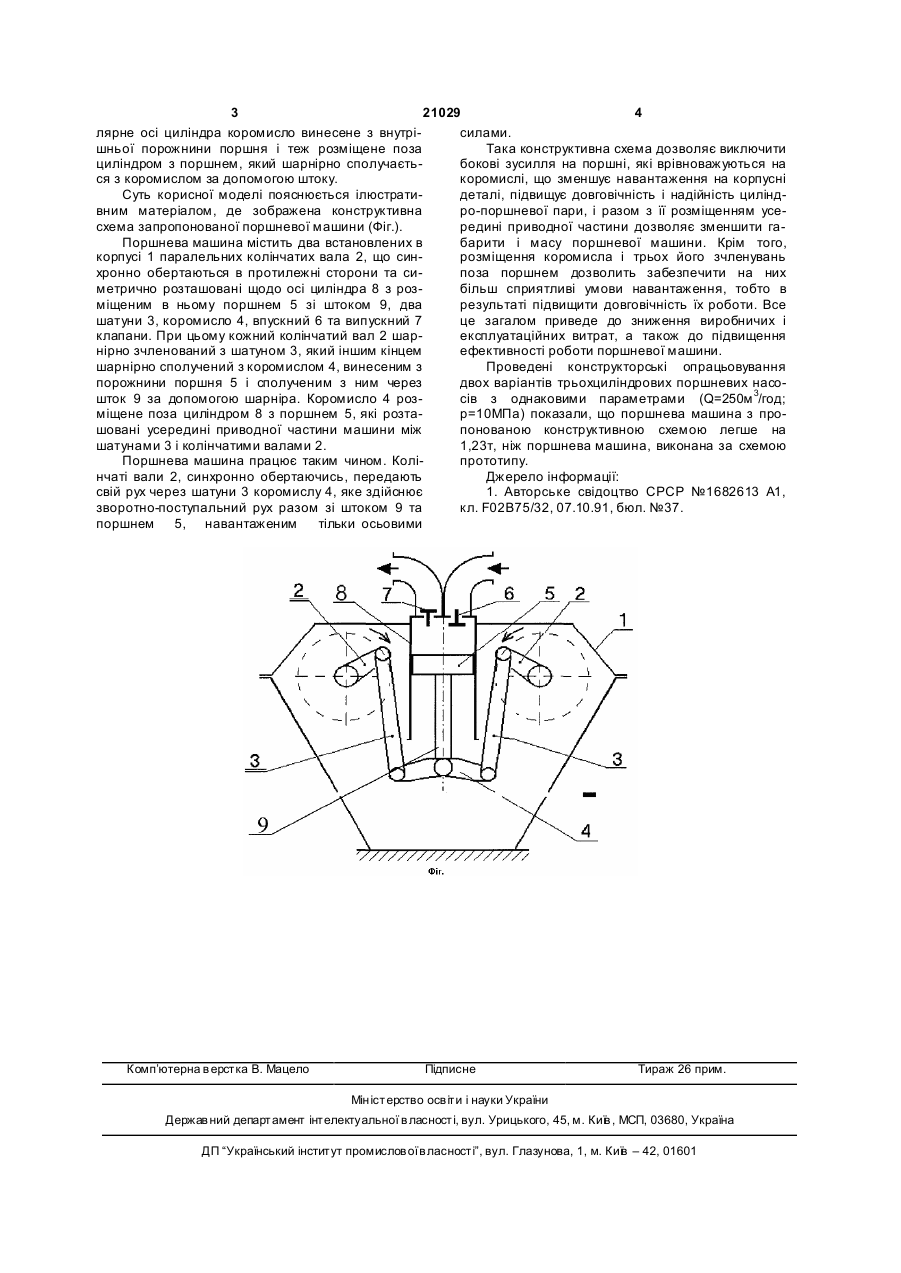

Поршнева машина, що містить щонайменше один циліндр з розміщеним в ньому поршнем, два 3 21029 4 лярне осі циліндра коромисло винесене з внутрісилами. шньої порожнини поршня і теж розміщене поза Така конструктивна схема дозволяє виключити циліндром з поршнем, який шарнірно сполучаєтьбокові зусилля на поршні, які врівноважуються на ся з коромислом за допомогою штоку. коромислі, що зменшує навантаження на корпусні Суть корисної моделі пояснюється ілюстратидеталі, підвищує довговічність і надійність циліндвним матеріалом, де зображена конструктивна ро-поршневої пари, і разом з її розміщенням усесхема запропонованої поршневої машини (Фіг.). редині приводної частини дозволяє зменшити гаПоршнева машина містить два встановлених в барити і масу поршневої машини. Крім того, корпусі 1 паралельних колінчатих вала 2, що синрозміщення коромисла і трьох його зчленувань хронно обертаються в протилежні сторони та сипоза поршнем дозволить забезпечити на них метрично розташовані щодо осі циліндра 8 з розбільш сприятливі умови навантаження, тобто в міщеним в ньому поршнем 5 зі штоком 9, два результаті підвищити довговічність їх роботи. Все шатуни 3, коромисло 4, впускний 6 та випускний 7 це загалом приведе до зниження виробничих і клапани. При цьому кожний колінчатий вал 2 шарексплуатаційних витрат, а також до підвищення нірно зчленований з шатуном 3, який іншим кінцем ефективності роботи поршневої машини. шарнірно сполучений з коромислом 4, винесеним з Проведені конструкторські опрацьовування порожнини поршня 5 і сполученим з ним через двох варіантів трьохциліндрових поршневих насошток 9 за допомогою шарніра. Коромисло 4 розсів з однаковими параметрами (Q=250м 3/год; міщене поза циліндром 8 з поршнем 5, які розтар=10МПа) показали, що поршнева машина з прошовані усередині приводної частини машини між понованою конструктивною схемою легше на шатунами 3 і колінчатими валами 2. 1,23т, ніж поршнева машина, виконана за схемою Поршнева машина працює таким чином. Коліпрототипу. нчаті вали 2, синхронно обертаючись, передають Джерело інформації: свій рух через шатуни 3 коромислу 4, яке здійснює 1. Авторське свідоцтво СРСР №1682613 А1, зворотно-поступальний рух разом зі штоком 9 та кл. F02В75/32, 07.10.91, бюл. №37. поршнем 5, навантаженим тільки осьовими Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston-type machine
Автори англійськоюKosenko-Belinskyi yurii Andriiovych
Назва патенту російськоюПоршневая машина
Автори російськоюКосенко-Белинский Юрий Андреевич
МПК / Мітки
МПК: F04B 11/00, F02B 75/32, F01B 9/00
Код посилання
<a href="https://ua.patents.su/2-21029-porshneva-mashina.html" target="_blank" rel="follow" title="База патентів України">Поршнева машина</a>
Поршнева машина
Номер патенту: 3136
Опубліковано: 15.10.2004
Автори: Ахтямов Альберт Мінахметович, Носко Павло Леонідович
МПК: F25B 1/02
Формула / Реферат:
Поршнева машина, що містить картер, циліндр, поршень з кільцями і пальцем, шатун, колінчастий вал, впускний і випускний клапани, яка відрізняється тим, що шатун шарнірно з'єднано з бочкоподібним роликом, що взаємодіє з поверхнею циліндра, причому осі шипів ролика розташовано паралельно осі обертання колінчастого вала, ролик і циліндр з'єднані по посадці з мінімальним зазором, радіус кривини поверхні кочення ролика в його осьовому перерізі...
Поршнева машина
Номер патенту: 67827
Опубліковано: 15.07.2004
Автори: Фролов Віталій Костянтинович, Загородній Андрій Дмитрович
МПК: F01B 9/04, F02B 75/32
Формула / Реферат:
1. Поршнева машина, що включає систему газообміну, в корпусі якої шарнірно установлений вал, один і більше циліндрів, у кожному циліндрі встановлений поршень, що механічно взаємодіє з валом і механізмом перетворення руху, що має загальну точку перетинання геометричних осей кінематичних пар на осі вала, яка відрізняється тим, що перший вал взаємодіє механічно з поршнем та шарнірно сполучений віссю, що перпендикулярна осьовій лінії першого...
Поршнева машина
Номер патенту: 3121
Опубліковано: 15.10.2004
Автори: Ахтямов Альберт Мінахметович, Носко Павло Леонідович
МПК: F01B 9/00, F02B 75/26
Формула / Реферат:
Поршнева машина, що містить корпус, циліндр із клапанним розподільним механізмом, поршень зі штоком, встановлений у циліндрі з можливістю зворотно-поступального переміщення, кривошип і коромисло, шарнірно закріплені в корпусі з можливістю обертального руху в паралельних площинах, шатун, виконаний у вигляді V-подібного симетричного важеля, плечі якого розташовані під кутом 90°, коромисло шарнірно зв'язане з вершиною цього важеля, а кривошип і...
Поршнева машина
Номер патенту: 10805
Опубліковано: 15.11.2005
Автори: Ахтямов Альберт Мінахметович, Філь Павло Володимирович, Носко Павло Леонідович
МПК: F01B 9/04
Формула / Реферат:
1. Поршнева машина, що містить щонайменше два циліндри, у яких установлені поршні зі штоками, з'єднані зі здвоєним ексцентриком, і привідний вал із шийкою, яка відрізняється тим, що поршневу машину обладнано ексцентриковою втулкою, установленою на шийці привідного вала, а здвоєний ексцентрик розміщено на втулці.2. Поршнева машина за п. 1, яка відрізняється тим, що шийка привідного вала в поздовжньому перерізі має форму овалу.
Магнітна поршнева машина
Номер патенту: 51265
Опубліковано: 15.11.2002
Автори: Міхайлюк Василь Петрович, Рибалко Валерій Вікторович
МПК: F01B 13/00
Мітки: поршнева, машина, магнітна
Формула / Реферат:
Магнітна поршнева машина, що містить циліндр, в якому розміщений з можливістю поступального руху поршень зі штоком, яка відрізняється тим, що циліндр виготовлено з немагнітного матеріалу, а поршень являє собою постійний магніт, який розташований між двома магнітними головками, що розміщені в циліндрі і звернені до поршня однорідними полюсами, при цьому принаймні одна із двох залізних тягових пластин, що жорстко з'єднані між собою,...
