Магнітна поршнева машина

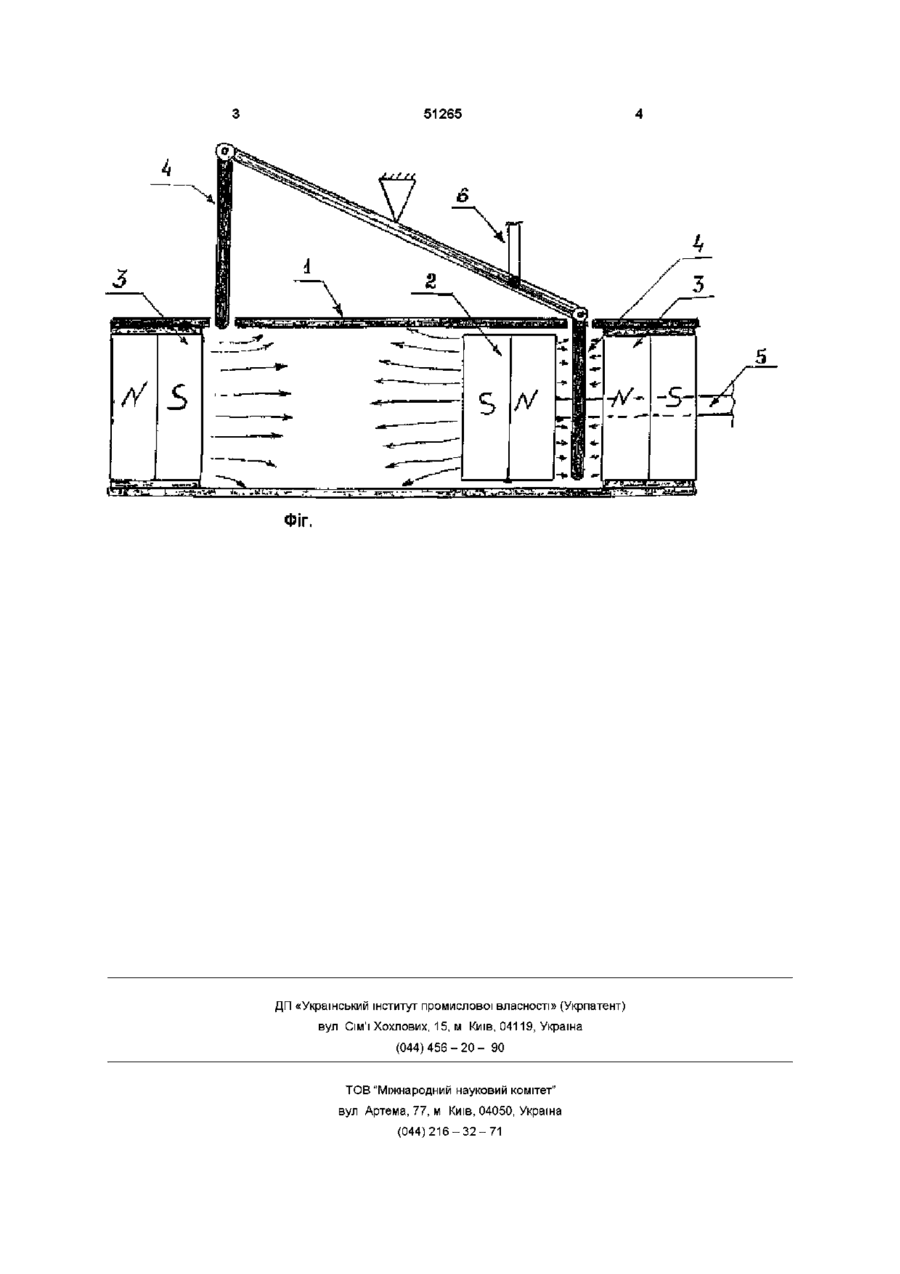

Магнітна поршнева машина, що містить циліндр, в якому розміщений з можливістю посту пального руху поршень зі штоком, яка відрізняється тим, що циліндр виготовлено з немагнітного матеріалу, а поршень являє собою постійний магніт, який розташований між двома магнітними головками, що розміщені в циліндрі і звернені до поршня однорідними полюсами, при цьому принаймні одна із двох залізних тягових пластин, що жорстко з'єднані між собою, розташована між поршнем та однією з головок Винахід відноситься до енергетичного машинобудування і може бути використаний в системах, які використовують зворотно-поступальні рухи поршня ВІДОМІ поршневі машини, які складаються з металевого циліндра, поршня зі стоком, який має можливість вільно рухатись в ньому [1, 2] Зворотно поступальні рухи поршень такої машини робить завдяки тому, що на нього почергово тисне енергія гарячого пару, яка постійно, керована подається із зовнішнього джерела Така машина має дуже велику питому вагу і потребує багато енергоресурсу для утворення енергії гарячого пару Задачею винаходу є зменшення питомої ваги машини і вміщення енергії для її роботи в самі деталі машини, при її виготовленні Поставлена задача досягається тим, що магнітна поршнева машина має таку будову циліндр, шток, які виготовлені із немагнітного матеріалу, дві головки циліндра і поршень між ними Металеві пластини, які жорстко з'єднані між собою, тягу для керування пластинами Поршень являє собою постійний магніт, і має змогу вільно переміщатись між двома магнітними головками гільзи, які розве рнуті до поршня однорідними магнітними полюсами Залізні пластини розміщені біля головок циліндра зі сторони поршня Заявлене технічне рішення з порівняним прототипом мас суттєві ВІДМІННОСТІ, які разом з ознаками відомої машини суттєво впливають на досягнення технічного результату, і створення з обох сторін поршня штучного тиску, за рахунок однорідності матеріалі в, з яких зроблені поршень і головки циліндра На Фігурі відображена магнітна поршнева машина, вид з боку циліндр 1, поршень 2, головки циліндра 3, залізні пластини 4, шток 5, тяга 6 Магнітна поршнева машина працює так Штучно створений тиск на магнітний поршень 2 головками гільз 3, який почергово переривається завдяки залізним пластинам 4, керуючими через тягу 6 енергією із зовнішнього джерела, примушує поршень 2 зі штоком 5 робити зворотнопоступальні рухи Література 1 Заявка №2000010453 2 Елементарний підручник фізики том 1 параграф 316 том 2 параграф 223 226 Автор Г С Ландсберг ПАРОВА МАШИНА ю (О ю 51265 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
