Перетворювач кута в код

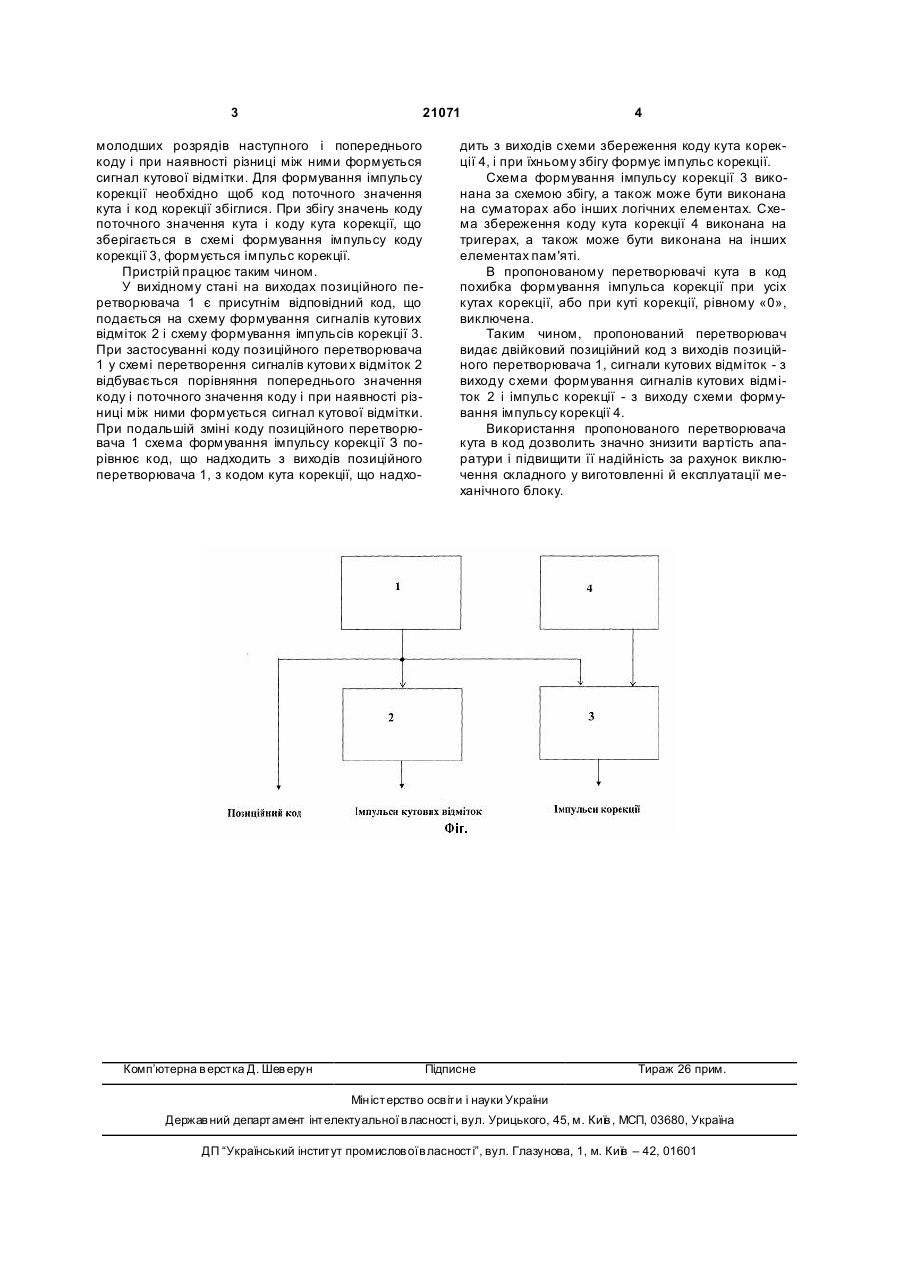

Перетворювач кута в код, що містить позиційний перетворювач, схему формування сигналів кутови х відміток, з'єднану з виходами позиційного перетворювача, який відрізняється тим, що в нього введені схема формування імпульсу корекції, перша група входів якої з'єднана з виходами позиційного перетворювача і схема збереження коду корекції, виходи якої підключені до другої групи входів схеми формування імпульсу корекції. (19) (21) u200610378 (22) 29.09.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Гладун Валерій Мефодійович, Ніколенко Сергій Іванович (73) КАЗЕННЕ ПІДПРИЄМСТВО "НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС "ІСКРА" 3 21071 молодших розрядів наступного і попереднього коду і при наявності різниці між ними формується сигнал кутової відмітки. Для формування імпульсу корекції необхідно щоб код поточного значення кута і код корекції збіглися. При збігу значень коду поточного значення кута і коду кута корекції, що зберігається в схемі формування імпульсу коду корекції 3, формується імпульс корекції. Пристрій працює таким чином. У вихідному стані на виходах позиційного перетворювача 1 є присутнім відповідний код, що подається на схему формування сигналів кутових відміток 2 і схему формування імпульсів корекції 3. При застосуванні коду позиційного перетворювача 1 у схемі перетворення сигналів кутови х відміток 2 відбувається порівняння попереднього значення коду і поточного значення коду і при наявності різниці між ними формується сигнал кутової відмітки. При подальшій зміні коду позиційного перетворювача 1 схема формування імпульсу корекції З порівнює код, що надходить з виходів позиційного перетворювача 1, з кодом кута корекції, що надхо Комп’ютерна в ерстка Д. Шев ерун 4 дить з виходів схеми збереження коду кута корекції 4, і при їхньому збігу формує імпульс корекції. Схема формування імпульсу корекції 3 виконана за схемою збігу, а також може бути виконана на суматорах або інших логічних елементах. Схема збереження коду кута корекції 4 виконана на тригерах, а також може бути виконана на інших елементах пам'яті. В пропонованому перетворювачі кута в код похибка формування імпульса корекції при усіх кутах корекції, або при куті корекції, рівному «0», виключена. Таким чином, пропонований перетворювач видає двійковий позиційний код з виходів позиційного перетворювача 1, сигнали кутових відміток - з виходу схеми формування сигналів кутових відміток 2 і імпульс корекції - з виходу схеми формування імпульсу корекції 4. Використання пропонованого перетворювача кута в код дозволить значно знизити вартість апаратури і підвищити її надійність за рахунок виключення складного у виготовленні й експлуатації механічного блоку. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
