Потенціометричний перетворювач кута повороту в напругу

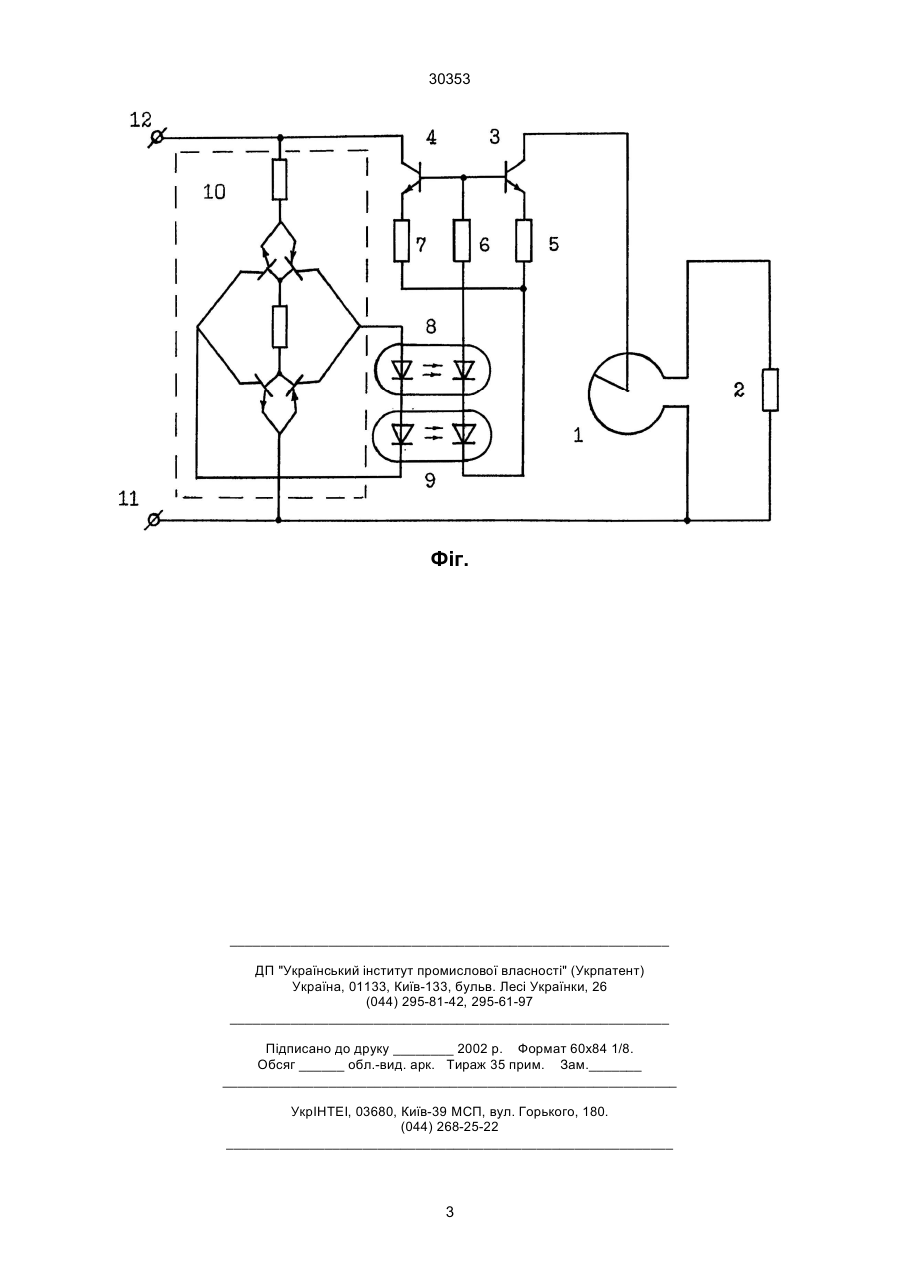

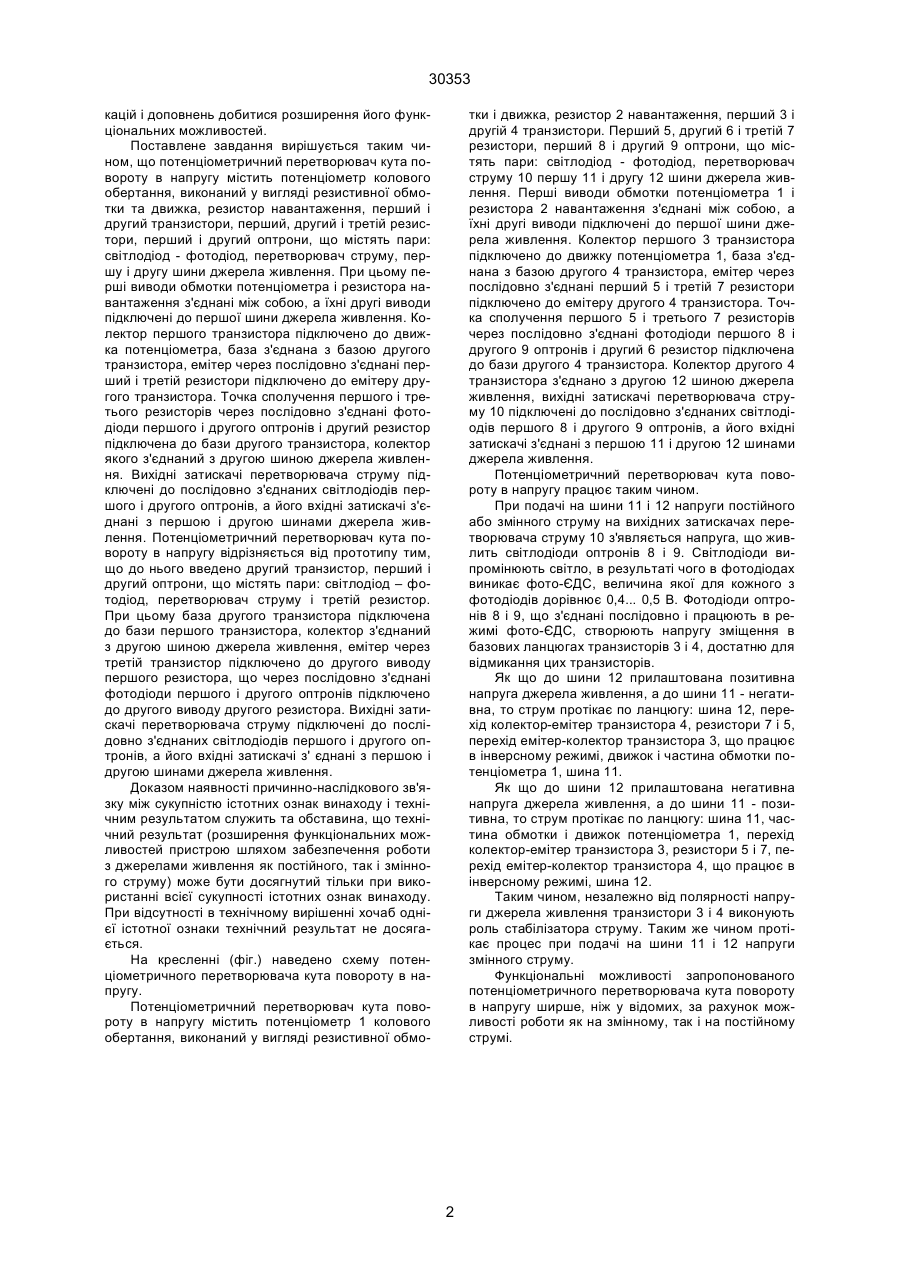

Потенціометричний перетворювач кута повороту в напругу, який містить потенціометр колового обертання, виконаний у вигляді резистивної обмотки і движка, резистор навантаження, першу і другу шини джерела живлення та стабілізатор струму, віконаний на першому транзисторі, колектор якого підключено до движка потенціометра, емітер з'єднано з першим виводом першого резистора, база підключена до першого вивода другого резистора, перші виводи обмотки потенціометру 30353 кацій і доповнень добитися розширення його функціональних можливостей. Поставлене завдання вирішується таким чином, що потенціометричний перетворювач кута повороту в напругу містить потенціометр колового обертання, виконаний у вигляді резистивної обмотки та движка, резистор навантаження, перший і другий транзистори, перший, другий і третій резистори, перший і другий оптрони, що містять пари: світлодіод - фотодіод, перетворювач струму, першу і другу шини джерела живлення. При цьому перші виводи обмотки потенціометра і резистора навантаження з'єднані між собою, а їхні другі виводи підключені до першої шини джерела живлення. Колектор першого транзистора підключено до движка потенціометра, база з'єднана з базою другого транзистора, емітер через послідовно з'єднані перший і третій резистори підключено до емітеру другого транзистора. Точка сполучення першого і третього резисторів через послідовно з'єднані фотодіоди першого і другого оптронів і другий резистор підключена до бази другого транзистора, колектор якого з'єднаний з другою шиною джерела живлення. Вихідні затискачі перетворювача струму підключені до послідовно з'єднаних світлодіодів першого і другого оптронів, а його вхідні затискачі з'єднані з першою і другою шинами джерела живлення. Потенціометричний перетворювач кута повороту в напругу відрізняється від прототипу тим, що до нього введено другий транзистор, перший і другий оптрони, що містять пари: світлодіод – фотодіод, перетворювач струму і третій резистор. При цьому база другого транзистора підключена до бази першого транзистора, колектор з'єднаний з другою шиною джерела живлення, емітер через третій транзистор підключено до другого виводу першого резистора, що через послідовно з'єднані фотодіоди першого і другого оптронів підключено до другого виводу другого резистора. Вихідні затискачі перетворювача струму підключені до послідовно з'єднаних світлодіодів першого і другого оптронів, а його вхідні затискачі з' єднані з першою і другою шинами джерела живлення. Доказом наявності причинно-наслідкового зв'язку між сукупністю істотних ознак винаходу і технічним результатом служить та обставина, що технічний результат (розширення функціональних можливостей пристрою шляхом забезпечення роботи з джерелами живлення як постійного, так і змінного струму) може бути досягнутий тільки при використанні всієї сукупності істотних ознак винаходу. При відсутності в технічному вирішенні хочаб однієї істотної ознаки технічний результат не досягається. На кресленні (фіг.) наведено схему потенціометричного перетворювача кута повороту в напругу. Потенціометричний перетворювач кута повороту в напругу містить потенціометр 1 колового обертання, виконаний у вигляді резистивної обмо тки і движка, резистор 2 навантаження, перший 3 і другій 4 транзистори. Перший 5, другий 6 і третій 7 резистори, перший 8 і другий 9 оптрони, що містять пари: світлодіод - фотодіод, перетворювач струму 10 першу 11 і другу 12 шини джерела живлення. Перші виводи обмотки потенціометра 1 і резистора 2 навантаження з'єднані між собою, а їхні другі виводи підключені до першої шини джерела живлення. Колектор першого 3 транзистора підключено до движку потенціометра 1, база з'єднана з базою другого 4 транзистора, емітер через послідовно з'єднані перший 5 і третій 7 резистори підключено до емітеру другого 4 транзистора. Точка сполучення першого 5 і третього 7 резисторів через послідовно з'єднані фотодіоди першого 8 і другого 9 оптронів і другий 6 резистор підключена до бази другого 4 транзистора. Колектор другого 4 транзистора з'єднано з другою 12 шиною джерела живлення, вихідні затискачі перетворювача струму 10 підключені до послідовно з'єднаних світлодіодів першого 8 і другого 9 оптронів, а його вхідні затискачі з'єднані з першою 11 і другою 12 шинами джерела живлення. Потенціометричний перетворювач кута повороту в напругу працює таким чином. При подачі на шини 11 і 12 напруги постійного або змінного струму на вихідних затискачах перетворювача струму 10 з'являється напруга, що живлить світлодіоди оптронів 8 і 9. Світлодіоди випромінюють світло, в результаті чого в фотодіодах виникає фото-ЄДС, величина якої для кожного з фотодіодів дорівнює 0,4... 0,5 В. Фотодіоди оптронів 8 і 9, що з'єднані послідовно і працюють в режимі фото-ЄДС, створюють напругу зміщення в базових ланцюгах транзисторів 3 і 4, достатню для відмикання цих транзисторів. Як що до шини 12 прилаштована позитивна напруга джерела живлення, а до шини 11 - негативна, то струм протікає по ланцюгу: шина 12, перехід колектор-емітер транзистора 4, резистори 7 і 5, перехід емітер-колектор транзистора 3, що працює в інверсному режимі, движок і частина обмотки потенціометра 1, шина 11. Як що до шини 12 прилаштована негативна напруга джерела живлення, а до шини 11 - позитивна, то струм протікає по ланцюгу: шина 11, частина обмотки і движок потенціометра 1, перехід колектор-емітер транзистора 3, резистори 5 і 7, перехід емітер-колектор транзистора 4, що працює в інверсному режимі, шина 12. Таким чином, незалежно від полярності напруги джерела живлення транзистори 3 і 4 виконують роль стабілізатора струму. Таким же чином протікає процес при подачі на шини 11 і 12 напруги змінного струму. Функціональні можливості запропонованого потенціометричного перетворювача кута повороту в напругу ширше, ніж у відомих, за рахунок можливості роботи як на змінному, так і на постійному струмі. 2 30353 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
