Виливниця для відливання зливків

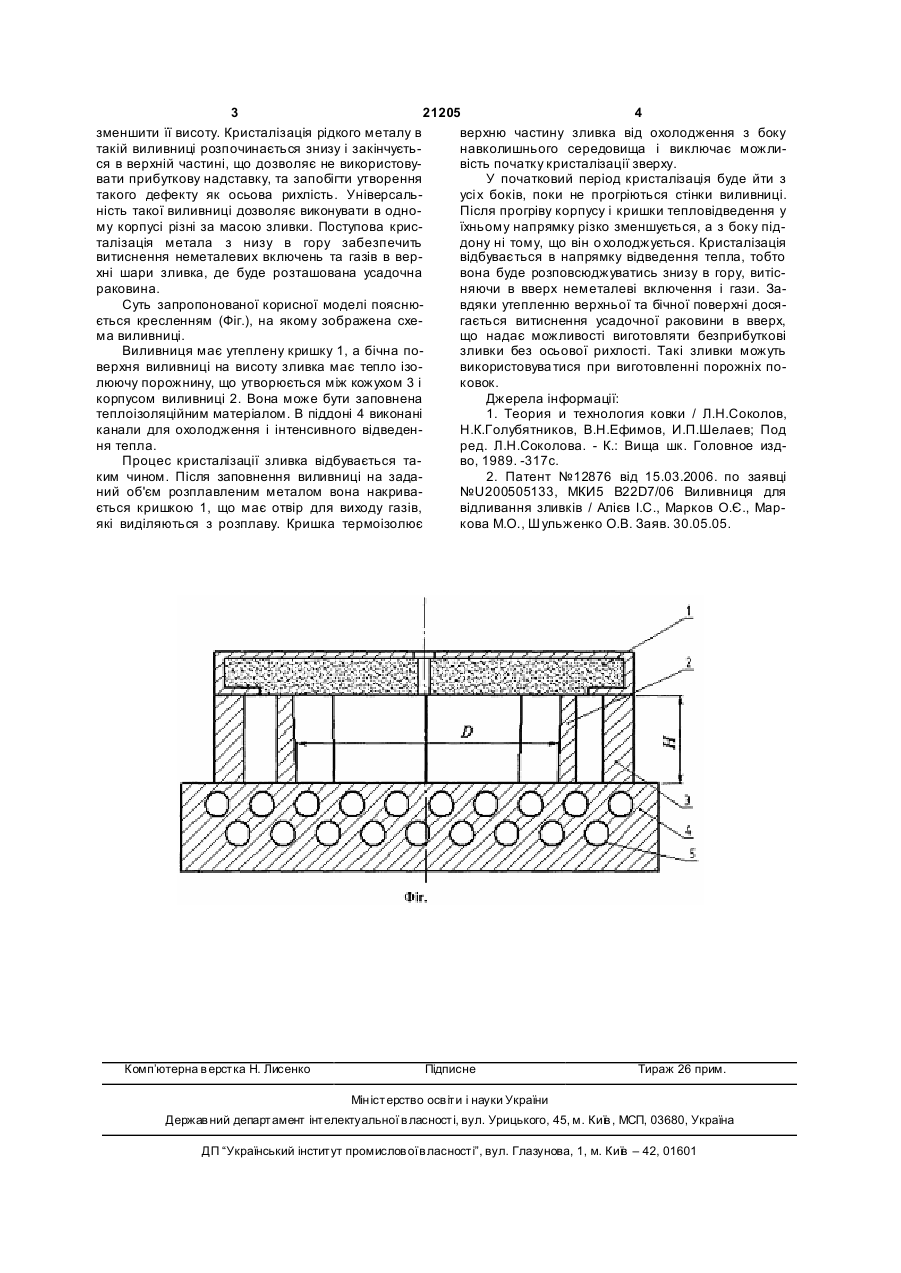

Виливниця для відливання зливків, що складається з кожуха і корпусу, які утворюють кільцеподібну порожнину, яка відрізняється тим, що співвідношення висоти корпусу виливниці Н до її діаметра D дорівнює Н/D=0,3-0,5, при цьому відсутні прибуткова та донна частини. (19) (21) u200605198 (22) 12.05.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Марков Олег Євгенійович (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 21205 4 зменшити її висоту. Кристалізація рідкого металу в верхню частину зливка від охолодження з боку такій виливниці розпочинається знизу і закінчуєтьнавколишнього середовища і виключає можлися в верхній частині, що дозволяє не використовувість початку кристалізації зверху. вати прибуткову надставку, та запобігти утворення У початковий період кристалізація буде йти з такого дефекту як осьова рихлість. Універсальусі х боків, поки не прогріються стінки виливниці. ність такої виливниці дозволяє виконувати в одноПісля прогріву корпусу і кришки тепловідведення у му корпусі різні за масою зливки. Поступова крисїхньому напрямку різко зменшується, а з боку підталізація метала з низу в гору забезпечить дону ні тому, що він о холоджується. Кристалізація витиснення неметалевих включень та газів в вервідбувається в напрямку відведення тепла, тобто хні шари зливка, де буде розташована усадочна вона буде розповсюджуватись знизу в гору, витісраковина. няючи в вверх неметалеві включення і гази. ЗаСуть запропонованої корисної моделі пояснювдяки утепленню верхньої та бічної поверхні досяється кресленням (Фіг.), на якому зображена схегається витиснення усадочної раковини в вверх, ма виливниці. що надає можливості виготовляти безприбуткові Виливниця має утеплену кришку 1, а бічна позливки без осьової рихлості. Такі зливки можуть верхня виливниці на висоту зливка має тепло ізовикористовува тися при виготовленні порожніх полюючу порожнину, що утворюється між кожухом 3 і ковок. корпусом виливниці 2. Вона може бути заповнена Джерела інформації: теплоізоляційним матеріалом. В піддоні 4 виконані 1. Теория и технология ковки / Л.Н.Соколов, канали для охолодження і інтенсивного відведенН.К.Голубятников, В.Н.Ефимов, И.П.Шелаев; Под ня тепла. ред. Л.Н.Соколова. - К.: Вища шк. Головное издПроцес кристалізації зливка відбувається таво, 1989. -317с. ким чином. Після заповнення виливниці на зада2. Патент №12876 від 15.03.2006. по заявці ний об'єм розплавленим металом вона накрива№U200505133, МКИ5 В22D7/06 Виливниця для ється кришкою 1, що має отвір для виходу газів, відливання зливків / Алієв І.С., Марков О.Є., Марякі виділяються з розплаву. Кришка термоізолює кова М.О., Шульженко O.В. Заяв. 30.05.05. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
