Клеєна двотаврова балка

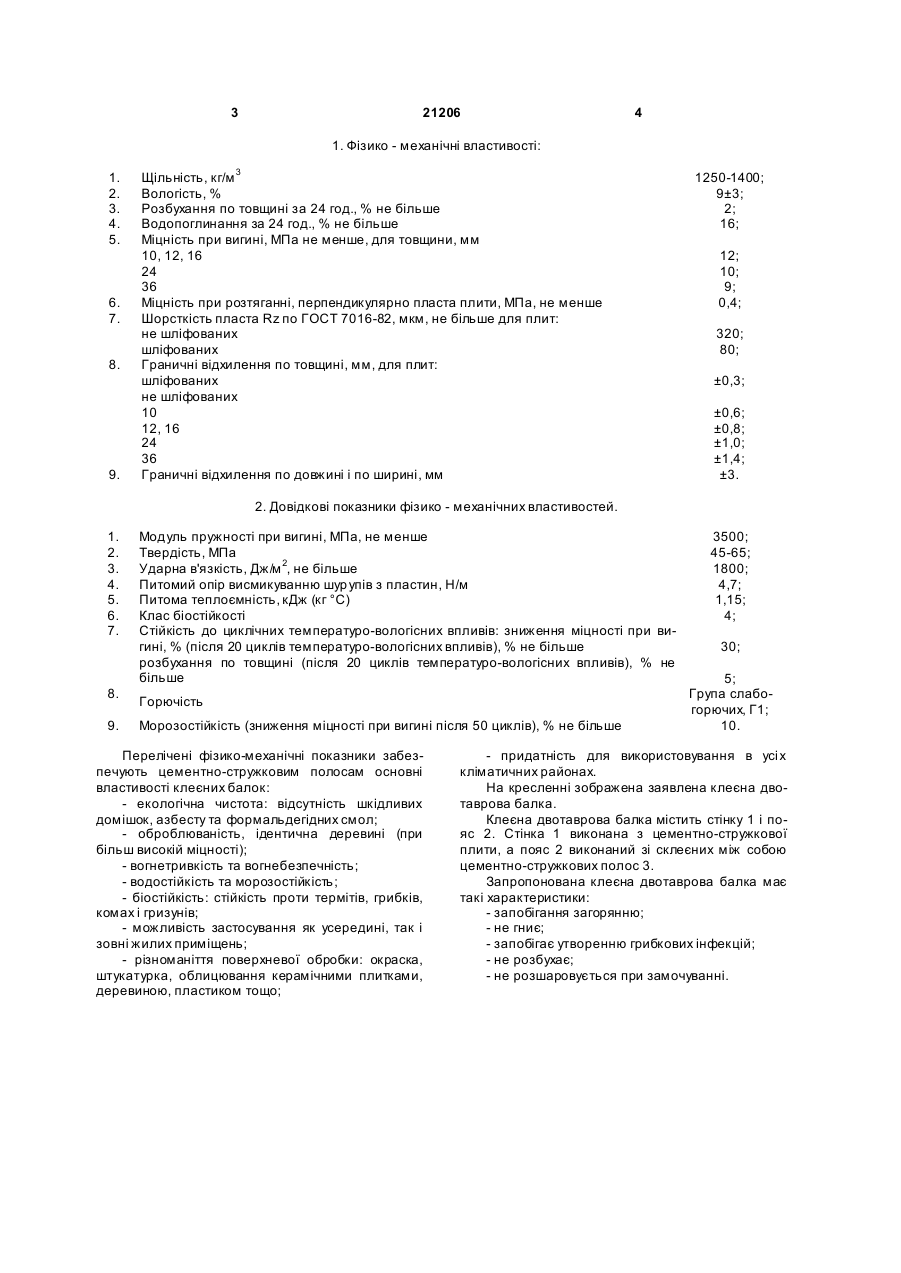

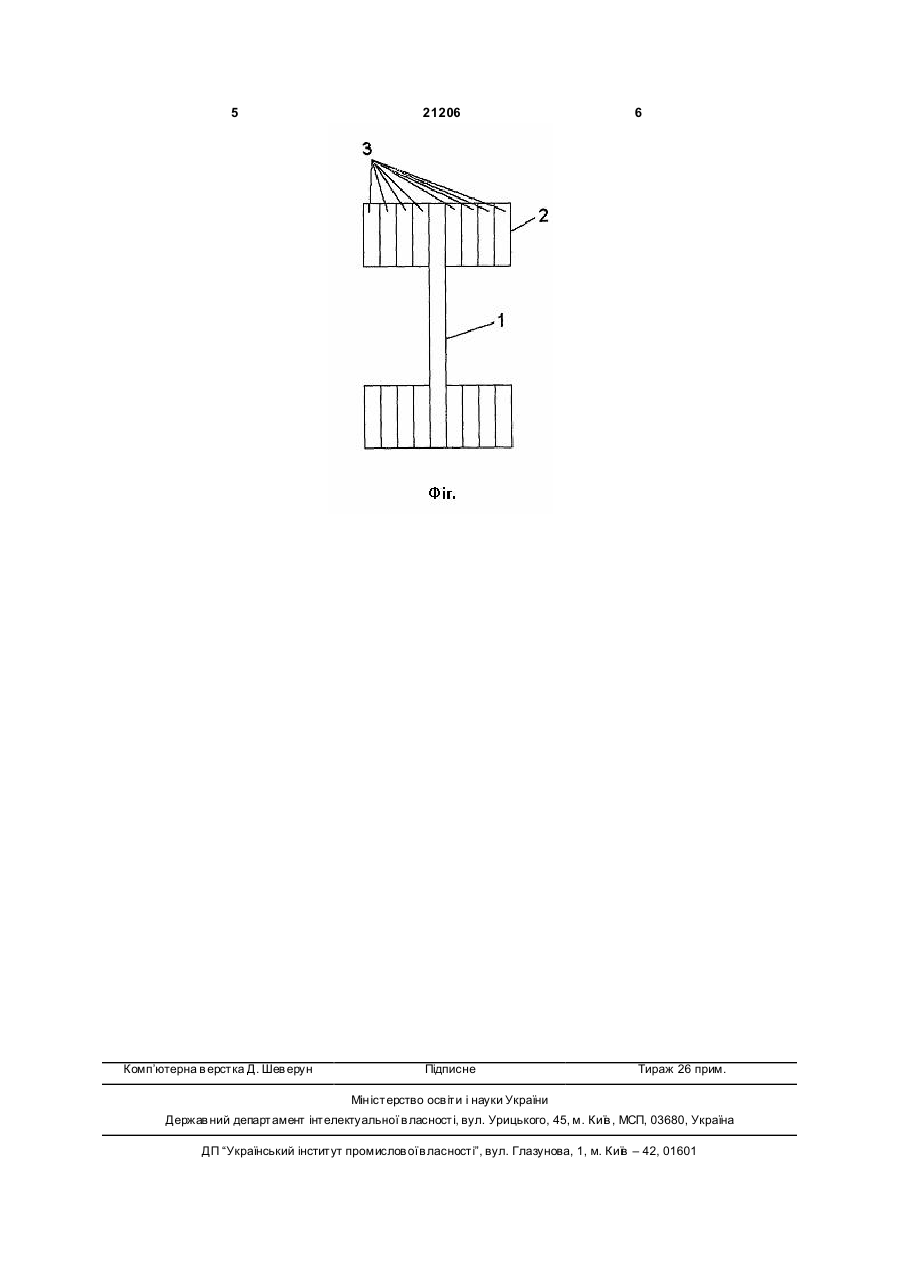

Клеєна двотаврова балка, що містить стінку і пояс, яка відрізняється тим, що стінка виконана з цементно-стружкової плити, а пояс - зі сполучених між собою цементно-стружкових полос. (19) (21) u200605268 (22) 15.05.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Стоянов Володимир Васильович, Острий Роман Олександрович, Масляненко Євген Вікторович (73) Стоянов Володимир Васильович, ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ТО 3 21206 4 1. Фізико - механічні властивості: 1. 2. 3. 4. 5. 6. 7. 8. 9. Щільність, кг/м 3 Вологість, % Розбухання по товщині за 24 год., % не більше Водопоглинання за 24 год., % не більше Міцність при вигині, МПа не менше, для товщини, мм 10, 12, 16 24 36 Міцність при розтяганні, перпендикулярно пласта плити, МПа, не менше Шорсткість пласта Rz по ГОСТ 7016-82, мкм, не більше для плит: не шліфованих шліфованих Граничні відхилення по товщині, мм, для плит: шліфованих не шліфованих 10 12, 16 24 36 Граничні відхилення по довжині і по ширині, мм 1250-1400; 9±3; 2; 16; 12; 10; 9; 0,4; 320; 80; ±0,3; ±0,6; ±0,8; ±1,0; ±1,4; ±3. 2. Довідкові показники фізико - механічних властивостей. 1. 2. 3. 4. 5. 6. 7. 8. 9. Модуль пружності при вигині, МПа, не менше Твердість, МПа Ударна в'язкість, Дж/м 2, не більше Питомий опір висмикуванню шур упів з пластин, Н/м Питома теплоємність, кДж (кг °С) Клас біостійкості Стійкість до циклічних температуро-вологісних впливів: зниження міцності при вигині, % (після 20 циклів температуро-вологісних впливів), % не більше розбухання по товщині (після 20 циклів температуро-вологісних впливів), % не більше Горючість Морозостійкість (зниження міцності при вигині після 50 циклів), % не більше Перелічені фізико-механічні показники забезпечують цементно-стружковим полосам основні властивості клеєних балок: - екологічна чистота: відсутність шкідливих домішок, азбесту та формальдегідних смол; - оброблюваність, ідентична деревині (при більш високій міцності); - вогнетривкість та вогнебезпечність; - водостійкість та морозостійкість; - біостійкість: стійкість проти термітів, грибків, комах і гризунів; - можливість застосування як усередині, так і зовні жилих приміщень; - різноманіття поверхневої обробки: окраска, штукатурка, облицювання керамічними плитками, деревиною, пластиком тощо; 3500; 45-65; 1800; 4,7; 1,15; 4; 30; 5; Група слабогорючих, Г1; 10. - придатність для використовування в усі х кліматичних районах. На кресленні зображена заявлена клеєна двотаврова балка. Клеєна двотаврова балка містить стінку 1 і пояс 2. Стінка 1 виконана з цементно-стружкової плити, а пояс 2 виконаний зі склеєних між собою цементно-стружкових полос 3. Запропонована клеєна двотаврова балка має такі характеристики: - запобігання загорянню; - не гниє; - запобігає утворенню грибкових інфекцій; - не розбухає; - не розшаровується при замочуванні. 5 Комп’ютерна в ерстка Д. Шев ерун 21206 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
