Насосна станція

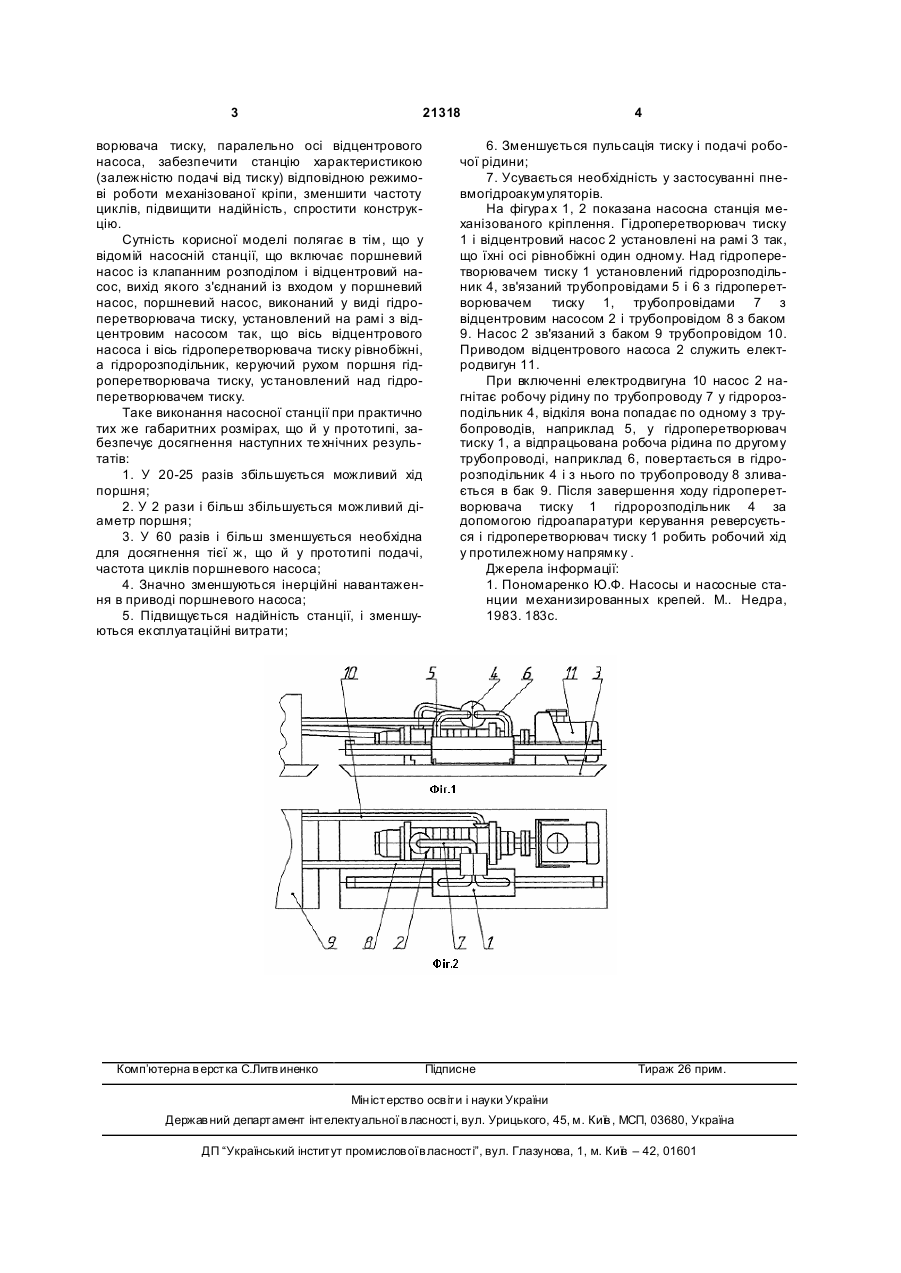

Насосна станція, зокрема для гідроприводу механізованого кріплення вуглевидобувних комплексів, що містить поршневий насос, відцентровий насос, вихід якого з'єднаний із входом порш 3 21318 ворювача тиску, паралельно осі відцентрового насоса, забезпечити станцію характеристикою (залежністю подачі від тиску) відповідною режимові роботи механізованої кріпи, зменшити частоту циклів, підвищити надійність, спростити конструкцію. Сутність корисної моделі полягає в тім, що у відомій насосній станції, що включає поршневий насос із клапанним розподілом і відцентровий насос, вихід якого з'єднаний із входом у поршневий насос, поршневий насос, виконаний у виді гідроперетворювача тиску, установлений на рамі з відцентровим насосом так, що вісь відцентрового насоса і вісь гідроперетворювача тиску рівнобіжні, а гідророзподільник, керуючий рухом поршня гідроперетворювача тиску, установлений над гідроперетворювачем тиску. Таке виконання насосної станції при практично тих же габаритних розмірах, що й у прототипі, забезпечує досягнення наступних те хнічних результатів: 1. У 20-25 разів збільшується можливий хід поршня; 2. У 2 рази і більш збільшується можливий діаметр поршня; 3. У 60 разів і більш зменшується необхідна для досягнення тієї ж, що й у прототипі подачі, частота циклів поршневого насоса; 4. Значно зменшуються інерційні навантаження в приводі поршневого насоса; 5. Підвищується надійність станції, і зменшуються експлуатаційні витрати; Комп’ютерна в ерстка С.Литв иненко 4 6. Зменшується пульсація тиску і подачі робочої рідини; 7. Усувається необхідність у застосуванні пневмогідроакумуляторів. На фігура х 1, 2 показана насосна станція механізованого кріплення. Гідроперетворювач тиску 1 і відцентровий насос 2 установлені на рамі 3 так, що їхні осі рівнобіжні один одному. Над гідроперетворювачем тиску 1 установлений гідророзподільник 4, зв'язаний трубопровідами 5 і 6 з гідроперетворювачем тиску 1, трубопровідами 7 з відцентровим насосом 2 і трубопровідом 8 з баком 9. Насос 2 зв'язаний з баком 9 трубопровідом 10. Приводом відцентрового насоса 2 служить електродвигун 11. При включенні електродвигуна 10 насос 2 нагнітає робочу рідину по трубопроводу 7 у гідророзподільник 4, відкіля вона попадає по одному з трубопроводів, наприклад 5, у гідроперетворювач тиску 1, а відпрацьована робоча рідина по другому трубопроводі, наприклад 6, повертається в гідророзподільник 4 і з нього по трубопроводу 8 зливається в бак 9. Після завершення ходу гідроперетворювача тиску 1 гідророзподільник 4 за допомогою гідроапаратури керування реверсується і гідроперетворювач тиску 1 робить робочий хід у протилежному напрямку . Джерела інформації: 1. Пономаренко Ю.Ф. Насосы и насосные станции механизированных крепей. М.. Недра, 1983. 183с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
