Насосна станція

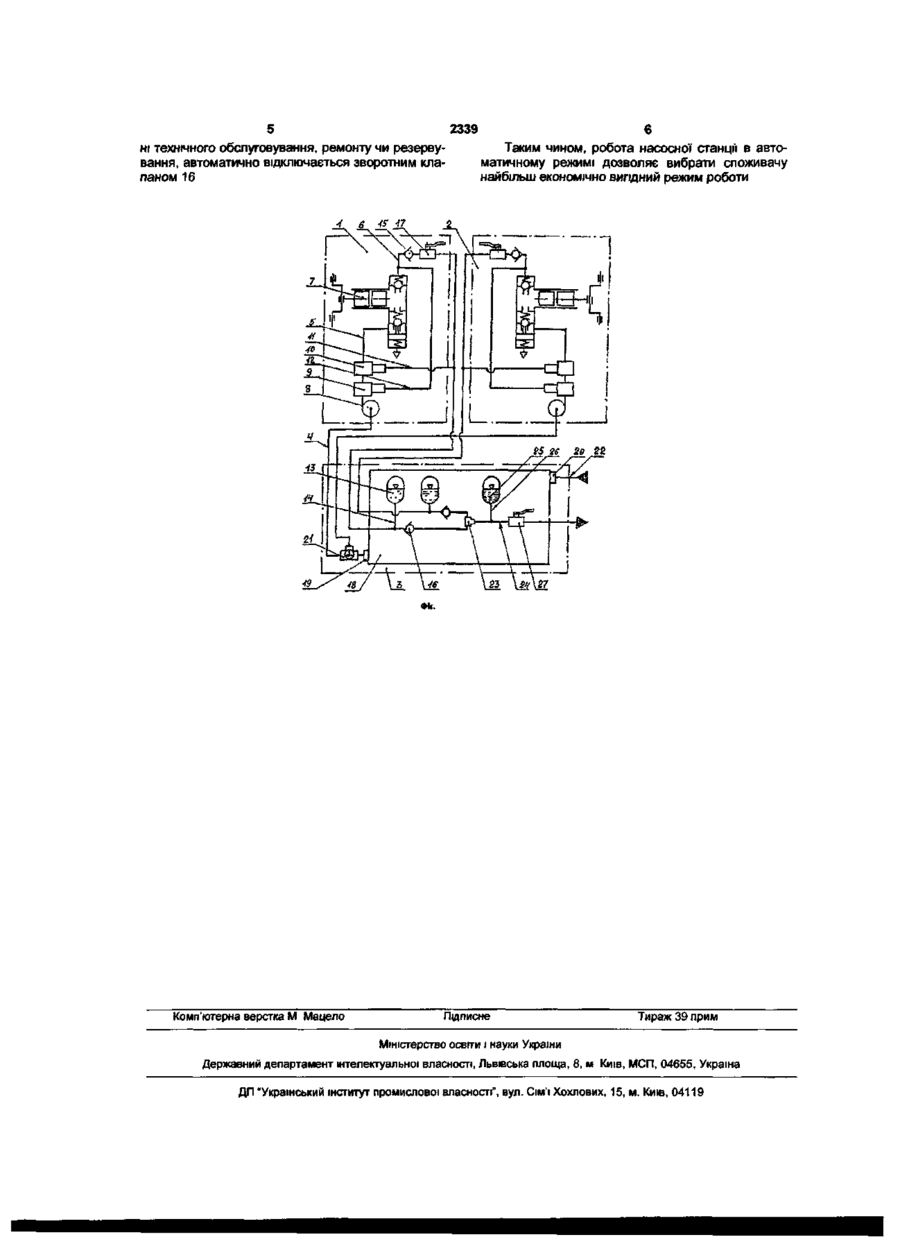

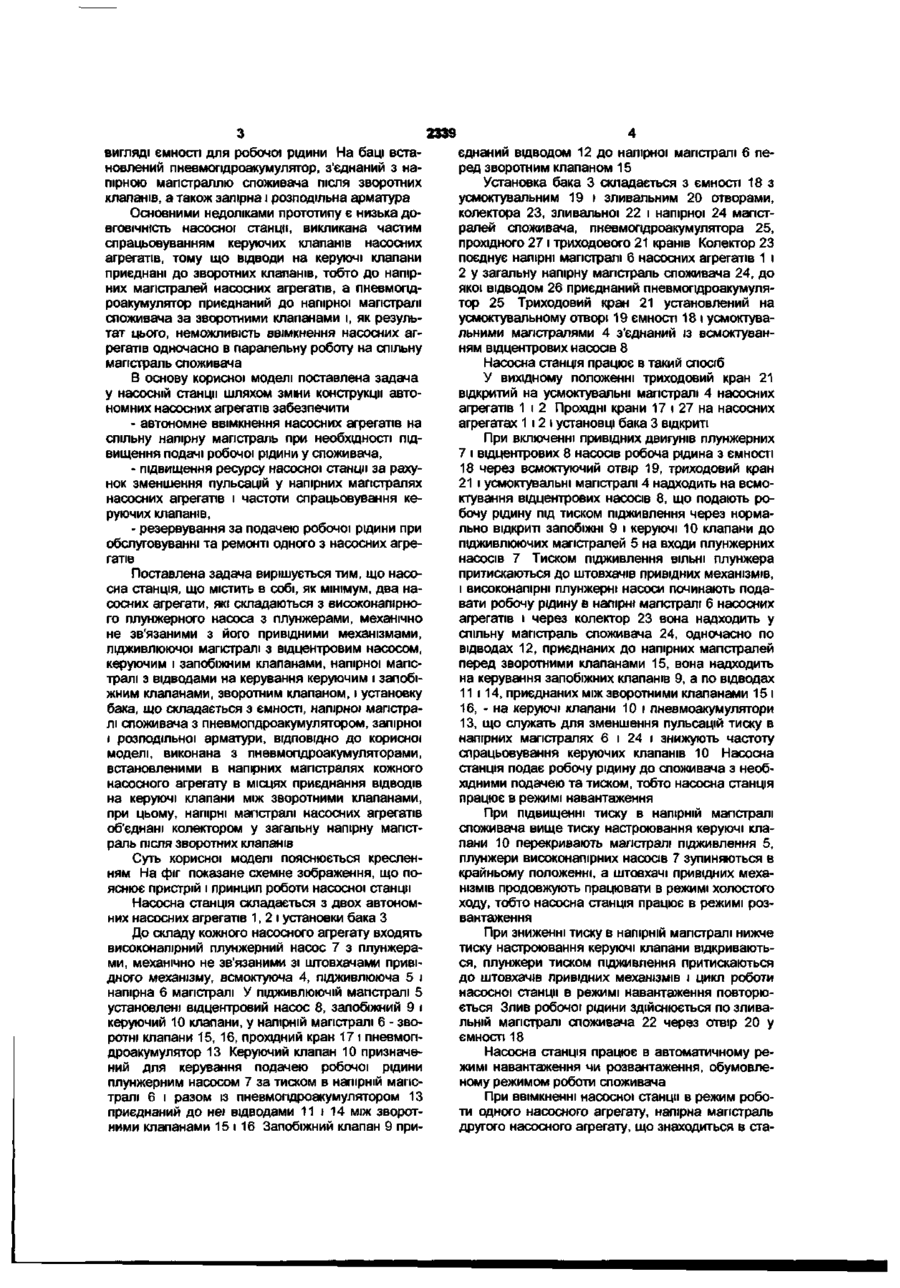

Насосна станція, що містить як мінімум два насосних агрегати, що складаються з високонапірного плунжерного насоса з плунжерами, механічно Корисна модель належить до галузі машинобудування, а саме до насосних станцій, що складаються з двох і більше насосних агрегатів, із системою керування подачею за тиском у напірній магістралі, з можливістю паралельної роботи їх на загальну магістраль споживача і застосовуваних у вугільних шахтах для пдроприводу механізованих кріплень і очисних агрегатів Відома насосна станція НА 80/320, Чехія (див "Совершенствование гидропривода механизированных крепей" під заг ред А В Докукіна, - М , Машинобудування, 1984, crop 222, рис 7 4), що складається з двох насосних агрегатів і установки бака До складу кожного насосного агрегату входять високонапірний плунжерний насос з усмоктувальною і напірною магістралями В усмоктувальній магістралі установлений відцентровий підживлюючий насос, а в напірній - керуючий клапан (автомат розвантаження), що регулює подачу робочої рідини за тиском в напірну магістраль споживача, і запобіжний клапан Після керуючого і запобіжного клапанів встановлений пневмопдроакумулятор, спільний для насосних агрегатів, і прохідний кран Недоліками відомої насосної станції є те, що - насосні агрегати не можуть вмикатися одночасно в паралельну роботу на спільну магістраль споживача при необхідності підвищення подачі, не зв'язаними з його привідними механізмами, підживлюючої магістралі з відцентровим насосом, керуючим і запобіжним клапанами, напірної магістралі з відводами на керування запобіжним і зворотним клапанами, і установку бака, що складається з ємності, напірної магістралі споживача з пневмопдроакумулятором, запірної і розподільної арматури, яка відрізняється тим, що вона виконана з пневмогідроакумуляторами, встановленими в напірних магістралях кожного насосного агрегату в місцях приєднання ВІДВОДІВ на керуючі клапани між зворотними клапанами, при цьому напірні магістралі насосних агрегатів об'єднані колектором у спільну напірну магістраль споживача за зворотними клапанами - керуючі та запобіжні клапани встановлені в напірній магістралі насосних агрегатів і постійно працюють під високим тиском, що значно знижує ДОВГОВІЧНІСТЬ станції, - при технічному обслуговуванні та ремонті станції необхідно вмикати обидва насосні агрегати, тому що керуючі та запобіжні клапани насосних агрегатів приєднані до спільного пневмопдроакумулятора, тобто немає 100% резервування Відома також насосна станція, виконана за патентом №647 "Насосна станція", кл F04C15/04, опубл 16 10 00, бюл №5, найбільш близька до заявленої корисної моделі за принципом роботи і конструкторським компонуванням складових частин і прийнята за прототип До складу цієї насосної станції входять два насосних агрегати й установка бака Кожний насосний агрегат складається з високонапірного плунжерного насоса з плунжерами, механічно не зв'язаними з його привідними механізмами, підживлюючої та напірної магістралей У ПІДЖИВЛЮЮЧІЙ магістралі встановлені відцентровий насос, керуючий і запобіжний клапани, керовані за тиском робочої рідини в напірній магістралі насосного агрегату У напірній магістралі насосного агрегату встановлений зворотний клапан і приєднані відводи для подачі тиску керування на керуючий і запобіжний клапани Установка бака виконана у со со CM 2339 вигляді ємності для робочої рідини На баці встановлений пневмопдроакумулятор, з'єднаний з напірною магістраллю споживача після зворотних клапанів, а також запірна і розподільна арматура Основними недоліками прототипу є низька ДОВГОВІЧНІСТЬ насосної станції, викликана частим спрацьовуванням керуючих клапанів насосних агрегатів, тому що відводи на керуючі клапани приєднані до зворотних клапанів, тобто до напірних магістралей насосних агрегатів, а пневмопдроакумулятор приєднаний до напірної магістралі споживача за зворотними клапанами і, як результат цього, неможливість ввімкнення насосних агрегатів одночасно в паралельну роботу на спільну магістраль споживача В основу корисної моделі поставлена задача у насосній станції шляхом зміни конструкції автономних насосних агрегатів забезпечити - автономне ввімкнення насосних агрегатів на спільну напірну магістраль при необхідності підвищення подачі робочої рідини у споживача, - підвищення ресурсу насосної станції за рахунок зменшення пульсацій у напірних магістралях насосних агрегатів і частоти спрацьовування керуючих клапанів, - резервування за подачею робочої рідини при обслуговуванні та ремонті одного з насосних агрегатів Поставлена задача вирішується тим, що насосна станція, що містить в собі, як мінімум, два насосних агрегати, які складаються з високонапірного плунжерного насоса з плунжерами, механічно не зв'язаними з його привідними механізмами, підживлюючої магістралі з відцентровим насосом, керуючим і запобіжним клапанами, напірної магістралі з відводами на керування керуючим і запобіжним клапанами, зворотним клапаном, і установку бака, що складається з ємності, напірної магістралі споживача з пневмопдроакумулятором, запірної і розподільної арматури, ВІДПОВІДНО ДО корисної моделі, виконана з пневмопдроакумуляторами, встановленими в напірних магістралях кожного насосного агрегату в місцях приєднання ВІДВОДІВ на керуючі клапани між зворотними клапанами, при цьому, напірні магістралі насосних агрегатів об'єднані колектором у загальну напірну магістраль після зворотних клапанів Суть корисної моделі пояснюється кресленням На фіг показане схемне зображення, що пояснює пристрій і принцип роботи насосної станції Насосна станція складається з двох автономних насосних агрегатів 1, 2 і установки бака З До складу кожного насосного агрегату входять високонапірний плунжерний насос 7 з плунжерами, механічно не зв'язаними зі штовхачами привідного механізму, всмоктуюча 4, підживлююча 5 і напірна 6 магістралі У ПІДЖИВЛЮЮЧІЙ магістралі 5 установлені відцентровий насос 8, запобіжний 9 і керуючий 10 клапани, у напірній магістралі 6 - зворотні клапани 15, 16, прохідний кран 17 і пневмопдроакумулятор 13 Керуючий клапан 10 призначений для керування подачею робочої рідини плунжерним насосом 7 за тиском в напірній магістралі 6 і разом із пневмопдроакумулятором 13 приєднаний до неї відводами 11 і 14 між зворотними клапанами 15 і 16 Запобіжний клапан 9 при єднаний відводом 12 до напірної магістралі 6 перед зворотним клапаном 15 Установка бака 3 складається з ємності 18 з усмоктувальним 19 і зливальним 20 отворами, колектора 23, зливальної 22 і напірної 24 магістралей споживача, пневмогідроакумулятора 25, прохідного 27 і триходового 21 кранів Колектор 23 поєднує напірні магістралі 6 насосних агрегатів 1 і 2 у загальну напірну магістраль споживача 24, до якої відводом 26 приєднаний пневмопдроакумулятор 25 Триходовий кран 21 установлений на усмоктувальному отворі 19 ємності 18 і усмоктувальними магістралями 4 з'єднаний із всмоктуванням відцентрових насосів 8 Насосна станція працює в такий спосіб У вихідному положенні триходовий кран 21 відкритий на усмоктувальні магістралі 4 насосних агрегатів 1 і 2 Прохідні крани 17 і 27 на насосних агрегатах 1 і 2 і установці бака 3 відкриті При включенні привідних двигунів плунжерних 7 і відцентрових 8 насосів робоча рідина з ємності 18 через всмоктуючий отвір 19, триходовий кран 21 і усмоктувальні магістралі 4 надходить на всмоктування відцентрових насосів 8, що подають робочу рідину під тиском підживлення через нормально відкриті запобіжні 9 і керуючі 10 клапани до підживлюючих магістралей 5 на входи плунжерних насосів 7 Тиском підживлення ВІЛЬНІ плунжера притискаються до штовхачів привідних механізмів, і високонапірні плунжерні насоси починають подавати робочу рідину в напірні магістралі 6 насосних агрегатів і через колектор 23 вона надходить у спільну магістраль споживача 24, одночасно по відводах 12, приєднаних до напірних магістралей перед зворотними клапанами 15, вона надходить на керування запобіжних клапанів 9, а по відводах 11 і 14, приєднаних між зворотними клапанами 15 і 16, - на керуючі клапани 10 і пневмоакумулятори 13, що служать для зменшення пульсацій тиску в напірних магістралях 6 і 24 і знижують частоту спрацьовування керуючих клапанів 10 Насосна станція подає робочу рідину до споживача з необхідними подачею та тиском, тобто насосна станція працює в режимі навантаження При підвищенні тиску в напірній магістралі споживача вище тиску настроювання керуючі клапани 10 перекривають магістралі підживлення 5, плунжери високонапірних насосів 7 зупиняються в крайньому положенні, а штовхачі привідних механізмів продовжують працювати в режимі холостого ходу, тобто насосна станція працює в режимі розвантаження При зниженні тиску в напірній магістралі нижче тиску настроювання керуючі клапани відкриваються, плунжери тиском підживлення притискаються до штовхачів привідних механізмів і цикл роботи насосної станції в режимі навантаження повторюється Злив робочої рідини здійснюється по зливальній магістралі споживача 22 через отвір 20 у ємності 18 Насосна станція працює в автоматичному режимі навантаження чи розвантаження, обумовленому режимом роботи споживача При ввімкненні насосної станції в режим роботи одного насосного агрегату, напірна магістраль другого насосного агрегату, що знаходиться в ста 5 2339 6 ні технічного обслуговування, ремонту чи резервуТаким чином, робота насосної станції в автоматичному режимі дозволяє вибрати споживачу вання, автоматично відключається зворотним кланайбільш економічно вигідний режим роботи паном 16 Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
