Насосна станція

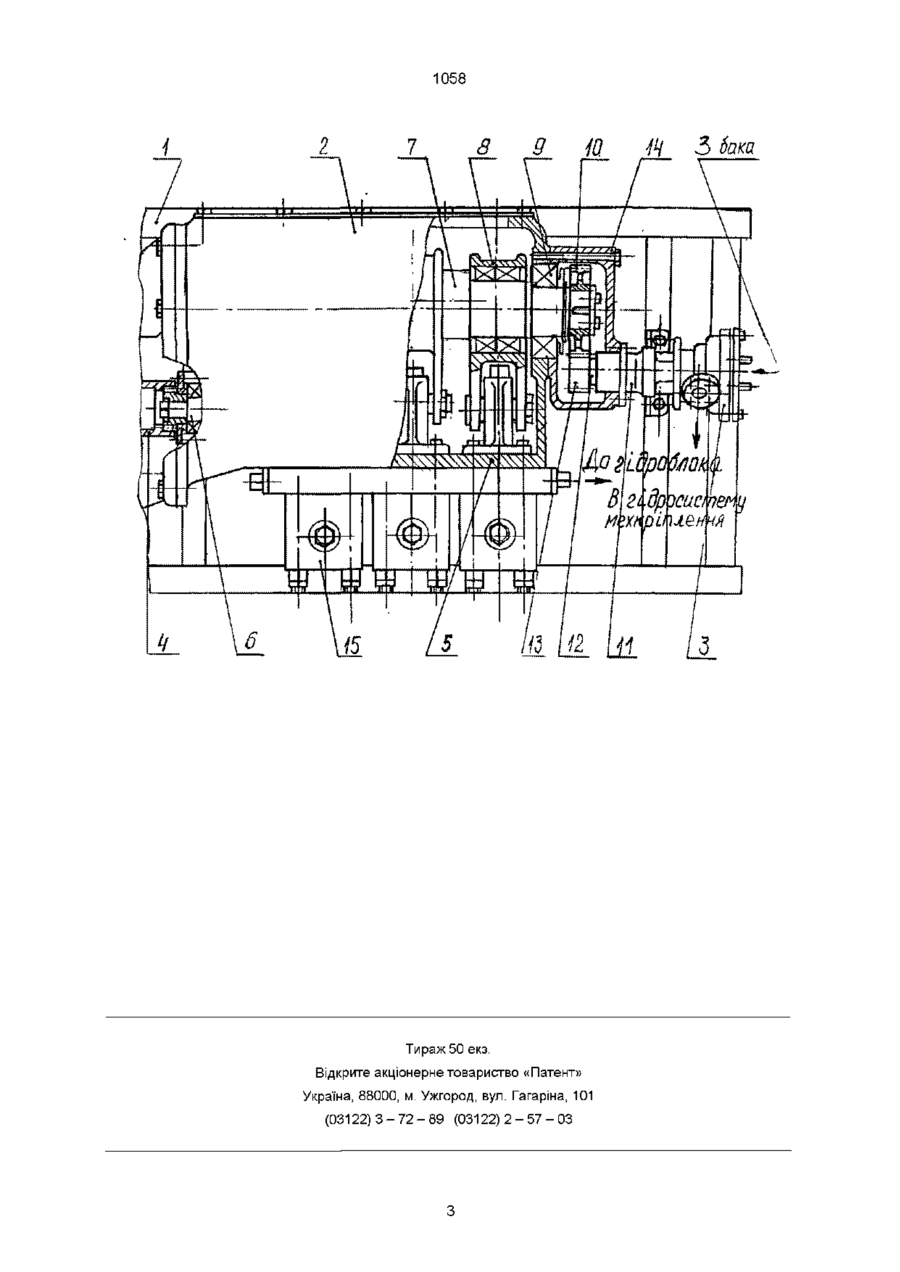

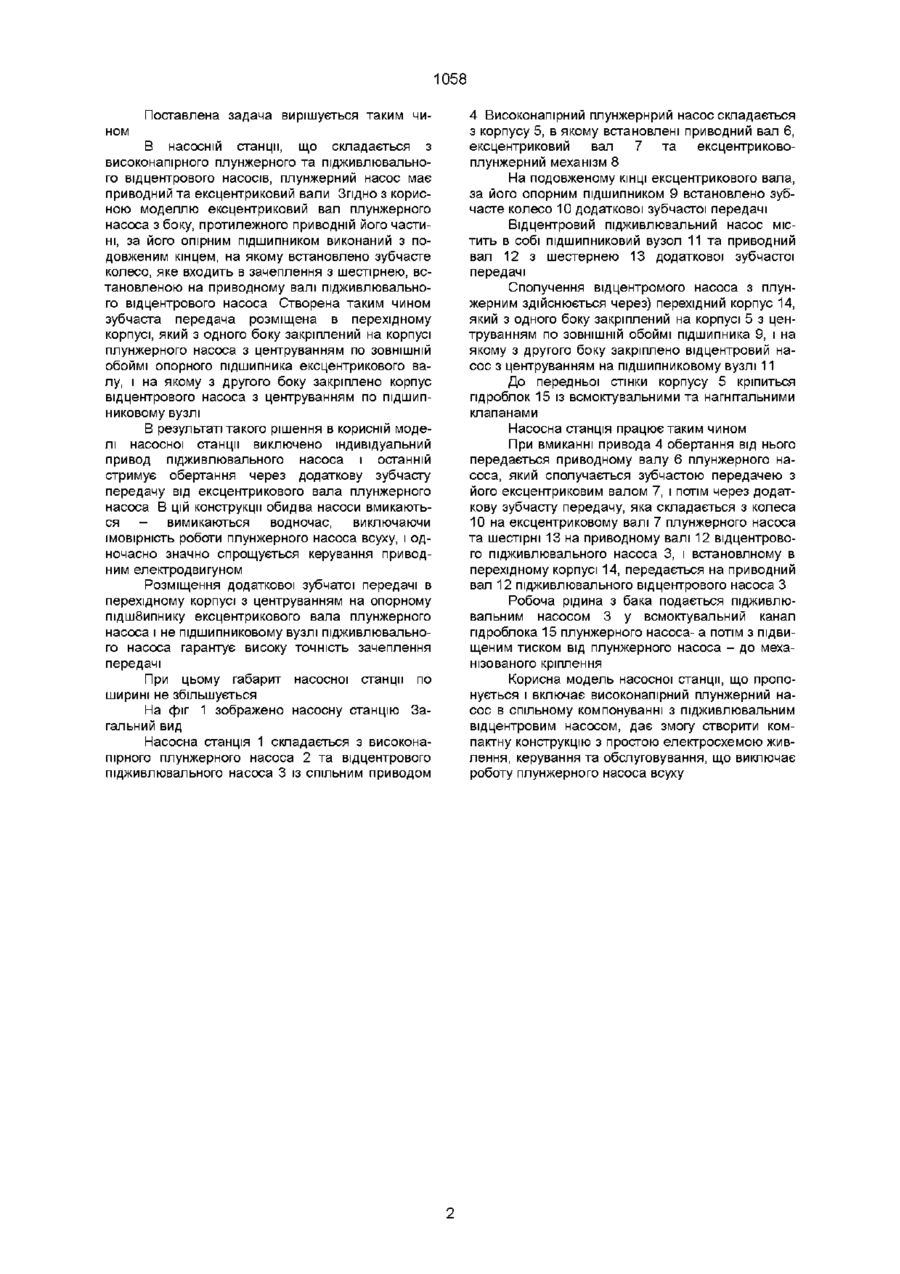

Насосна станція, що складається з основного високонапірного плунжерного насоса з привідним та ексцентриковим валами і додаткового відцентрового підживлювального насоса, яка відрізняється тим, що ексцентриковий вал плунжерного насоса з боку, протилежного привідній його частині, за його опорним підшипником виконано з подовженим кінцем, на якому встановлено зубчасте колесо, що входить в зачеплення з шестернею, встановленою на привідному валу підживлювального відцентрового насоса, а утворена зубчаста передача розміщена в перехідному корпусі, який з одного боку закріплений на корпусі плунжерного насоса з центруванням по ЗОВНІШНІЙ обоймі опорного підшипника ексцентрикового вала, і на якому з другого боку закріплено відцентровий підживлювальний насос з центруванням по його підшипниковому вузлі Корисна модель стосується насособудування, зокрема, наносних станцій, які складаються з основного високонапірного плунжерного та допоміжного підживлювального насосів Корисна модель насосної станції призначена переважно для подачі під високим тиском робочої рідини - водомасляної емульсії в гідросистеми механізованих кріплень очисних вибоїв вугільних шахт, де стисненість гірничих виробок ставить специфічні вимоги до габаритних розмірів, особливо по ширині За прототип корисної моделі, що пропонується, прийнята насосна станція НА 80/320/див "Насосы и насосные станции механизированных крепей", Пономаренко Ю Ф , стр 149-154, М , Недра, 1983 г і рекламний матеріал Міжнародної виставки "Уголь-95", м Донецьк, де було виставлено експонат "НА 80/320" фірми "KUNZ HRANICE", A S Чехія), що складається з високонапірного плунжерного та підживлювального насосів, які мають індивідуальні приводи і встановлені паралельно один одному на СПІЛЬНІЙ рамі При цьому вихідний патрубок підживлювального насоса сполучений з вхідним каналом пдроблока плунжерного насоса, а всмоктувальний патрубокз баком для робочої рідини гідравлічного блока із всмоктувальними та нагнітальними клапанами Підживлювальний насос виконано відцентровим багатосекційним Прототип має ряд недоліків - розташування двох насосів паралельно один одному на СПІЛЬНІЙ рамі збільшує габарит станції по ширині, що конче небажано, тому що цей розмір не повинен перевищувати ширину шахтної вагонетки, - насоси мають окремі приводи, що ускладнює систему електропостачання і керування, - через те, що кожний з насосів має окрему систему керування, можливе попереджуюче включення плунжерного насоса без подачі рідини в його гідравлічний блок, що призведе до його роботи всуху з негативними наслідками В основу корисної моделі поставлено задачу в насосній станції, що складається з високонапірного плунжерного та підживлювального відцентрового насосів, шляхом введення кінематичного зв'язку між ними і раціонального їх взаємного розташування, забезпечити необхідний надлишковий тиск у вхідному каналі пдроблока плунжерного насоса і малі габаритні розміри насосної станції, а також виключити можливість попереджуючого включення плунжерного насоса при відсутності рідини в його гідравлічному блоці Плунжерний насос складається з корпусу, в якому змонтовані приводний та ексцентриковий вали, ексцентриково-плунжерний механізм,і ю 00 ю о 1058 Поставлена задача вирішується таким чином В насосній станції, що складається з високонапірного плунжерного та підживлювального відцентрового насосів, плунжерний насос має приводний та ексцентриковий вали Згідно з корисною моделлю ексцентриковий вал плунжерного насоса з боку, протилежного приводній його частині, за його опірним підшипником виконаний з подовженим кінцем, на якому встановлено зубчасте колесо, яке входить в зачеплення з шестірнею, встановленою на приводному валі підживлювального відцентрового насоса Створена таким чином зубчаста передача розміщена в перехідному корпусі, який з одного боку закріплений на корпусі плунжерного насоса з центруванням по ЗОВНІШНІЙ обоймі опорного підшипника ексцентрикового валу, і на якому з другого боку закріплено корпус відцентрового насоса з центруванням по підшипниковому вузлі В результаті такого рішення в корисній моделі насосної станції виключено індивідуальний привод підживлювального насоса і останній стримує обертання через додаткову зубчасту передачу від ексцентрикового вала плунжерного насоса В цій конструкції обидва насоси вмикаються вимикаються водночас, виключаючи імовірність роботи плунжерного насоса всуху, і одночасно значно спрощується керування приводним електродвигуном Розміщення додаткової зубчатої передачі в перехідному корпусі з центруванням на опорному підш8ипнику ексцентрикового вала плунжерного насоса і не підшипниковому вузлі підживлювального насоса гарантує високу точність зачеплення передачі При цьому габарит насосної станції по ширині не збільшується На фіг 1 зображено насосну станцію Загальний вид Насосна станція 1 складається з високонапірного плунжерного насоса 2 та відцентрового підживлювального насоса 3 із спільним приводом 4 Високонапірний плунжернрий насос складається з корпусу 5, в якому встановлені приводний вал 6, ексцентриковий вал 7 та ексцентриковоплунжерний механізм 8 На подовженому КІНЦІ ексцентрикового вала, за його опорним підшипником 9 встановлено зубчасте колесо 10 додаткової зубчастої передачі Відцентровий підживлювальний насос містить в собі підшипниковий вузол 11 та приводний вал 12 з шестернею 13 додаткової зубчастої передачі Сполучення відцентромого насоса з плунжерним здійснюється через) перехідний корпус 14, який з одного боку закріплений на корпусі 5 з центруванням по ЗОВНІШНІЙ обоймі підшипника 9, і на якому з другого боку закріплено відцентровий насос з центруванням на підшипниковому вузлі 11 До передньої стінки корпусу 5 кріпиться пдроблок 15 із всмоктувальними та нагнітальними клапанами Насосна станція працює таким чином При вмиканні привода 4 обертання від нього передається приводному валу 6 плунжерного насоса, який сполучається зубчастою передачею з його ексцентриковим валом 7, і потім через додаткову зубчасту передачу, яка складається з колеса 10 на ексцентриковому валі 7 плунжерного насоса та шестірні 13 на приводному валі 12 відцентрового підживлювального насоса 3, і встановлному в перехідному корпусі 14, передається на приводний вал 12 підживлювального відцентрового насоса З Робоча рідина з бака подається підживлювальним насосом 3 у всмоктувальний канал пдроблока 15 плунжерного насоса- а потім з підвищеним тиском від плунжерного насоса - до механізованого кріплення Корисна модель насосної станції, що пропонується і включає високонапірний плунжерний насос в спільному компонуванні з підживлювальним відцентровим насосом, дає змогу створити компактну конструкцію з простою електросхемою живлення, керування та обслуговування, що виключає роботу плунжерного насоса всуху 1058 г 7 8 9 Щ Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 Щ Збат
