Уретан-неорганічна композиція

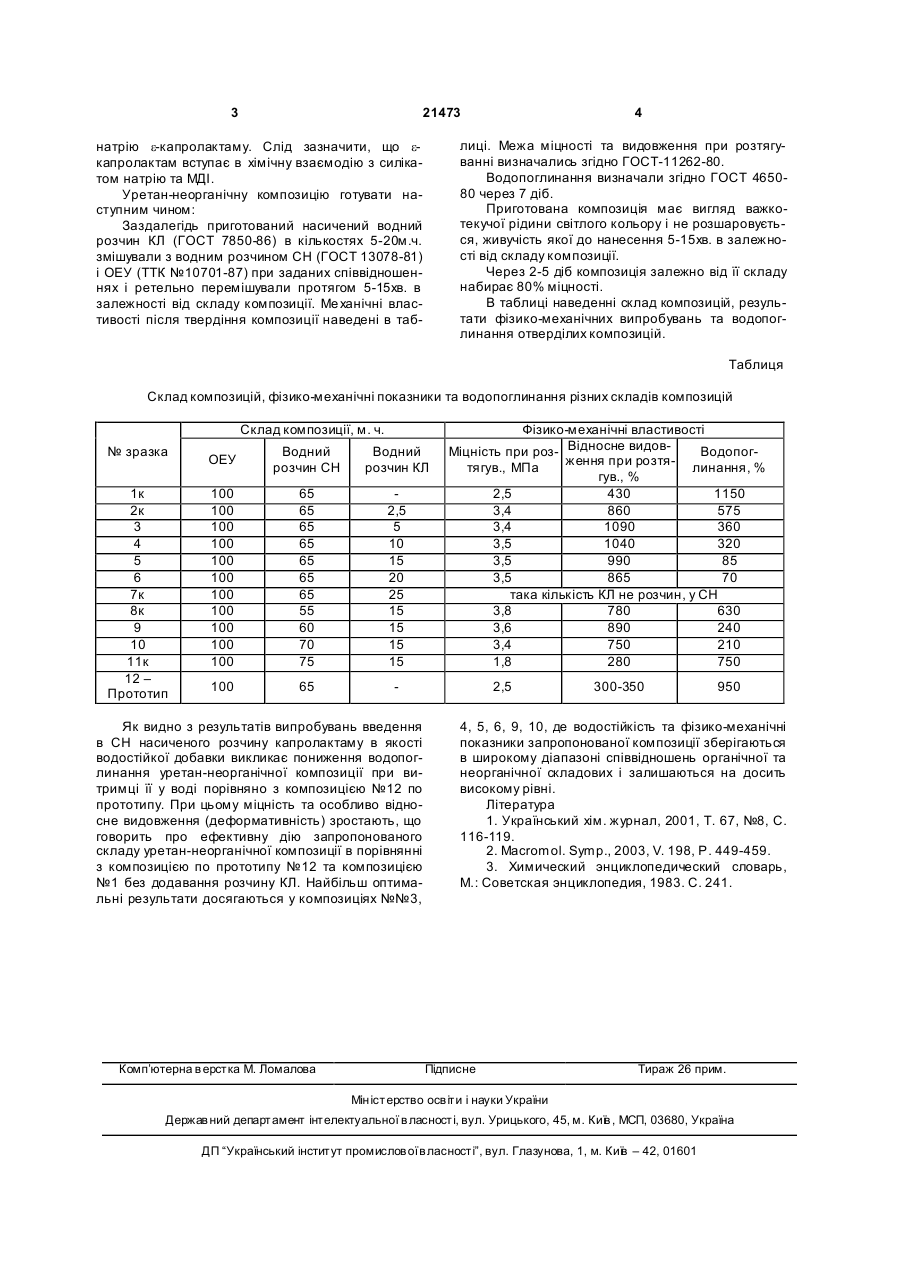

Уретан-неорганічна композиція, що містить органічну складову з олігоефіруретану з кінцевими 3 21473 натрію e-капролактаму. Слід зазначити, що eкапролактам вступає в хімічну взаємодію з силікатом натрію та МДІ. Уретан-неорганічну композицію готувати наступним чином: Заздалегідь приготований насичений водний розчин КЛ (ГОСТ 7850-86) в кількостях 5-20м.ч. змішували з водним розчином СН (ГОСТ 13078-81) і ОЕУ (ТТК №10701-87) при заданих співвідношеннях і ретельно перемішували протягом 5-15хв. в залежності від складу композиції. Ме ханічні властивості після твердіння композиції наведені в таб 4 лиці. Межа міцності та видовження при розтягуванні визначались згідно ГОСТ-11262-80. Водопоглинання визначали згідно ГОСТ 465080 через 7 діб. Приготована композиція має вигляд важкотекучої рідини світлого кольору і не розшаровується, живучість якої до нанесення 5-15хв. в залежності від складу композиції. Через 2-5 діб композиція залежно від її складу набирає 80% міцності. В таблиці наведенні склад композицій, результати фізико-механічних випробувань та водопоглинання отверділих композицій. Таблиця Склад композицій, фізико-механічні показники та водопоглинання різних складів композицій Склад композиції, м. ч. № зразка 1к 2к 3 4 5 6 7к 8к 9 10 11к 12 – Прототип ОЕУ Водний розчин СН Водний розчин КЛ 100 100 100 100 100 100 100 100 100 100 100 65 65 65 65 65 65 65 55 60 70 75 2,5 5 10 15 20 25 15 15 15 15 100 65 Фізико-механічні властивості Міцність при роз- Відносне видовВодопогження при розтя- линання, % тягув., МПа гув., % 2,5 430 1150 3,4 860 575 3,4 1090 360 3,5 1040 320 3,5 990 85 3,5 865 70 така кількість КЛ не розчин, у СН 3,8 780 630 3,6 890 240 3,4 750 210 1,8 280 750 Як видно з результатів випробувань введення в СН насиченого розчину капролактаму в якості водостійкої добавки викликає пониження водопоглинання уретан-неорганічної композиції при витримці її у воді порівняно з композицією №12 по прототипу. При цьому міцність та особливо відносне видовження (деформативність) зростають, що говорить про ефективну дію запропонованого складу уретан-неорганічної композиції в порівнянні з композицією по прототипу №12 та композицією №1 без додавання розчину КЛ. Найбільш оптимальні результати досягаються у композиціях №№3, Комп’ютерна в ерстка М. Ломалова 2,5 300-350 950 4, 5, 6, 9, 10, де водостійкість та фізико-механічні показники запропонованої композиції зберігаються в широкому діапазоні співвідношень органічної та неорганічної складових і залишаються на досить високому рівні. Література 1. Український хім. журнал, 2001, Т. 67, №8, C. 116-119. 2. Macromol. Symp., 2003, V. 198, P. 449-459. 3. Химический энциклопедический словарь, М.: Советская энциклопедия, 1983. С. 241. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
