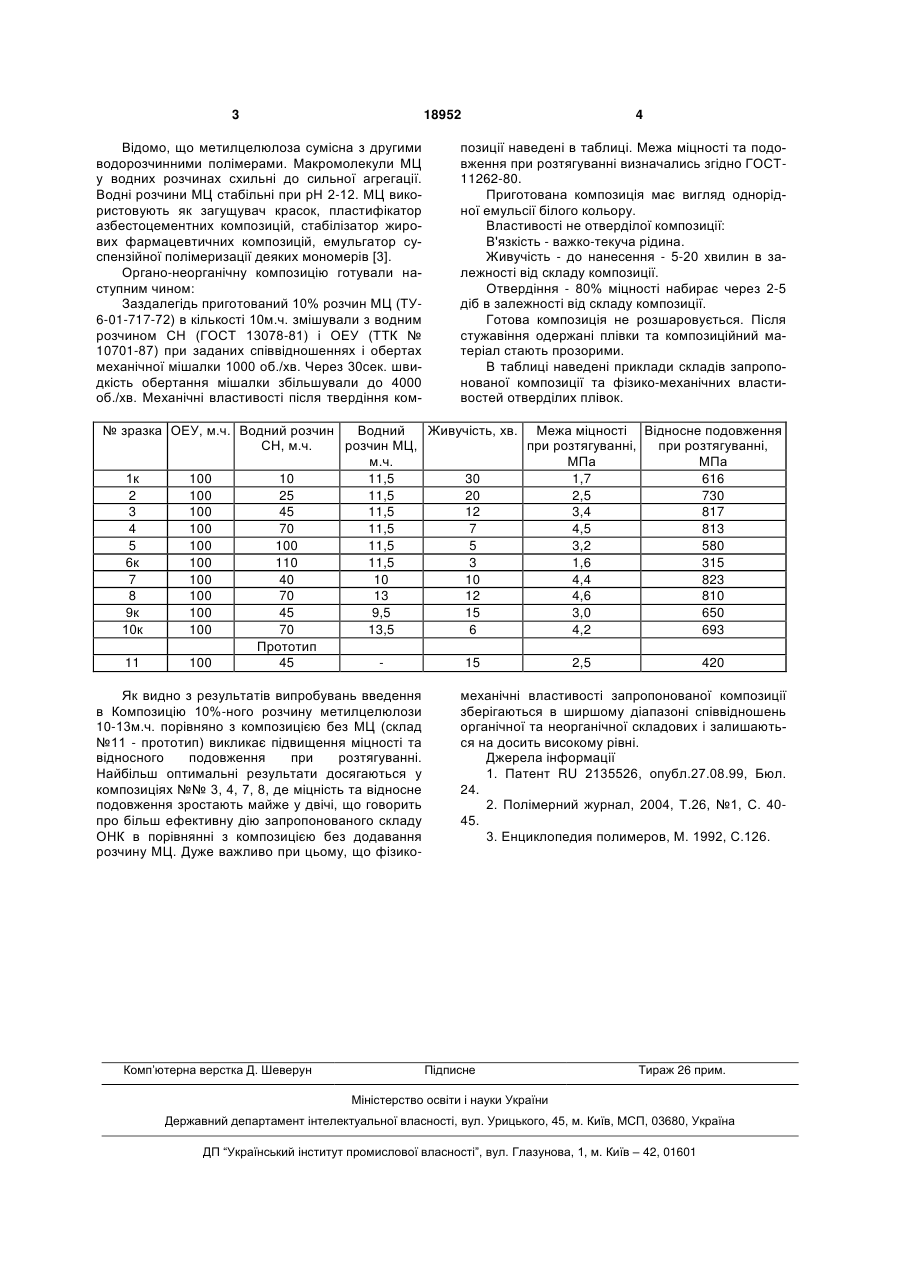

Органо-неорганічна композиція

Органо-неорганічна композиція на основі олігоефіруретану з кінцевими NCO-групами та водно 3 18952 Відомо, що метилцелюлоза сумісна з другими водорозчинними полімерами. Макромолекули МЦ у водних розчинах схильні до сильної агрегації. Водні розчини МЦ стабільні при рН 2-12. МЦ використовують як загущувач красок, пластифікатор азбестоцементних композицій, стабілізатор жирових фармацевтичних композицій, емульгатор суспензійної полімеризації деяких мономерів [3]. Органо-неорганічну композицію готували наступним чином: Заздалегідь приготований 10% розчин МЦ (ТУ6-01-717-72) в кількості 10м.ч. змішували з водним розчином СН (ГОСТ 13078-81) і ОЕУ (ТТК № 10701-87) при заданих співвідношеннях і обертах механічної мішалки 1000 об./хв. Через 30сек. швидкість обертання мішалки збільшували до 4000 об./хв. Механічні властивості після твердіння ком 4 позиції наведені в таблиці. Межа міцності та подовження при розтягуванні визначались згідно ГОСТ11262-80. Приготована композиція має вигляд однорідної емульсії білого кольору. Властивості не отверділої композиції: В'язкість - важко-текуча рідина. Живучість - до нанесення - 5-20 хвилин в залежності від складу композиції. Отвердіння - 80% міцності набирає через 2-5 діб в залежності від складу композиції. Готова композиція не розшаровується. Після стужавіння одержані плівки та композиційний матеріал стають прозорими. В таблиці наведені приклади складів запропонованої композиції та фізико-механічних властивостей отверділих плівок. № зразка ОЕУ, м.ч. Водний розчин Водний Живучість, хв. Межа міцності Відносне подовження СН, м.ч. розчин МЦ, при розтягуванні, при розтягуванні, м.ч. МПа МПа 1к 100 10 11,5 30 1,7 616 2 100 25 11,5 20 2,5 730 3 100 45 11,5 12 3,4 817 4 100 70 11,5 7 4,5 813 5 100 100 11,5 5 3,2 580 6к 100 110 11,5 3 1,6 315 7 100 40 10 10 4,4 823 8 100 70 13 12 4,6 810 9к 100 45 9,5 15 3,0 650 10к 100 70 13,5 6 4,2 693 Прототип 11 100 45 15 2,5 420 Як видно з результатів випробувань введення в Композицію 10%-ного розчину метилцелюлози 10-13м.ч. порівняно з композицією без МЦ (склад №11 - прототип) викликає підвищення міцності та відносного подовження при розтягуванні. Найбільш оптимальні результати досягаються у композиціях №№ 3, 4, 7, 8, де міцність та відносне подовження зростають майже у двічі, що говорить про більш ефективну дію запропонованого складу ОНК в порівнянні з композицією без додавання розчину МЦ. Дуже важливо при цьому, що фізико Комп’ютерна верстка Д. Шеверун механічні властивості запропонованої композиції зберігаються в ширшому діапазоні співвідношень органічної та неорганічної складових і залишаються на досить високому рівні. Джерела інформації 1. Патент RU 2135526, опубл.27.08.99, Бюл. 24. 2. Полімерний журнал, 2004, Т.26, №1, С. 4045. 3. Енциклопедия полимеров, М. 1992, С.126. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
