Пристрій для подачі присадки у моторні мастила та робочі рідини

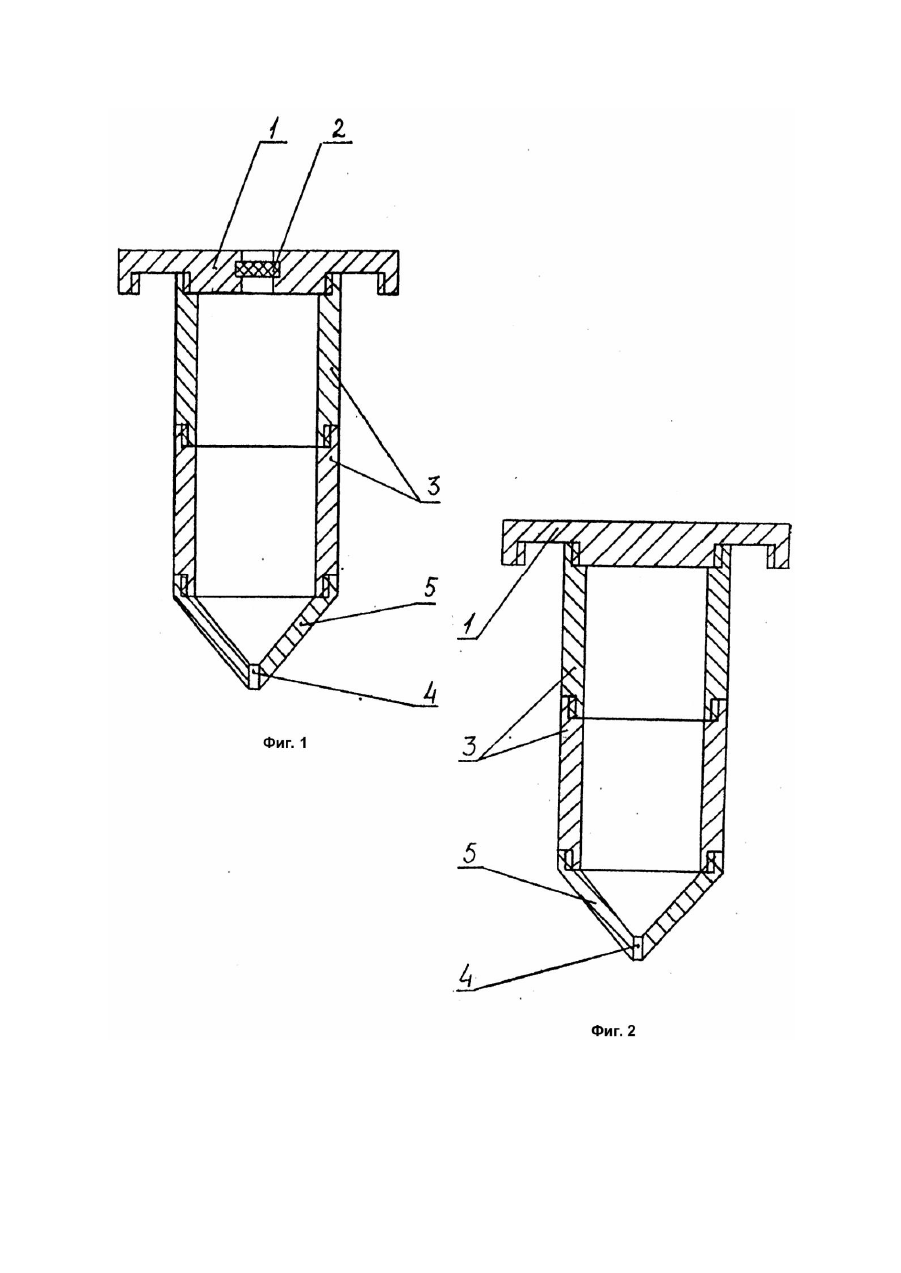

Изобретение относится к машиностроению и может быть использовано в системах смазки двигателей внутреннего сгорания и гидроприводах. Известна емкость для присадки в системе смазки двигателя внутреннего сгорания (А.с. СССР №1015088, кл. F01M9/02, 02.06.81., опубл. 1983), содержащая дозирующее устройство присадки с выходным отверстием, запорный элемент, установленный в выходном отверстии, датчик времени, связанный с запорным элементом через блок управления. Емкость для присадки соединена с входным отверстием дозирующего устройства, полость которого сообщена при помощи трубки с атмосферой. Недостатками известного устройства является сложность конструкции, т.е. наличие датчика времени, блока управления, электромагнита, блока питания, датчика уровня присадки, а также порционный ввод присадки. Наиболее близким к заявляемому по совокупности признаков является устройство для подачи присадки в систему смазки двигателя внутреннего сгорания (А.с. СССР №1265384, кл. F01M9/02, 14.09.83, опубл. 1986), содержащее сосуд для присадки с горизонтальной перегородкой и сливным отверстием, причем горизонтальная перегородка разделяет внутреннюю полость сосуда на два сообщающихся отсека и снабжена наполняющим отверстием, расположенным соосно со сливным, соленоид, сердечник которого жестко связан со штоком, снабженным клапаном, размещенным в нижнем отсеке сосуда, и интегрирующий счетчик часов, снабженный блоком питания и соединенный с катушкой соленоида через импульсный контакт. Недостатками известного устройства является то, что конструкция не обеспечивает дозированный ввод присадки; необходимость точного изготовления двухседельного клапана, а также сложность конструкции, т.е. наличие соленоида, интегрирующего сче тчика часов, снабженного блоком питания и соединенного с катушкой соленоида через импульсный контакт, механизма фиксации, выполненного в виде тороидального сильфона, снабженного дросселем, обратным клапаном и стойками с роликами, и клиньев, закрепленных на упругих подвесках. В основу изобретения поставлена задача усовершенствования устройства для подачи присадки в моторные масла и рабочие жидкости, в котором упрощение его конструкции с применением капиллярного отверстия позволяет поддерживать концентрацию присадки на определенном уровне и за счет этого вдвое продлевается срок службы масел и рабочих жидкостей. Поставленная задача достигается устройством для подачи присадки в моторные масла и рабочие жидкости, содержащем сосуд, в котором расположено по крайней мере одно сливное отверстие; согласно изобретению сливное отверстие выполнено капиллярным. При этом сосуд может быть выполнен в виде цилиндра с крышкой. Выполнение сливного отверстия в виде капиллярного обеспечивает постепенный и дозированный ввод присадки и за счет этого стабильные эксплуатационные показатели моторного масла или рабочей жидкости. На фиг.1 изображена схема устройства для работы в условиях гидродинамики; на фиг.2 схема устройства для работы в условиях диффузии. Заявленное устройство для дозированного ввода присадки содержит резьбовую крышку 1 (фиг.1) с клапаном 2 для соединения с атмосферой внутренней полости сосуда, резьбовые цилиндры 3, которые накручиваются на крышку, количество которых позволяет изменять емкость сосуда и зависит от количества массы смазывающей жидкости, находящейся в системе смазки машины. Истечение присадки происходит через капилляр 4, находящийся в вершине конуса 5. Устройство для дозированного ввода присадки в условиях диффузии (фиг.2) отличается от описанного выше тем, что крышка 1 выполнена цельной без клапана 2 (фиг.1). Устройство (в условиях гидродинамики) работает следующим образом. Собранный сосуд устанавливается на заливную горловину масляного бака с помощью резьбового соединения на крышке 1 (фиг.1), при этом капилляр 4 должен располагаться выше уровня масла (рабочей жидкости) в баке, в который заливается присадка. При повышении температуры присадка поступает в бак из сосуда и перемешивается током масла. Устройство (в условиях ди ффузии) работает следующим образом. Собранный сосуд устанавливается на заливную горловину масляного бака с помощью резьбового соединения на крышке 1 (фиг.2). В него заливается присадка. Сосуд устанавливается так, чтобы капилляр 4 находился бы постоянно в погруженном в масло положении. При повышении температуры присадка поступает в бак и перемешивается током масла.
