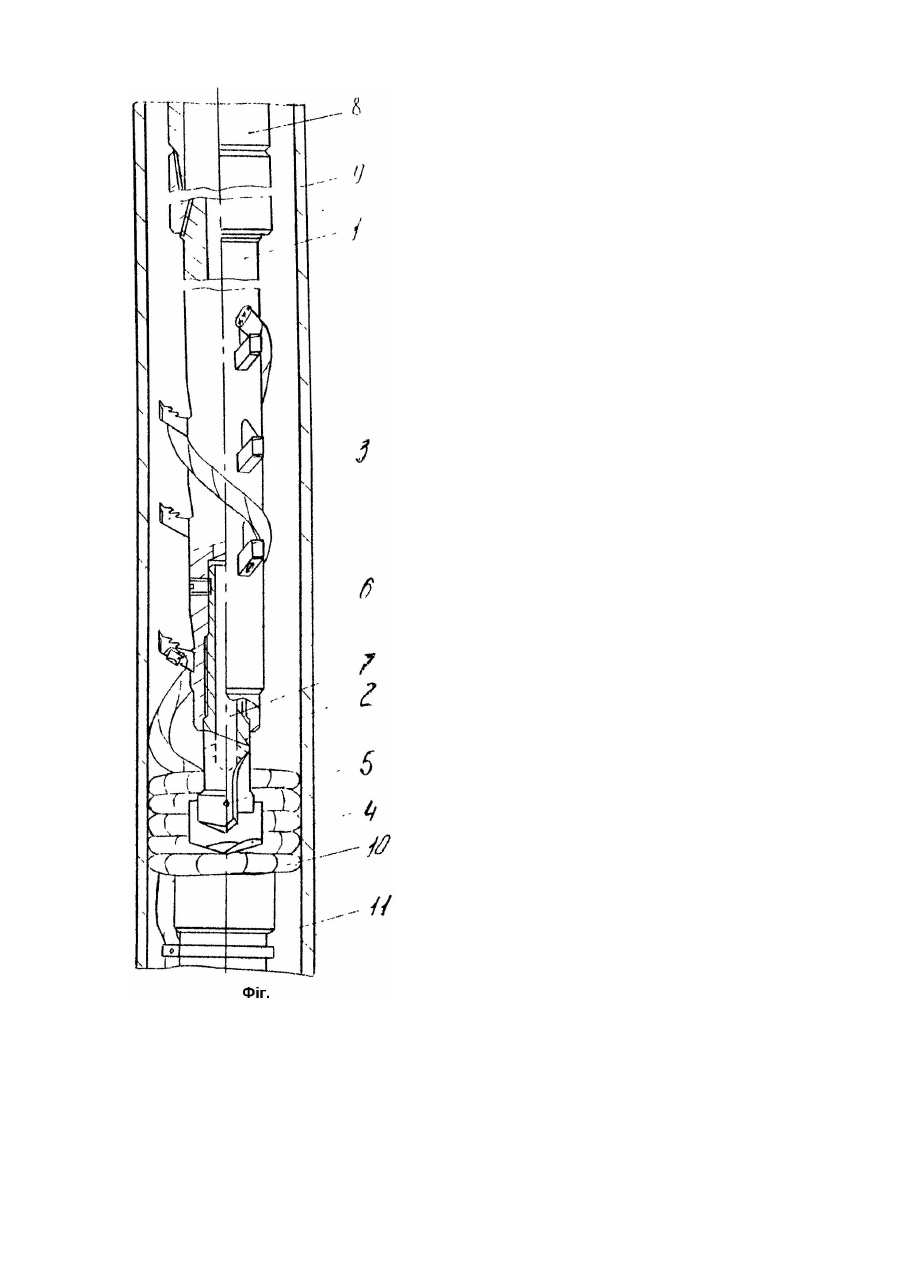

Пристрій для вилучення кабеля зі свердловини

Винахід стосується нафтогазової промисловості і призначений для розбурювання обірваного кабелю (пробки) та підйому його зі свердловини. Відомий пристрій для звільнення прихопленого в свердловині пристрою з кабелем (А.с. СССР №419617, кл. E21B31/00, 1971 (аналог)), що складається з корпусу виконаного з двох концентричне розташованих труб з повздовжніми пазами, перехідника і стержня, що вільно обертається і жорстко з'єднаний з корпусом. Недоліком даного пристрою є неможливість відрізання кабелю над прихопленим приладом. Відомий пристрій для уловлювання кабеля електрозануреного насосу в свердловині (А.с. СССР №866125, кл. E21B23/00 - аналог), що складається з прийомної труби підпружиненої втулкою і поршнем, а вузол захоплення виконаний у вигляді гнучкого канату, який проходить через поршень, один кінець якого закріплений у приймальній трубі, а другий розміщений у корпусі під штоком. Недоліком даного пристрою є неспроможність вилучати зі свердловини спресований кабель (пробку), та значна кількість деталей, що суттєво ускладнює конструкцію. Відомий пристрій, уловлювач гнучкого елемента (А.с. СССР №2016187, кл. E21B31/00 (прототип)), що складається з корпусу з приєднювальною різьбою до колони труб, обмежувача та направляючого стержня з зубцями, який відрізняється тим що з метою підвищення ловильних робіт в похилих свердловинах приєднуюча різьба виконана ексцентрично по відношенню до корпусу, а обмежувач розташований на корпусі теж ексцентрично, причому його ексцентриситет співпадає з ексцентриситетом приєднаної труби. В практиці ліквідацій аварій, пов'язаних з обривом грубних колон з електричними насосами, виникає ситуація, коли з обірваного кабелю під дією механічних зусиль, над грубами утворюється щільна пробка, яка перешкоджає ловильному інструменту (труболовці чи гачку) з'єднатись з обірваними трубами. В основу винаходу покладено завдання створити такий пристрій для розбурювання та підйому кабеля зі сверловини, в якому за рахунок введення нових елементів і зв'язку між ними будуть забезпечуватися свердління пробки з кабелю та вилучення його на поверхню. Завдання вирішується таким чином. В пристрій, який складається з корпусу, зубців і стержня, в стержні з повздовжнім каналом розміщено різець з фіксатором, а зубці мають армовану ріжучу частину і розташовані на поверхні корпусу по спіралі відносно його осі. Введення в пристрій різця з фіксатором і зубців, які розміщені на корпусі по спіралі, дає можливість при обертанні пристрою занурюватись в спресований кабель і захоплювати його зубцями. На фігурі показано загальний вид пристрою в робочому положенні. Пристрій складається з корпусу 1, з'єднаного зі стержнем 2. На корпусі 1, розміщені по спіралі зубціуловлювачі 3. В пазі стержня 2 розташовано різець 4, який зафіксовано від переміщення фіксатором 5. Зубці 3 армовані твердосплавним матеріалом 6. В корпусі і стержні виконано повздовжній канал 7, який з'єднується з каналом колони труб. Пристрій на колоні труб опирається в свердловині на "пробку", створену з спресованого кабелю 10 над обірваними трубами. Пристрій працює наступним чином. На колоні труб 8 пристрій спускається в свердловину 9, до "пробки" з кабелю 10. При невеликому осьовому навантаженні на пристрій його провертають навколо осі, тим самим розсвердлюючи "пробку" різцем 4. В процесі розсвердлення пристрій поступово занурюється в пробку, захоплюючи зубцями з кабель 10. Кабель завдяки розміщенню на корпусі 1 зубців по спіралі, переміщується вверх по корпусу при обертанні пристрою. Після занурення пристрою в "пробку", пристрій разом з кабелем підіймають на поверхню. Якщо кабель обірвався і його частина лишилась у свердловин, то процес вилучення його зі свердловини повторюють до повної очистки торця аварійних труб. В процесі роботи пристрою по каналу труб і пристрою прокачують промивочну рідину. Після очистки торця труб від кабелю для вилучення їх зі свердловини, спускають відповідний інструмент (труболовку, мегчик і т.д.). Позитивний єфек від використання пристрою полягає у вилученні спресованого кабелю зі свердловини, що надає в подальшому можливість з'єднатись з обірваною колоною труб і підняти їх разом з електричним насосом на поверхню.
