Насос високого тиску

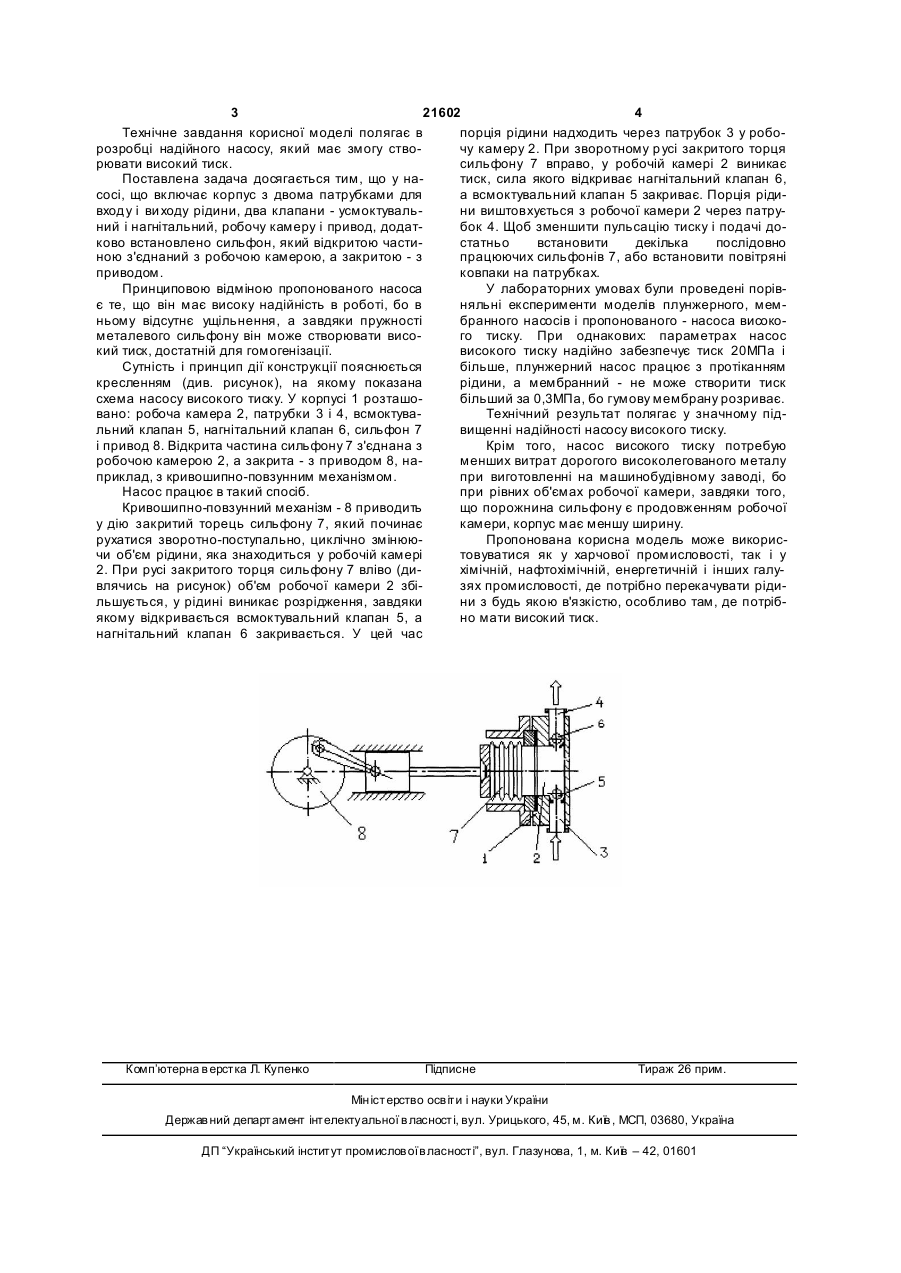

Насос високого тиску, що включає корпус з двома патрубками для входу і виходу рідини, два клапани - всмоктувальний і нагнітальний, робочу камеру і привід, який відрізняється тим, що додатково встановлено сильфон, який відкритою частиною з'єднаний з робочою камерою, а закритою з приводом. (19) (21) u200611274 (22) 26.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Нужин Євген Валентинович, Захваткін Дмитро Павлович, Гладушняк Олександр Карпович (73) ОДЕСЬКА НАЦІОН АЛЬНА АКАДЕМІЯ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 21602 4 Технічне завдання корисної моделі полягає в порція рідини надходить через патрубок 3 у роборозробці надійного насосу, який має змогу ствочу камеру 2. При зворотному р усі закритого торця рювати високий тиск. сильфону 7 вправо, у робочій камері 2 виникає Поставлена задача досягається тим, що у натиск, сила якого відкриває нагнітальний клапан 6, сосі, що включає корпус з двома патрубками для а всмоктувальний клапан 5 закриває. Порція рідивходу і ви ходу рідини, два клапани - усмоктувальни виштовхується з робочої камери 2 через патруний і нагнітальний, робочу камеру і привод, додатбок 4. Щоб зменшити пульсацію тиску і подачі доково встановлено сильфон, який відкритою частистатньо встановити декілька послідовно ною з'єднаний з робочою камерою, а закритою - з працюючих сильфонів 7, або встановити повітряні приводом. ковпаки на патрубках. Принциповою відміною пропонованого насоса У лабораторних умовах були проведені порівє те, що він має високу надійність в роботі, бо в няльні експерименти моделів плунжерного, мемньому відсутнє ущільнення, а завдяки пружності бранного насосів і пропонованого - насоса високометалевого сильфону він може створювати висого тиску. При однакових: параметрах насос кий тиск, достатній для гомогенізації. високого тиску надійно забезпечує тиск 20МПа і Сутність і принцип дії конструкції пояснюється більше, плунжерний насос працює з протіканням кресленням (див. рисунок), на якому показана рідини, а мембранний - не може створити тиск схема насосу високого тиску. У корпусі 1 розташобільший за 0,3МПа, бо гумову мембрану розриває. вано: робоча камера 2, патрубки 3 і 4, всмоктуваТехнічний результат полягає у значному підльний клапан 5, нагнітальний клапан 6, сильфон 7 вищенні надійності насосу високого тиску. і привод 8. Відкрита частина сильфону 7 з'єднана з Крім того, насос високого тиску потребую робочою камерою 2, а закрита - з приводом 8, наменших витрат дорогого високолегованого металу приклад, з кривошипно-повзунним механізмом. при виготовленні на машинобудівному заводі, бо Насос працює в такий спосіб. при рівних об'ємах робочої камери, завдяки того, Кривошипно-повзунний механізм - 8 приводить що порожнина сильфону є продовженням робочої у дію закритий торець сильфону 7, який починає камери, корпус має меншу ширину. рухатися зворотно-поступально, циклічно змінююПропонована корисна модель може викорисчи об'єм рідини, яка знаходиться у робочій камері товуватися як у харчової промисловості, так і у 2. При русі закритого торця сильфону 7 вліво (дихімічній, нафтохімічній, енергетичній і інших галувлячись на рисунок) об'єм робочої камери 2 збізях промисловості, де потрібно перекачувати рідильшується, у рідині виникає розрідження, завдяки ни з будь якою в'язкістю, особливо там, де потрібякому відкривається всмоктувальний клапан 5, а но мати високий тиск. нагнітальний клапан 6 закривається. У цей час Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
