Апарат для захисту від накипу

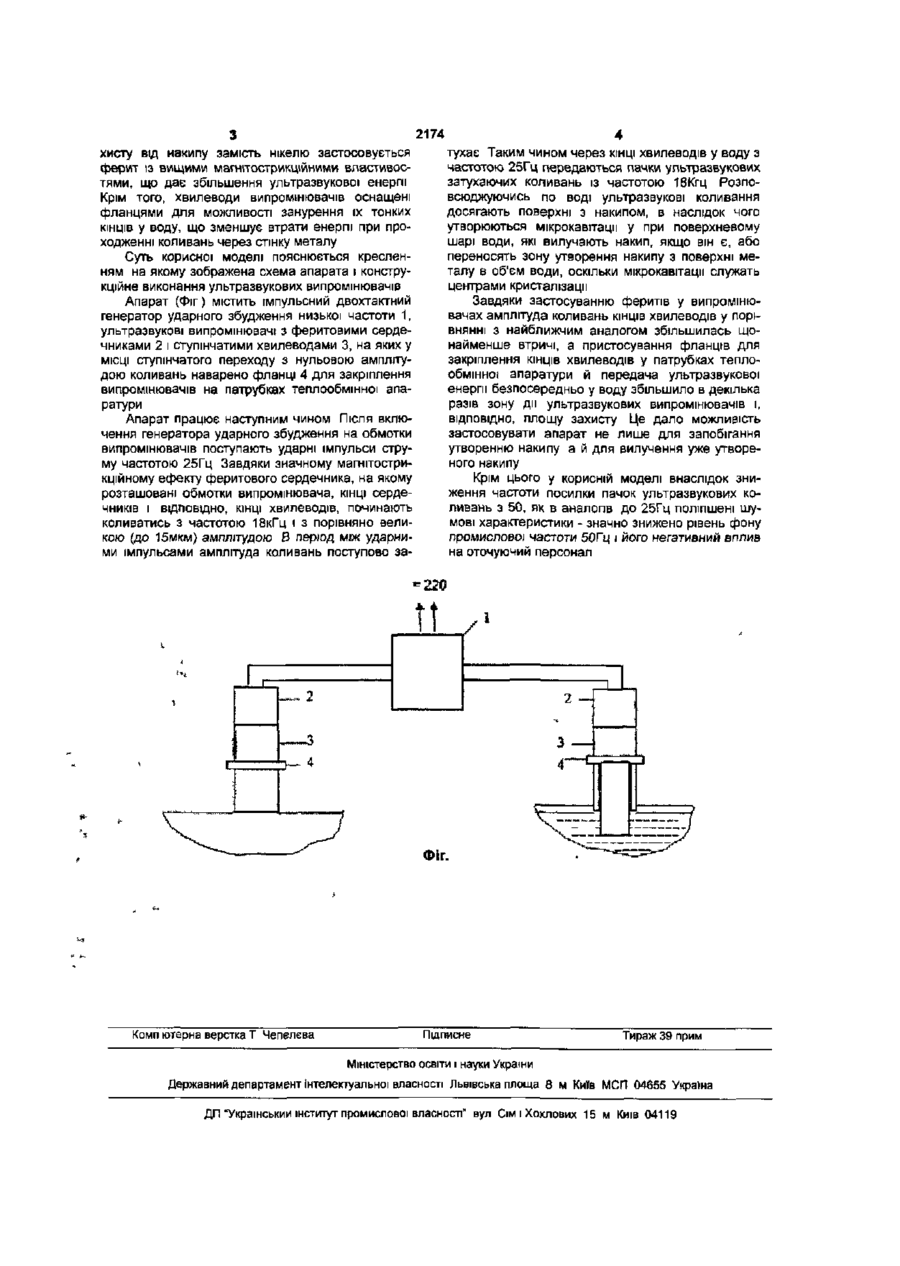

1 Апарат для захисту від накипу, що містить імпульсний генератор ударного збудження та принаймні один магнітострикційний ультразвуковий випромінювач із ступінчастим хвилеводом який відрізняється тим, що як магнітостриктор у випромінювачі застосовується магнітострикційний ферит 2 Апарат для захисту від накипу за п 1, який відрізняється тим, що кожний хвилевід ультразвукового випромінювача оснащений фланцем для занурення у воду тонкого кінця хвилевода Корисна модель відноситься до засобів боротьби з накипом, зокрема, до засобів на основі ультразвукового методу запобігання та вилучення накипу Основна галузь застосування - бойлерні та котельні систем тепловодопостачання Відомий апарат "Волна" (Методические указания по применению ультразвуковой установки «Волна», НПП «Агроприбор», г Пенза, РФ, 19Э4г) застосовується для запобігання утворенню накипу на внутрішніх стінках поверхонь нагріву парових, водогрійних котлів і теплообмінної апаратури та апарат "А1-АУН" (Технические условия ТУ 10-2411-89, ВПО «Союзагропромтара», Руставский ЭМЗ, використовується для боротьби з накипоутворенням у парових котлах низького тиску, решиферах, випарних установках, бойлерах, пароводяних і водоводяних підігрівачах Ці апарати складаються з імпульсного двотактного генератора ударного збудження та двох магнітострикційних ультразвукових випромінювачів із конусними хвильоводами Випромінювачі наварені на ЗОВНІШНІ СТІНКИ поверхонь нагріву і електрично з'єднані з генератором Такі апарати забезпечують запобігання утворенню накипу, проте зона дії ультразвукових випромінювачів недостатня Основною причиною є обмеження магнітострикційної властивості нікелевого пакета, а також низький коефіцієнт підсилення сигналу конусного хвилеводу Найбільш близький за технічною суттю до пропонованої корисної моделі є апарат для захисту від накипу УЗГ-4 (Державна акціонерна компанія "Теплоенергетик", м Донецьк, Экспрессинформация, серия теплоснабжение и електро снабжение, вып 10, Москва, 1990г) який містить імпульсний двохтактний генератор ударного збудження та два ультразвукові випромінювачі з нікелевими магнітострикторами і ступінчатими хвилеводами для зовнішнього наварювання на теплообмінну апаратуру Завдяки застосуванню ступінчатих хвилеводів з вищим, ніж у конусних коефіцієнтом підсилення сигналу збільшена зона дії випромінювачів і вони можуть використовуватись на більш потужних теплообмінниках Проте такі апарати також не в змозі захистити від утворення накипу послідовно з'єднані секції теплообмінної апаратури через недостатню зону дії ультразвукових випромінювачів і їх можна застосовувати тільки на нових або почищених теплообмінниках В основу корисної моделі покладено завдання створення апарата зі збільшеною енергією ультразвукових коливань і, ВІДПОВІДНО розширеною зоною дії ультразвукових випромінювачів Це можливо при використанні замість нікелю магнітострикційних феритів із вищими ніж у нікелю характеристиками і, ВІДПОВІДНО більшою амплітудою коливань хвилеводу Для збільшення передачі ультразвукової енергії у воду, конструкція випромінювачів повинна забезпечити безпосередній контакт хвилеводу з водою замість наварювання його на зовнішню стінку апарата й передачу ультразвукової енергії через метал із погашенням значної й частини Це розширить зону дії ультразвукових випромінювачів Суть корисної моделі полягає в тому, що в ультразвукових випромінювачах апарата для за 2174 тухає Таким чином через КІНЦІ хвилеводів у воду з частотою 25Гц передаються пачки ультразвукових затухаючих коливань із частотою 18Кгц Розповсюджуючись по воді ультразвукові коливання досягають поверхні з накипом, в наслідок чого утворюються мікрокавітаци у при поверхневому шарі води, які вилучають накип, якщо він є, або переносять зону утворення накипу з поверхні металу в об'єм води, оскільки мікрокавітацм служать центрами кристалізації Завдяки застосуванню феритів у випромінювачах амплітуда коливань КІНЦІВ хвилеводів у порівнянні з найближчим аналогом збільшилась щонайменше втричі, а пристосування фланців для закріплення КІНЦІВ хвилеводів у патрубках теплообмінної апаратури й передача ультразвукової енергії безпосередньо у воду збільшило в декілька разів зону дії ультразвукових випромінювачів і, ВІДПОВІДНО, площу захисту Це дало можливість застосовувати апарат не лише для запобігання утворенню накипу а й для вилучення уже утвореного накипу Крім цього у корисній моделі внаслідок зниження частоти посилки пачок ультразвукових коливань з 50, як в аналопв до 25Гц поліпшені шумові характеристики - значно знижено рівень фону промислової частоти 50Гц і його негативний вплив на оточуючий персонал хисту від накипу замість нікелю застосовується ферит із вищими магнітострикційними властивостями, що дає збільшення ультразвукової енергії Крім того, хвилеводи випромінювачів оснащені фланцями для можливості занурення їх тонких КІНЦІВ у воду, що зменшує втрати енергії при проходженні коливань через стінку металу Суть корисної моделі пояснюється кресленням на якому зображена схема апарата і конструкційне виконання ультразвукових випромінювачів Апарат (Фіг) містить імпульсний двохтактний генератор ударного збудження низької частоти 1, ультразвукові випромінювачі з феритовими сердечниками 2 і ступінчатими хвилеводами 3, на яких у МІСЦІ ступінчатого переходу з нульовою амплітудою коливань наварено фланці 4 для закріплення випромінювачів на патрубках теплообмінної апаратури Апарат працює наступним чином Після включення генератора ударного збудження на обмотки випромінювачів поступають ударні імпульси струму частотою 25Гц Завдяки значному магнітострикційному ефекту феритового сердечника, на якому розташовані обмотки випромінювача, КІНЦІ сердечників і ВІДПОВІДНО, КІНЦІ хвилеводів, починають коливатись з частотою 18кГц і з порівняно великою (до 15мкм) амплітудою В період між ударними імпульсами амплітуда коливань поступово за 220 . З Фіг. Комп ютерна верстка Т Чепепєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент Інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім і Хохлових 15 м Київ 04119
