Пристрій електроімпульсний для очищення від накипу

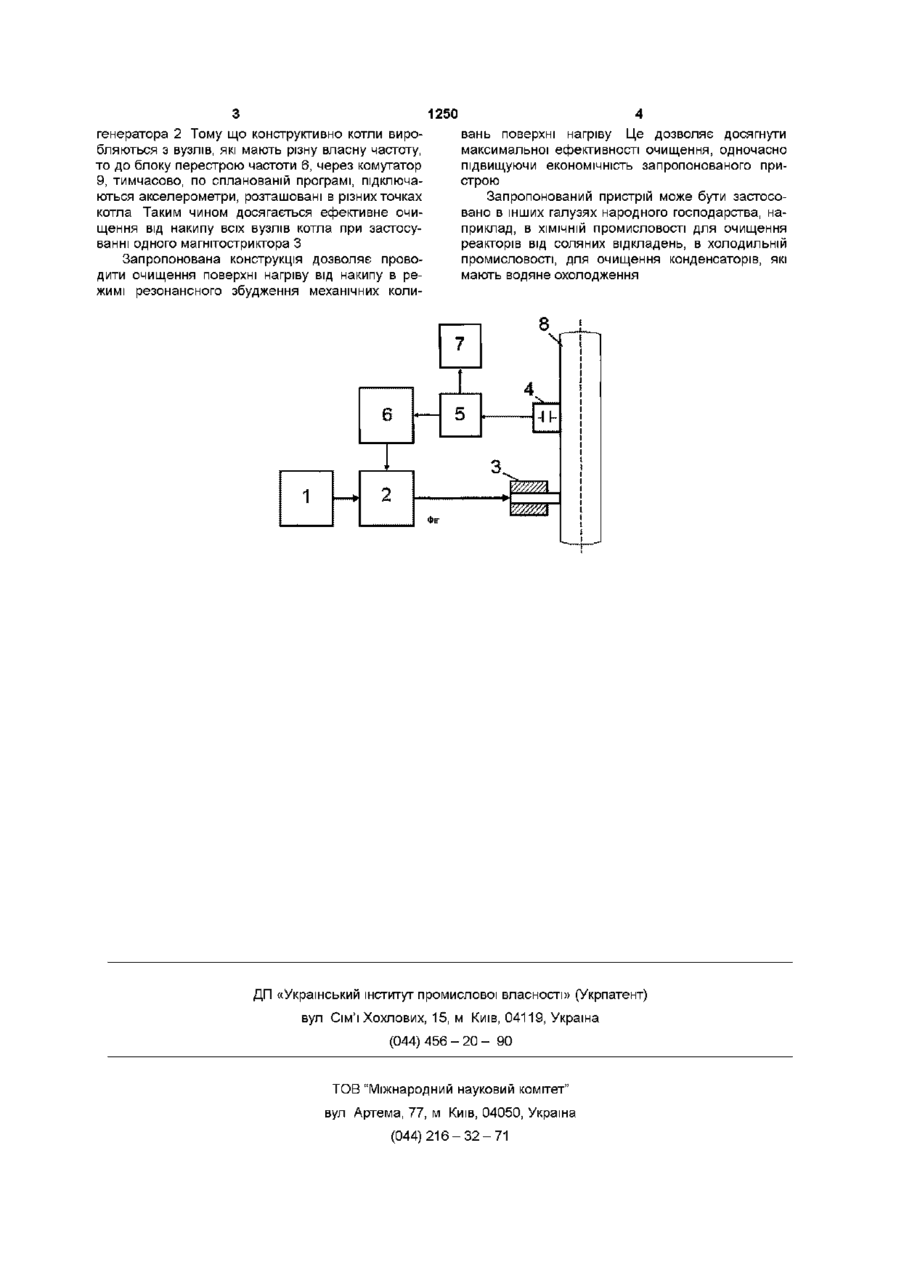

Пристрій електроімпульсний для очищення від накипу, що складається з джерела живлення, генератора змінного струму та магнітостриктора, який відрізняється тим, що до генератора підключено блок перестройки частоти слідування імпульсів генератора, до якого підключено встановлений на поверхні нагріву акселерометр, який має підсилювач та індикатор Запропонований пристрій зображено на Фіг, він складається з джерела живлення 1, генератора змінного струму 2, підключеного до нього магнітостриктора 3, а також підключеного у свою чергу через блок перестрою частоти 6, та підсилювач 5, акселерометра 4, та індикатора 7, /див Фіг / Пристрій працює наступним чином На зазначений до очищення елемент котла встановлюють магнітостриктор 3 та акселерометр 4 Генератор струму 2 виробляє імпульси струму, які надходять на магнітостриктор 3 Магнітне поле та коливання магнітостриктора 3 розповсюджуються по металу поверхні нагріву, змушуючи його коливання як за рахунок магнітострикційного ефекту, так і за рахунок механічних коливань сердечника магнітостриктора Так як поверхні відкладення мають різний з металом модуль пружність, відбувається їх відшарування від поверхні нагріву Ця дія електромагнітного поля на воду приведе до переводу накипу в мілко-дисперсійну, аморфну форму, облегшуючи, тим самим, процес, їх усунення періодичною продувкою котла Розташований, на поверхні нагріву 8, акселерометр 4, контролює рівень механічних коливань поверхні нагріву та передає сигнал через підсилювач 5 на блок перестрою частоти 6 Перестроювання частоти генератора 2 відбувається в ручному або автоматичному режимі та контролюється по індикатору 7 По максимальним показникам індикатору буде фіксуватися випадок досягнення резонансу системи, т ч співпадання збуджуючої частоти генератора 2 та власної частоти вузла поверхні нагріву 8 У цьому випадку будуть спостерігатися коливання поверхні нагріву з максимальною амплітудою, а на "підкачування" цих коливань буде потрібно мінімальна потужність О ю 1250 генератора 2 Тому що конструктивно котли виробляються з вузлів, які мають різну власну частоту, то до блоку перестрою частоти 6, через комутатор 9, тимчасово, по спланованій програмі, підключаються акселерометри, розташовані в різних точках котла Таким чином досягається ефективне очищення від накипу всіх вузлів котла при застосуванні одного магнітостриктора З Запропонована конструкція дозволяє проводити очищення поверхні нагріву від накипу в режимі резонансного збудження механічних коли вань поверхні нагріву Це дозволяє досягнути максимальної ефективності очищення, одночасно підвищуючи економічність запропонованого пристрою Запропонований пристрій може бути застосовано в інших галузях народного господарства, наприклад, в ХІМІЧНІЙ промисловості для очищення реакторів від соляних відкладень, в холодильній промисловості, для очищення конденсаторів, які мають водяне охолодження ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
