Кришка транспортна

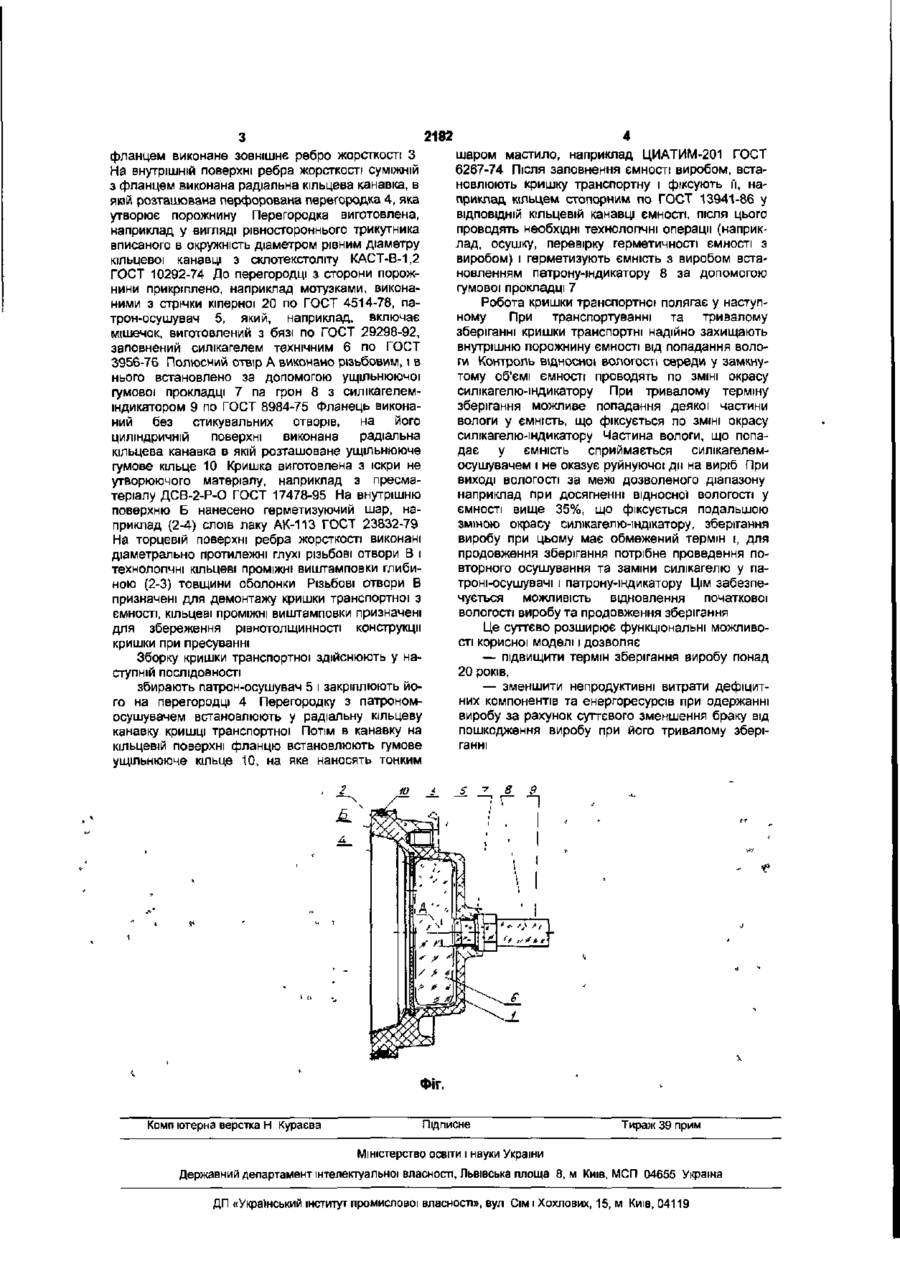

1 Кришка транспортна, що складається з оболонки з центральним отвором і фланця, яка відрізняється тим, що між оболонкою та флан цем виконане зовнішнє ребро жорсткості, на внутрішній поверхні якого розташована перегородка з силікагелевим патроном-осушником, у центральному отворі встановлений силікагелевий патроніндикатор, на циліндричній поверхні фланця виконана радіальна кільцева канавка, в якій розташоване ущільнююче кільце 2 Кришка транспортна за п 1, яка відрізняється тим, що вона виконана з неіскроутворювального матеріалу 3 Кришка транспортна за п 1, яка відрізняється тим, що на внутрішню поверхню нанесений герметизуючий шар Корисна модель відноситься до пристрою для герметизації ємностей з виробом, захисту виробу від дії вологи при транспортуванні, зберіганні та експлуатації і може бути використана у будь яких галузях народного господарства для зберігання, перевезення та експлуатації токсичних, пожароненебезпечних та інших виробів, які потребують захисту від руйнуючої дії вологи В техніці широко ВІДОМІ, наприклад кришки пластмасові по ГОСТ 25930-83, призначені для захисту контактних частин електричних циліндричних з'єднувачей від забруднення, механічних пошкоджень при транспортуванні, зберіганні та експлуатації виробів При використанні згаданих пристроїв по прямому призначенню стверджується рівень їх функціонально-експлуатаційних характеристик, але при спробі розширювання область використання обмежена суттєвими недоліками — значно мала номенклатура пристроїв для зберігання, — не можливість забезпечення потрібної вологості зберігаємих пристроїв В якості прототипу корисної моделі, що заявляється, вибраного заявником із аналогів за рядом суттєвих ознак, схожих з ознаками пропонуємо!, належить прийняти кришки торцеві високі з отвором для манжетного ущільнювання по ГОСТ 18512-73, які призначені для герметизації ПІДШИП відомого пристрою треба віднести — наявність конструктивних специфічностей (стикувальні отвори у фланці, та ущільнення по стикувальній поверхні), які не дозволяють використовування прототипу по прямому призначенню, — недостатня герметизуюча здатність прототипу від попадання вологи В основу корисної моделі поставлена задача підвищення надійності та герметизуючої здатності кришки шляхом забезпечення контролю вологості у процесі зберігання, що значно розширює функціональні можливості корисної моделі Поставлена задача вирішується тим, що між оболонкою та фланцем виконане зовнішнє ребро жорсткості, на внутрішній поверхні якого розташовано перегородку з силікагелевим патрономосушувачем, у центральному отворі встановлений силікагєлевий патрон-індикатор фланець виконаний без стикувальних отворів, а на циліндричній поверхні виконана радіальна кільцева канавка в якій розташоване ущільнююче кільце Кришка виконана з іскри не утворюючого матеріалу, на и внутрішню поверхню нанесено герметизуючий шар Для пояснення суті корисної моделі що заявляється, доказу можливості використання, подається креслення, на якому наводиться приклад конкретного виконання На фігурі зображений загальний вигляд кришки транспортної в зборі, яка складається з оболонки 1 з центральним полюсним отвором А і фланцем 2 Між оболонкою та НИКІВ кочення ВІДОМІ кришки містять оболонку з центральним отвором і фланець До недоліків 00 CM З 2182 шаром мастило, наприклад ЦИАТИМ-201 ГОСТ 6267-74 Після заповнення ємності виробом, встановлюють кришку транспортну і фіксують ґі, наприклад кільцем стопорним по ГОСТ 13941-86 у ВІДПОВІДНІЙ кільцевій канавці ємності, після цього проводять необхідні технологічні операції (наприклад, осушку, перевірку герметичності ємності з виробом) і герметизують ємність з виробом встановленням патрону-індикатору 8 за допомогою гумової прокладці 7 Робота кришки транспортної полягає у наступному При транспортуванні та тривалому зберіганні кришки транспортні надійно захищають внутрішню порожнину ємності від попадання вологи Контроль відносної вологості середи у замкнутому об'ємі ємності проводять по ЗМІНІ окрасу силікагелю-індикатору При тривалому терміну зберігання можливе попадання деякої частини вологи у ємність, що фіксується по ЗМІНІ окрасу силікагелю-індикатору Частина вологи, що попадає у ємність сприймається силікагелемосушувачем і не оказує руйнуючої ди на виріб При виході вологості за межі дозволеного діапазону наприклад при досягненні відносної вологості у ємності вище 35%, що фіксується подальшою зміною окрасу силжагелю-індікатору, зберігання виробу при цьому має обмежений термін і, для продовження зберігання потрібне проведення повторного осушування та заміни силікагелю у патроні-осушувачі і патрону-індикатору Цім забезпечується можливість відновлення початкової вологості виробу та продовження зберігання фланцем виконане зовнішнє ребро жорсткості З На внутрішній поверхні ребра жорсткості суміжній з фланцем виконана радіальна кільцева канавка, в якій розташована перфорована перегородка 4, яка утворює порожнину Перегородка виготовлена, наприклад у вигляді рівностороннього трикутника вписаного в окружність діаметром рівним діаметру кільцевої канавці з склотекстоліту КАСТ-В-1,2 ГОСТ 10292-74 До перегородці з сторони порожнини прикріплено, наприклад мотузками, виконаними з стрічки кіперної 20 по ГОСТ 4514-78, патрон-осушувач 5, який, наприклад, включає мішечок, виготовлений з бязі по ГОСТ 29298-92, заповнений силікагелем технічним 6 по ГОСТ 3956-76 Полюсний отвір А виконано різьбовим, і в нього встановлено за допомогою ущільнюючої гумової прокладці 7 па фон 8 з силікагелеміндикатором 9 по ГОСТ 8984-75 Фланець виконаний без стикувальних отворів, на його циліндричній поверхні виконана радіальна кільцева канавка в якій розташоване ущільнююче гумове кільце 10 Кришка виготовлена з іскри не утворюючого матеріалу, наприклад з пресматеріалу ДСВ-2-Р-0 ГОСТ 17478-95 На внутрішню поверхню Б нанесено герметизуючий шар, наприклад (2-4) слоїв лаку АК-113 ГОСТ 23832-79 На торцевій поверхні ребра жорсткості виконані діаметрально протилежні глухі різьбові отвори В і технологічні кільцеві проміжні виштамповки глибиною (2-3) товщини оболонки Різьбові отвори В призначені для демонтажу кришки транспортної з ємності, кільцеві проміжні виштамповки призначені для збереження рівнотолщинності конструкції кришки при пресуванні Це суттєво розширює функціональні можливості корисної моделі і дозволяє — підвищити термін зберігання виробу понад 20 років, — зменшити непродуктивні витрати дефіцитних компонентів та енергоресурсів при одержанні виробу за рахунок суттєвого зменшення браку від пошкодження виробу при його тривалому зберіганні Зборку кришки транспортної здійснюють у наступній ПОСЛІДОВНОСТІ збирають патрон-осушувач 5 і закріплюють його на перегородці 4 Перегородку з патрономосушувачем встановлюють у радіальну кільцеву канавку кришці транспортної Потім в канавку на кільцевій поверхні фланцю встановлюють гумове ущільнююче кільце 10, на яке наносять тонким 10 Фіг. Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ, МСП 04655 Україна ДП «Український інститут промислової власності», вул Сім і Хохлових, 15, м Київ, 04119
