Верстат для виготовлення решіток ящиків з гофрованого картону

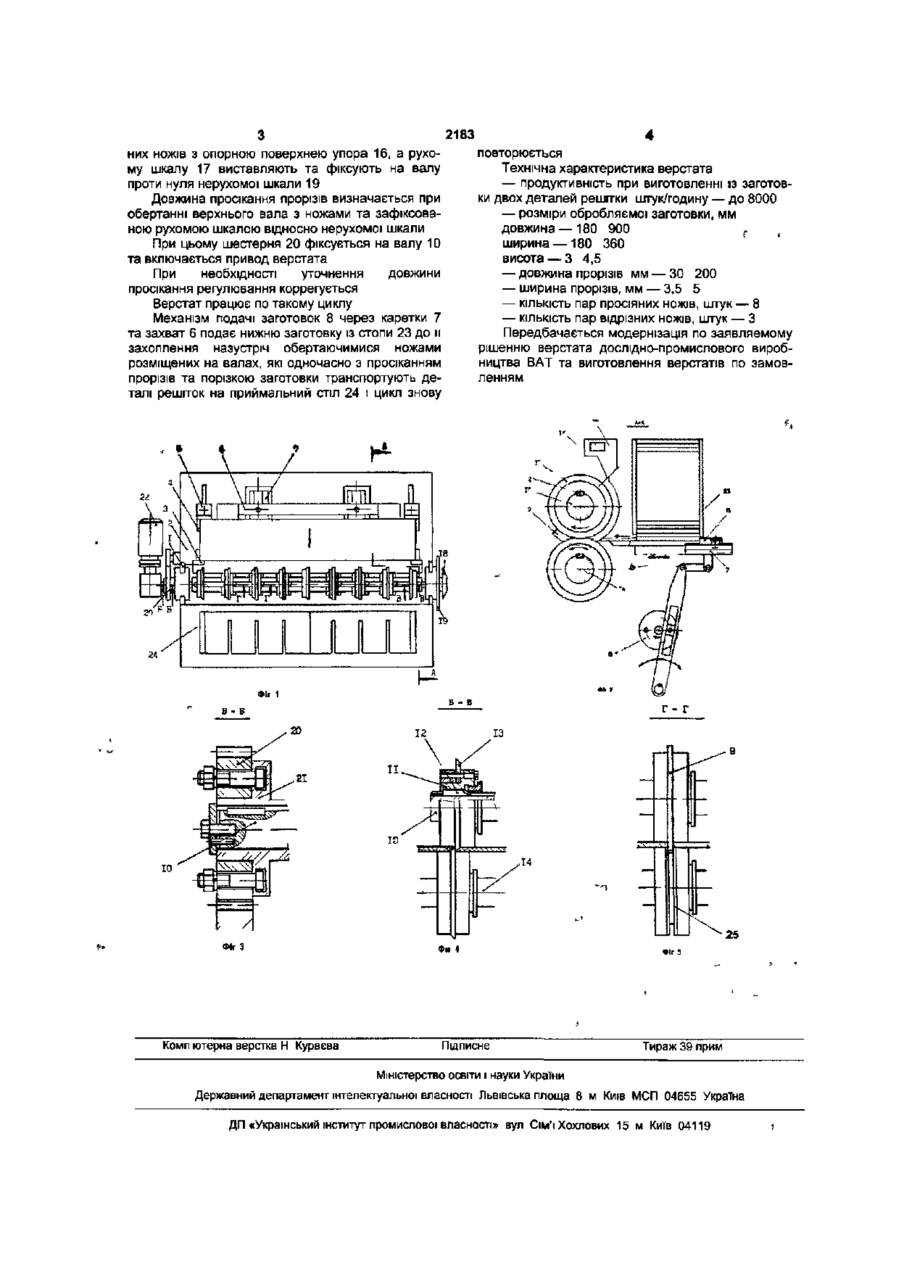

Верстат для виготовлення решггок ящиків з гофрованого картону, який містить змонтовані на станині привідний механізм подачі заготовок із регульованим відносно кареток захватом, верхній та нижній вали із просічними ножами, що обертаються назустріч один одному, вертикальні обмежувачі для базування переднього торця заготовки, напрямні та рухому стінку для обмеження заготовок по ширині та задньому торцю, пристрій для регулювання довжини прорізів, який відрізняється тим, що на валах установлені відрізні ножі з забезпеченням можливості їх переміщення вздовж валів та фіксації, а на стояку стола розміщено лі Корисна модель відноситься до обладнання для виготовлення тари із гофрокартону Відомий верстат для просікання прорізів в картоних заготовках, утримуючий змонтовані на станині приводний механізм подачі заготовок із регулюемим відносно каретки захватом, верхній та нижній назустріч обертаючиїся вали з просічними ножами, вертикальні обмежники для базування переднього торця заготовки, спрямовуючі і рухому стінку для обмеження заготовок по ширині і задньому торцю та пристрій для регулювання довжини просікання прорізів (а с СРСР №141991 6 кл В31В1/22, Б В №32, 1988р Прототип) Недоліком такого конструктивного рішення є вузька технологічна можливість верстата, так як забезпечується виконання тільки операції просікання прорізів в одній заготовці В основу розробки корисної моделі поставлена мета - удосконалення конструкції прототипу шляхом розширення технологічних можливостей верстата для виготовлення із одної заготовки двох деталей решітки, зниженню трудозатрат та підвищенню продуктивності Суть розробки — розміщення на валах верстата утримуючих просічні ножі відрізних ножів з забезпеченням можливості їх переміщення уздовж валів та фіксації для різки заготовки в задані розміри деталей та оснащення верстата лічильником На кресленнях приведені на фіг 1 — загальний вигляд верстата, на фіг 2 — розріз А-А на фіг 1, на фіг 3 — розріз Б-Б на фіг 1 та на фіг 4 — розріз В-В та Г-Г на фіг 1 Верстат містить в собі станину 1 із столом 2 з установленими на ньому вертикальними обмежувачами 3 для базування по ним передніх торців заготовок, спрямовуючі 4 для обмеження заготовок по ширині та вертикальну рухому стінку 5 для обмеження заготовок із задньої сторони рухомий захват 6, який має настроювальне переміщення відносно кареток 7, кулісний механізм подачі заготовок 8, вали 10 і 14 з просічними ножами 9 і 25 та відрізними ножами 13, які закріплені в оправках 11 з можливістю переміщення та фіксації на шпонках 12, пристрій для регулювання довжини прорізей з упором 16 для установлення початкового нульового положення просічних ножей 9, який може переміщуватись по напрямній 17, шестернею 20 з переходною втулкою 21, закріплених на валу 10, даючим можливість повороту вала 10 з ножами відносно шестерні при знятім зусиллі затяжки, приводом 22, забезпечуючим зустрічне обертання валів та зворотно-поступальний рух кулісного механізму Підготовка верстата до роботи заключається в слідуючім Виставляються та закріплюються просічні та відрізні ножі на валах в розміри просікання та різки заготовки на дві деталі решітки Відносно обмежувача 3 та стопи заготовок 23 виставляються спрямовуючі 4, рухома стінка 5 та рухомий захват 6 відносно каретки 7, що відповідає началу циклу роботи верстата із положення заднього торця заготовки Верхній вал з просічними та відрізними ножами при розфіксованій відносно нього шестерні 20 повертається до суміщення кінця одного із просія чильник КІЛЬКОСТІ деталей 00 2183 них ножів з опорною поверхнею упора 16, а рухому шкалу 17 виставляють та фіксують на валу проти нуля нерухомої шкали 19 Довжина просікання прорізів визначається при обертанні верхнього вала з ножами та зафіксованою рухомою шкалою відносно нерухомої шкали При цьому шестерня 20 фіксується на валу 10 та включається привод верстата При необхідності уточнення довжини просікання регулювання коррегується Верстат працює по такому циклу Механізм подачі заготовок 8 через каретки 7 та захват 6 подає нижню заготовку із стопи 23 до її захоплення назустріч обертаючимися ножами розміщених на валах, які одночасно з просіканням прорізів та порізкою заготовки транспортують деталі решіток на приймальний стіл 24 і цикл знову повторюється Технічна характеристика верстата — продуктивність при виготовленні із заготовки двох деталей решітки штук/годину — до 8000 — розміри обробляємої заготовки, мм довжина—180 900 f ( ширина—180 360 висота — 3 4,5 — довжина прорізів мм — ЗО 200 — ширина прорізів, мм — 3,5 5 — КІЛЬКІСТЬ пар просіяних ножів, штук — 8 — КІЛЬКІСТЬ пар відрізних ножів, штук — З Передбачається модернізація по заявляемому рішенню верстата дослідно-промислового виробництва ВАТ та виготовлення верстатів по замовленням и ІЗ Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП «Український інститут промислової власності» вул Сім'ї Хохлових 15 м Київ 04119
