Привід ножа різального апарата

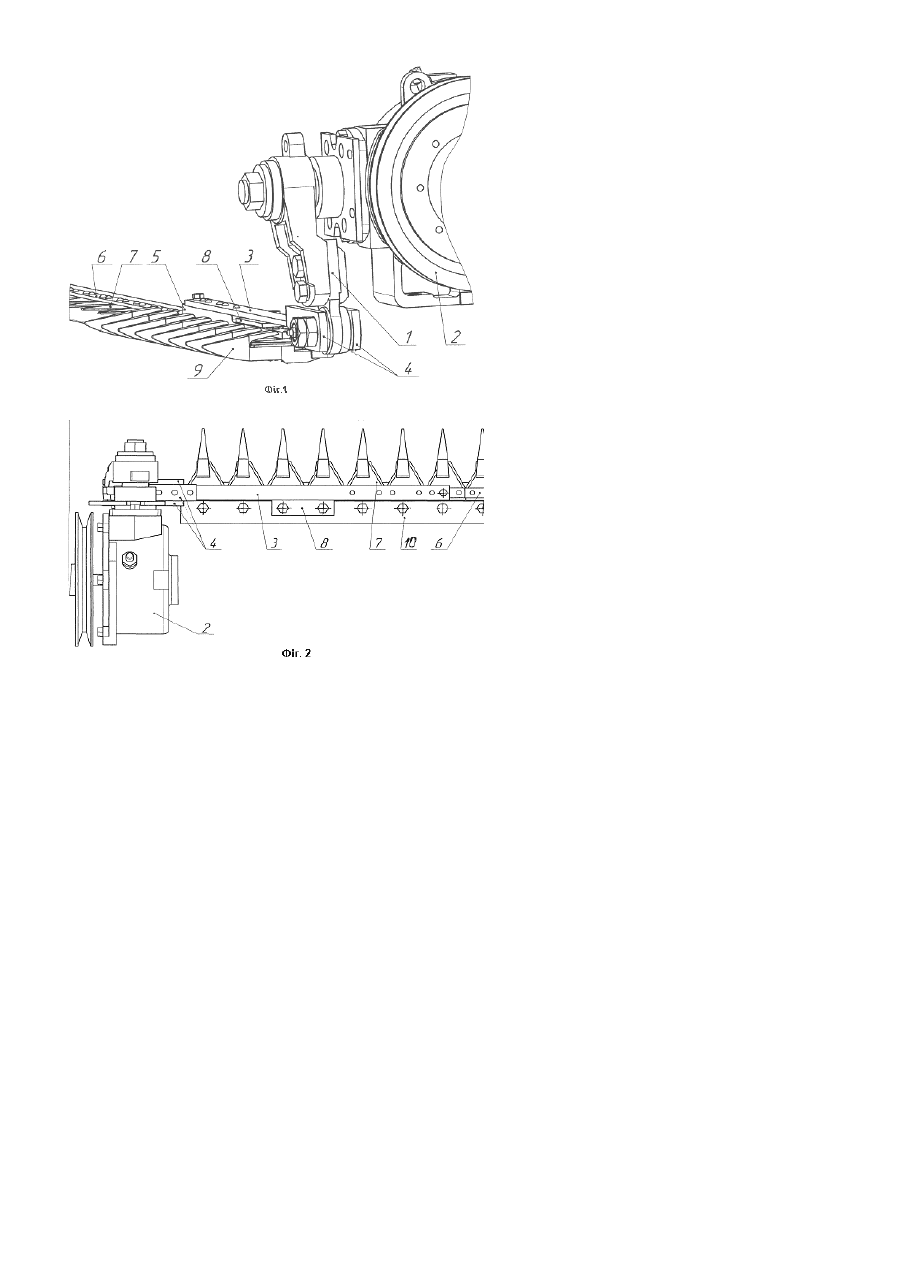

Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до пристроїв для збирання ріпаку, жниварок для скошування зернових культур в валок, жниварок для збирання зернових культур прямим комбайнуванням (хедерів), і др. кормо, та зернозбиральної техніки, у котрих привод ножа різального апарата здійснюється від механізму „хитної шайби" (далі за текстом МХШ) з горизонтально розташованим ведучим валом. Найближчим до заявленого об'єкту аналогом є привід різального апарата жниварки комбайна самохідного зернозбирального „ДОН-1500" і „ДОН-1200" [див. „Техничний опис та інструкція по експлуатації" м.Ростов-наДону, 1987р., завод-виробник - ВО „Ростсельмаш" ім. Ю.В.Андронова], який здійснюється від важеля МХШ, через подвійне шарнірне з'єднання проміжної серги, з головкою рухомого ножа жниварки. Недоліком цієї конструкції є те, що в час роботи різального апарата широка частина основи головки ножа переміщується між верхньою та нижньою напрямними і в момент зміни напрямку руху ножа, при існуючих зазорах між головкою ножа й напрямними, відбуваються удари (чим більше зазори, тим сильніше удари), і одночасно з'я вляється ударне навантаження на всі елементи конструкції жниварки, що знижує її ресурс в цілому. Крім цього, в районі першого сегмента рухомого ножа неможливо встановити сталевий або чавунний, або штампозварювальний палець з протирізальними пластинами - через розташування напрямних, що негативно позначається на якості зрізу скошеної маси в районі головки ножа. Це примусило встановити окремо протирізальну пластину (без пальця) на іншому (у порівнянні з пальцями різального апарата - не на брусі) конструктивному елементі, що затрудняє розташування в одній площині різальних кромок окремої протирізальної пластини (у районі головки ножа) і протирізальної пластини найближчого до неї пальця. В основу корисної моделі поставлено задачу удосконалення конструкції приєднання важеля МХШ до головки ножа різального апарата, яка виключає або значно зменшує в час різання знакозмінні напруження вигину в спинці рухомого ножа у вертикальній площині (тобто врівноважує сили інерції ножа та привода різального апарата) за рахунок анулювання проміжної серги і нижньої та верхньої напрямних, спрощення конструкції головки ножа, що забезпечить якісний зріз скошеної маси в районі головки ножа різального апарата, підвищить надійність виконання технологічного процесу та самого виробу. Поставлена задача вирішується тим, що привід ножа має удосконалену конструкцію і здійснюється шарнірно від важеля МХШ безпосередньо через головку ножа, яка виконана у вигляді вилки, з'єднаною з плоскою стрічкоюпружиною, причому ширина цієї стрічки-пружини розташована в горизонтальній площині (тобто паралельно ножовій стрічки) та на одному рівні з віссю шарніра головки ножа. Стрічка-пружина головки ножа сприймає на себе вертикальні й горизонтальні нагрузки переміщення важеля МХШ. Др угий кінець плоскої стрічки-пружини з'єднаний з основою рухомого ножа далі перших сегментів, а притискач рухомого ножа встановлений на перших сегментах, що зменшує вплив вертикальних складових сил важеля МХШ на головку ножа при зміні напрямку руху ножа. Крім того всі протирізальні пластини пальців різального апарата (починаючи з першого сегмента) розташовані в одній площині, так як встановлені на одному конструктивному елементі-брусі, в результаті чого забезпечується в районі головки ножа рівномірний якісний зріз скошеної маси. Далі корисна модель пояснюється кресленнями: на Фіг.1 зображений привод ножа різального апарата в аксонометричній проекції (останні пальці 9 різального апарата умовно не показані); на Фіг.2 -привод ножа різального апарата (вид зверху). Привід ножа різального апарата складається з: важеля 1 механізму „хитної шайби" 2, до якого шарнірно приєднана плоска стрічка-пружина З, яка одним кінцем з'єднана з вилкою 4, а другим кінцем - з основою 5 рухомого ножа різального апарата. Основа 5 одночасно з'єднана зі спинкою ножа 6, на якій приклепані сегменти 7. Між плоскою стрічкою-пружиною 3 та першими (від привода різального апарата) сегментами 7 установлений на брусів різального апарата притискач 8 рухомого ножа. Привід різального апарата працює слідуючим образом: возвратно-поступовий рух ножа забезпечується механізмом „хитної шайби" 2. В якості з'єднувальної ланки головки важеля 1 МХШ зі спинкою ножа 6 різального апарата виступає плоска стрічка-пружина 3, яка шарнірно з'єднана безпосередньо з головкою важеля 1. Завдяки тому, що плоска стрічка-пружина 3 розташована в горизонтальній площині (тобто паралельно ножовій стрічки) і на одному рівні з віссю шарніра головки ножа, та розташуванню притискача 8 ножа поблизу шарнірного з'єднання головки ножа 3, 4 з важелем 1 МХШ значно зменшуються знакозмінні напруження вигину в спинці ножа в вертикальній площині, і, за рахунок цього підвищується надійність протікання технологічного процесу забезпечується якісний зріз скошеної маси в районі головки ножа різального апарата та підвищується надійність виробу в цілому. Таким чином, можна вважати, що запропонована конструкція привода ножа різального апарата від механізму „хитної шайби" має нову, невідому раніше конструкцію, яка дозволяє виконати поставлену задачу і є промислове придатною.
