Механізм приводу різального апарата жниварки

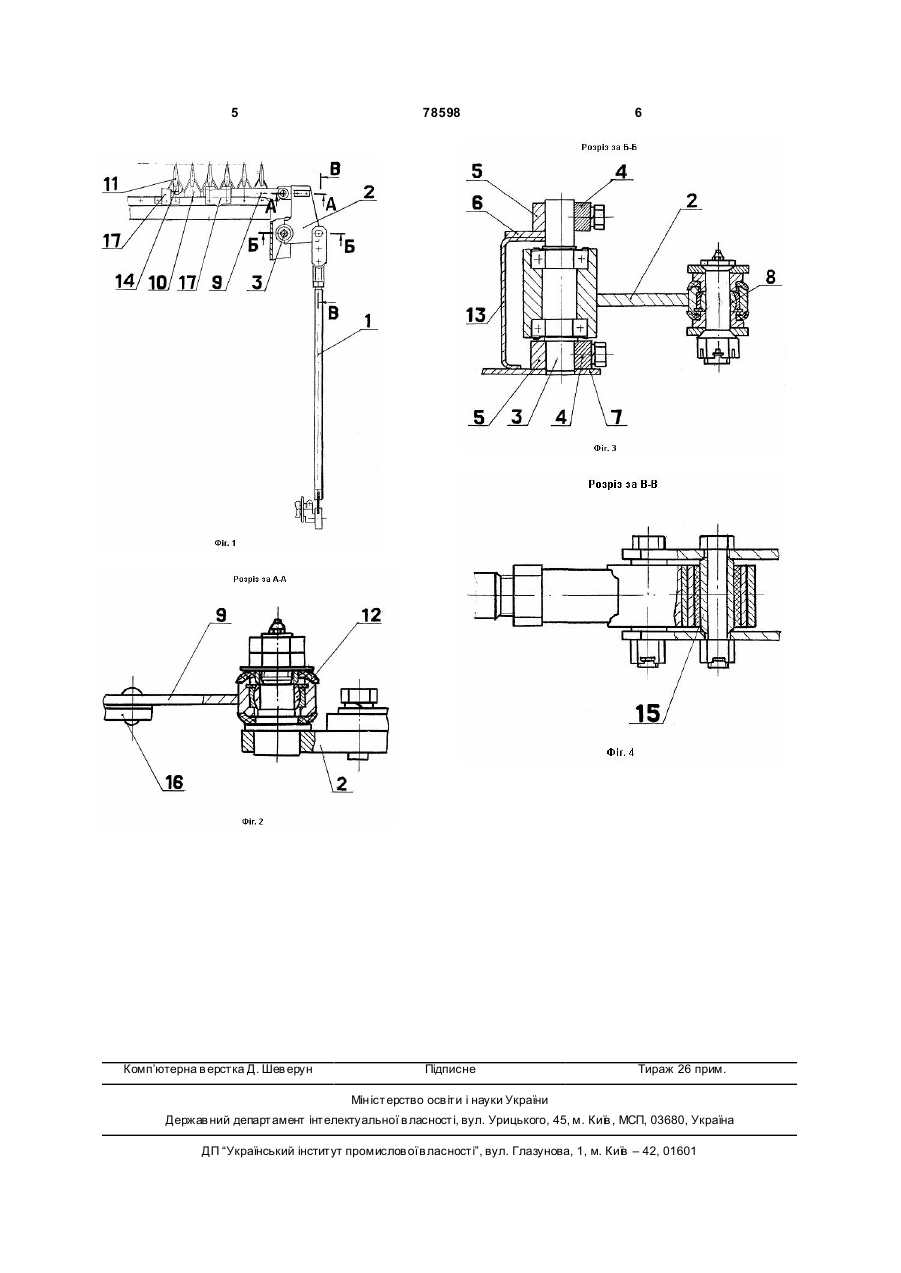

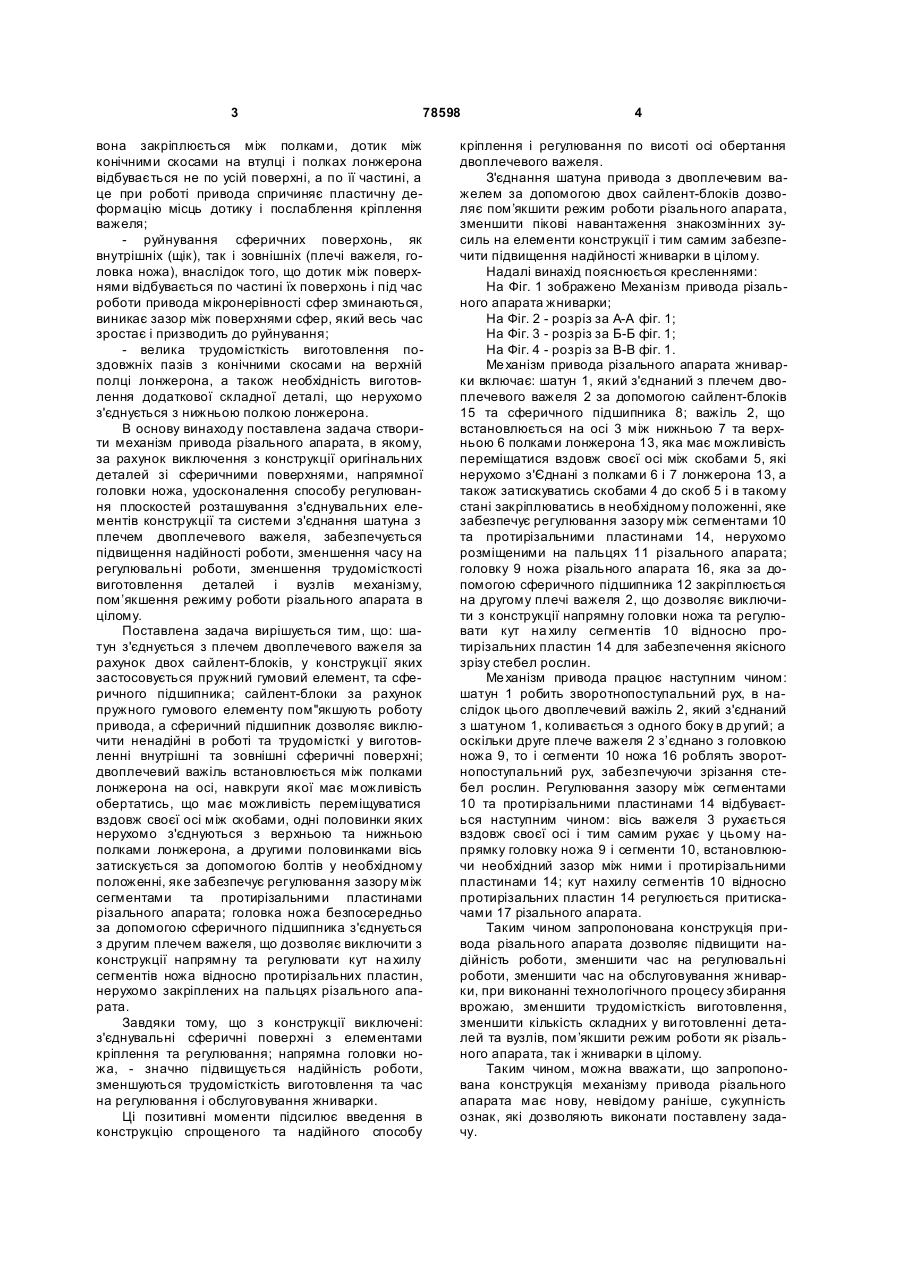

1. Механізм приводу різального апарата жниварки, який включає шатун, що з'єднаний з одним з плечей двоплечого важеля, який встановлений на осі між верхньою і нижньою полицями лонжерона та має можливість обертання навколо неї, C2 2 (19) 1 3 78598 вона закріплюється між полками, дотик між конічними скосами на втулці і полках лонжерона відбувається не по усій поверхні, а по її частині, а це при роботі привода спричиняє пластичну деформацію місць дотику і послаблення кріплення важеля; - руйнування сферичних поверхонь, як внутрішніх (щік), так і зовнішніх (плечі важеля, головка ножа), внаслідок того, що дотик між поверхнями відбувається по частині їх поверхонь і під час роботи привода мікронерівності сфер зминаються, виникає зазор між поверхнями сфер, який весь час зростає і призводить до руйнування; - велика трудомісткість виготовлення поздовжніх пазів з конічними скосами на верхній полці лонжерона, а також необхідність виготовлення додаткової складної деталі, що нерухомо з'єднується з нижньою полкою лонжерона. В основу винаходу поставлена задача створити механізм привода різального апарата, в якому, за рахунок виключення з конструкції оригінальних деталей зі сферичними поверхнями, напрямної головки ножа, удосконалення способу регулювання плоскостей розташування з'єднувальних елементів конструкції та системи з'єднання шатуна з плечем двоплечевого важеля, забезпечується підвищення надійності роботи, зменшення часу на регулювальні роботи, зменшення трудомісткості виготовлення деталей і вузлів механізму, пом’якшення режиму роботи різального апарата в цілому. Поставлена задача вирішується тим, що: шатун з'єднується з плечем двоплечевого важеля за рахунок двох сайлент-блоків, у конструкції яких застосовується пружний гумовий елемент, та сферичного підшипника; сайлент-блоки за рахунок пружного гумового елементу пом"якшують роботу привода, а сферичний підшипник дозволяє виключити ненадійні в роботі та трудомісткі у виготовленні внутрішні та зовнішні сферичні поверхні; двоплечевий важіль встановлюється між полками лонжерона на осі, навкруги якої має можливість обертатись, що має можливість переміщуватися вздовж своєї осі між скобами, одні половинки яких нерухомо з'єднуються з верхньою та нижньою полками лонжерона, а другими половинками вісь затискується за допомогою болтів у необхідному положенні, яке забезпечує регулювання зазору між сегментами та протирізальними пластинами різального апарата; головка ножа безпосередньо за допомогою сферичного підшипника з'єднується з другим плечем важеля, що дозволяє виключити з конструкції напрямну та регулювати кут на хилу сегментів ножа відносно протирізальних пластин, нерухомо закріплених на пальцях різального апарата. Завдяки тому, що з конструкції виключені: з'єднувальні сферичні поверхні з елементами кріплення та регулювання; напрямна головки ножа, - значно підвищується надійність роботи, зменшуються трудомісткість виготовлення та час на регулювання і обслуговування жниварки. Ці позитивні моменти підсилює введення в конструкцію спрощеного та надійного способу 4 кріплення і регулювання по висоті осі обертання двоплечевого важеля. З'єднання шатуна привода з двоплечевим важелем за допомогою двох сайлент-блоків дозволяє пом’якшити режим роботи різального апарата, зменшити пікові навантаження знакозмінних зусиль на елементи конструкції і тим самим забезпечити підвищення надійності жниварки в цілому. Надалі винахід пояснюється кресленнями: На Фіг. 1 зображено Механізм привода різального апарата жниварки; На Фіг. 2 - розріз за А-А фіг. 1; На Фіг. 3 - розріз за Б-Б фіг. 1; На Фіг. 4 - розріз за В-В фіг. 1. Ме ханізм привода різального апарата жниварки включає: шатун 1, який з'єднаний з плечем двоплечевого важеля 2 за допомогою сайлент-блоків 15 та сферичного підшипника 8; важіль 2, що встановлюється на осі 3 між нижньою 7 та верхньою 6 полками лонжерона 13, яка має можливість переміщатися вздовж своєї осі між скобами 5, які нерухомо з'Єднані з полками 6 і 7 лонжерона 13, а також затискуватись скобами 4 до скоб 5 і в такому стані закріплюватись в необхідному положенні, яке забезпечує регулювання зазору між сегментами 10 та протирізальними пластинами 14, нерухомо розміщеними на пальцях 11 різального апарата; головку 9 ножа різального апарата 16, яка за допомогою сферичного підшипника 12 закріплюється на другому плечі важеля 2, що дозволяє виключити з конструкції напрямну головки ножа та регулювати кут на хилу сегментів 10 відносно протирізальних пластин 14 для забезпечення якісного зрізу стебел рослин. Ме ханізм привода працює наступним чином: шатун 1 робить зворотнопоступальний рух, в наслідок цього двоплечевий важіль 2, який з'єднаний з шатуном 1, коливається з одного боку в др угий; а оскільки друге плече важеля 2 з’єднано з головкою ножа 9, то і сегменти 10 ножа 16 роблять зворотнопоступальний рух, забезпечуючи зрізання стебел рослин. Регулювання зазору між сегментами 10 та протирізальними пластинами 14 відбувається наступним чином: вісь важеля 3 рухається вздовж своєї осі і тим самим рухає у цьому напрямку головку ножа 9 і сегменти 10, встановлюючи необхідний зазор між ними і протирізальними пластинами 14; кут нахилу сегментів 10 відносно протирізальних пластин 14 регулюється притискачами 17 різального апарата. Таким чином запропонована конструкція привода різального апарата дозволяє підвищити надійність роботи, зменшити час на регулювальні роботи, зменшити час на обслуговування жниварки, при виконанні технологічного процесу збирання врожаю, зменшити трудомісткість виготовлення, зменшити кількість складних у ви готовленні деталей та вузлів, пом’якшити режим роботи як різального апарата, так і жниварки в цілому. Таким чином, можна вважати, що запропонована конструкція механізму привода різального апарата має нову, невідому раніше, сукупність ознак, які дозволяють виконати поставлену задачу. 5 Комп’ютерна в ерстка Д. Шев ерун 78598 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
