Різальний апарат активного подільника

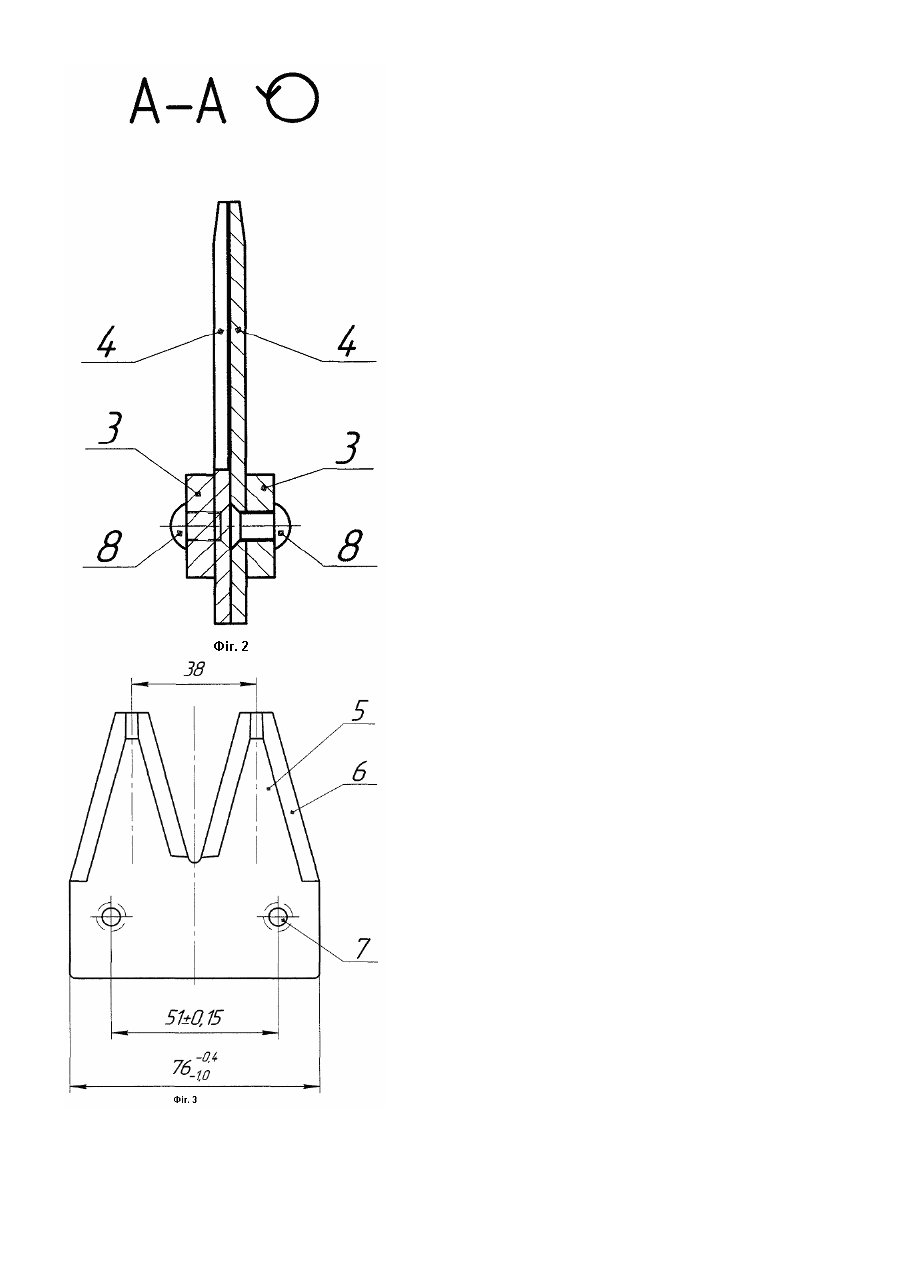

Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до пристроїв для збирання ріпаку. Найближчим до заявленого об’єкту аналогом є різальний апарат бокового (правого або лівого) активного подільника пристрою для збирання ріпаку ПР-6 [див. Керівництво з експлуатації пристрою для збирання ріпаку ПР-6 М.Бердянськ, 2006р., завод-виробник - ВАТ „КБ „Бердянськсільмаш”], який представляє собою безпальцьовий різальний апарат сегментного типу з двома рухомими ножами, в яких відстань між осями суміжних сегментів (тобто різальних крайок) дорівнює кроку різальної частини , а саме 76мм. Недоліком цієї конструкції різального апарата є те, що велика відстань між осями сегментів приводить до: - збільшення величини поперечного та поздовжнього відгину стебел ріпаку в момент його зрізу, що позначається на втратах врожаю при його збиранні; - збільшення технологічної швидкості різання, а при числі коливань ножа 480хв.-1 відбуваються значні інерційні навантаження на активний дільник, раму пристрою та на жниварку з якою він агрегатується, що знижує їх експлуатаційну надійність. В основу корисної моделі поставлено задачу удосконалення конструкції безпальцьового різального апарата з двома рухомими ножами за рахунок застосування рухомих ножів з роздвоєним (з двома лезами) сегментом, що забезпечує зменшення відстані між осями суміжних різальних крайок в два рази, а це гарантує значне зменшення втрат урожаю при збиранні ріпаку і інерційних навантажень на активний дільник, раму пристрою та на жниварку з якою він агрегатується, в наслідок чого підвищується їх експлуатаційна надійність. Поставлена задача вирішується тим, що в конструкції різального апарата активного подільника застосовуються два рухомих ножа з роздвоєним сегментом, завдяки чому відстань між суміжними різальними крайками зменшена в два рази і дорівнює кроку різальної частини, а саме 38мм, через те, що сегмент має два леза, а відстань між отворами, які служать для приєднання сегмента до ножової спинки, не змінюється (залишається колишньою, як в сегменті що змінюється), що дозволяє використовувати наявну технологію пробивання отворів в ножовій спинці і клепку до неї сегментів, та дає можливість не зменшувати міцність ножової спинки, сегмента й заклепок, котрими він прикріплюється до ножової спинки. Далі корисна модель пояснюється кресленнями: на Фіг.1 зображений пропонований різальний апарат активного подільника з роздвоєним сегментом; на Фіг.2 - поперечний переріз різального апарата за А-А; на Фіг.3 роздвоєний сегмент з двома лезами (насіченими або гладкими). Різальний апарат активного подільника складається з двох рухомих ножів 1 й 2, кожний з яких має наступну конструкцію: до ножової спинки 3 щільно приклепані роздвоєні сегменти 4, які мають два леза 5 з різальними крайками 6 та отвори 7, що служать для щільного приєднання заклепками 8 сегмента 4 до ножової спинки 3. Завдяки тому, що в конструкції безпальцьового різального апарата активного подільника пристрою для збирання ріпаку застосовуються рухомі ножі з роздвоєними (з двома лезами) сегментами, за рахунок чого зменшується відстань між осями суміжних різальних крайок вдвічі, що приводить до значного зменшення втрат урожаю при збиранні ріпаку і інерційних навантажень на активний дільник, раму пристрою та на жниварку з якою він агрегатується, в наслідок чого підвищується їх експлуатаційна надійність. Таким чином, можна вважати, що запропонована конструкція різального апарата активного подільника (правого або лівого) пристрою для збирання ріпаку має нову, невідому раніше конструкцію, яка дозволяє виконати поставлену задачу і є промислове придатною.
