Різальний апарат

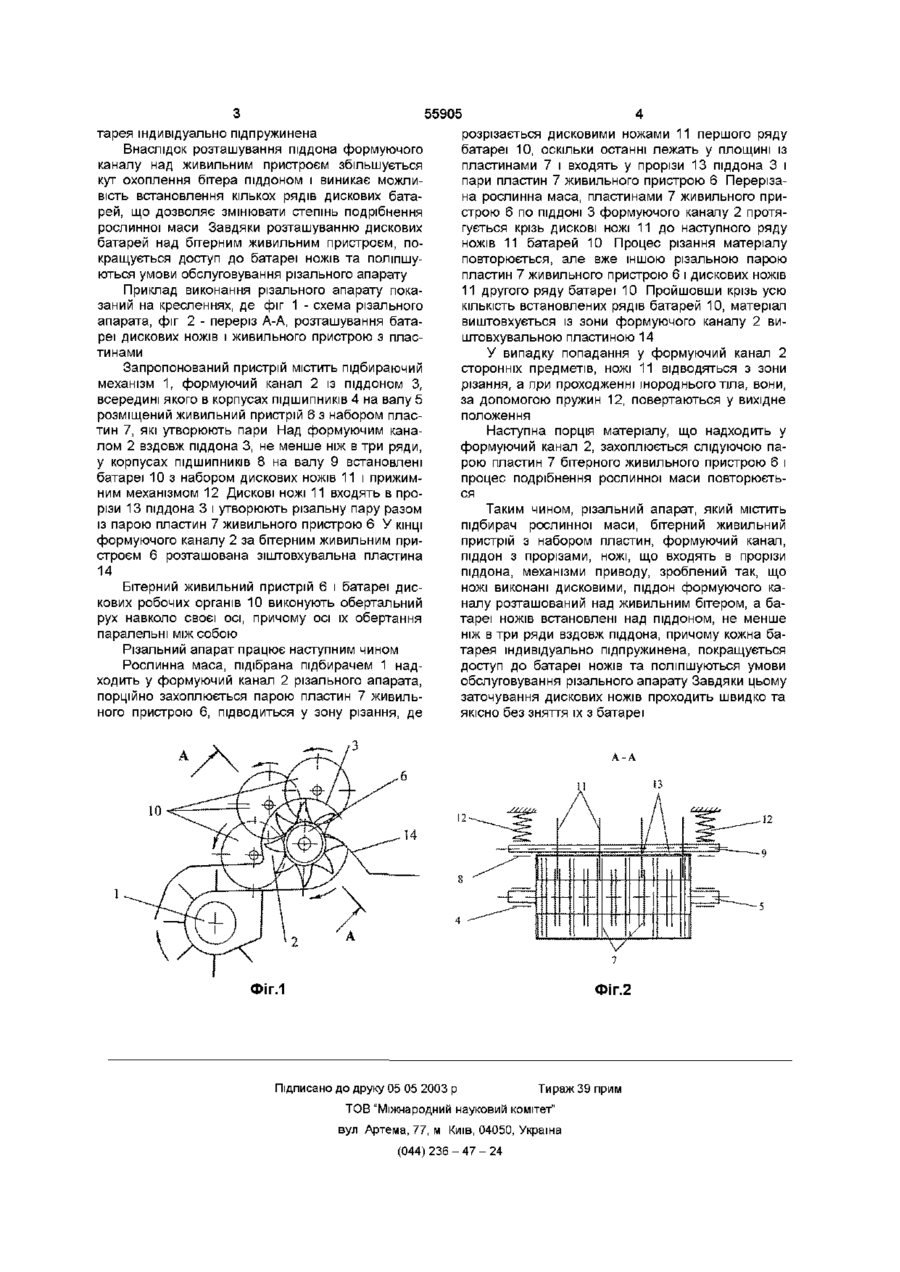

Різальний апарат, що містить підбирач рослинної маси, бітерний живильний пристрій з набором пластин, формуючий канал з піддоном, який містить прорізи, ножі, що входять в прорізи піддона, механізми приводу, який відрізняється тим, що ножі виконані дисковими, піддон формуючого каналу розташований над живильним бітером, а батареї ножів встановлені над піддоном не менше ніж в три ряди вздовж піддона, причому кожна батарея індивідуально підпружинена Винахід відноситься до галузі сільськогосподарської техніки, а саме, до машин для подрібнення рослинної маси Відомий різальний апарат, що встановлено на підбирач-подрібнювач, що містить механізм подачі матеріалу у зону різання, механізм різання у вигляді диска або барабана з жорстко встановленими пластинчатими ножами, протирізальну пластину і механізм приводу (Резник Н Е Кормоуборочные комбайны - М Колос, 1980 - С 70-73) Машини такого конструктивного рішення достатньо продуктивні і забезпечують добру якість подрібнення Проте, дані машини швидко виходять з ладу при попадані у зону різання сторонніх предметів, складні у виготовленні й експлуатації, працюють при високих швидкостях різання, потребують додаткової енергії на холостий хід, розпн-зупинку робочих органів машини Відомий різальний апарат до машини для збирання рослинної маси, який містить підбираючий механізм, граблевий транспортер, формуючий канал, всередині якого паралельно його боковим стінкам розташований ряд пластинчатих ножів (а с UA№ 17813 кл А 01 D 87/00, 1997 р) Недоліком даного апарату є забивання робочих органів довгостебловою рослинною масою за рахунок великого опору матеріалу всередині формуючого каналу та низька продуктивність Відомий різальний апарат, що найбільш близький по технічній суті і тому прийнятий за прототип, який містить підбирач рослинної маси, бітер ний живильний пристрій з набором пластин, формуючий канал з піддоном, який містить прорізи, ножі, що входять у прорізи піддона, механізми приводу Ножі різального апарату прототипу пластинчаті, пасивні, у разі потреби можуть виводитись із зони подрібнення, формуючий канал розташований під живильним пристроєм (Особов В И Кормозаготовительная техника из Германии Тракторы и сельскохозяйственные машины, 1997, № 7, -С 32-35 ) Недоліком прототипу є те, що ножі різального апарату пасивні і розташовані у формуючому каналі в два ряди, під живильним пристроєм Це обмежує КІЛЬКІСТЬ рядів встановлення пластинчатих ножів і створює незручності при обслуговуванні, потребує багато часу при заточуванні, оскільки ножі при цьому потрібно виймати з різального апарату Задачею винаходу є різальний апарат в якому, завдяки ЗМІНІ конструкції ножів та їх новому розташуванню відносно піддону, покращується якість роботи різального апарата та збільшуються межі варіювання степені подрібнення рослинної маси Поставлена задача вирішується завдяки тому, що різальний апарат, який містить підбирач рослинної маси, бітерний живильний пристрій з набором пластин, формуючий канал, піддон з прорізами, ножі, що входять в прорізи піддона, механізми приводу, відрізняється ВІДПОВІДНО винаходу тим, що ножі виконані дисковими, піддон формуючого каналу розташований над живильним бітером, а батареї ножів встановлені над піддоном, не менше ніж в три ряди вздовж піддона, причому кожна ба (21)2002076024 (22)19 07 2002 ю о о> ю ю 55905 розрізається дисковими ножами 11 першого ряду тарея індивідуально підпружинена батареї 10, оскільки останні лежать у площині із Внаслідок розташування піддона формуючого пластинами 7 і входять у прорізи 13 піддона 3 і каналу над живильним пристроєм збільшується пари пластин 7 живильного пристрою 6 Перерізакут охоплення бітера піддоном і виникає можлина рослинна маса, пластинами 7 живильного привість встановлення кількох рядів дискових батастрою 6 по ПІДДОНІ 3 формуючого каналу 2 протярей, що дозволяє змінювати степінь подрібнення гується крізь дискові ножі 11 до наступного ряду рослинної маси Завдяки розташуванню дискових ножів 11 батарей 10 Процес різання матеріалу батарей над бітерним живильним пристроєм, поповторюється, але вже іншою різальною парою кращується доступ до батареї ножів та поліпшупластин 7 живильного пристрою 6 і дискових ножів ються умови обслуговування різального апарату 11 другого ряду батареї 10 Пройшовши крізь усю Приклад виконання різального апарату покаКІЛЬКІСТЬ встановлених рядів батарей 10, матеріал заний на кресленнях, де фіг 1 - схема різального виштовхується із зони формуючого каналу 2 виапарата, фіг 2 - переріз А-А, розташування баташтовхувальною пластиною 14 реї дискових ножів і живильного пристрою з пластинами У випадку попадання у формуючий канал 2 Запропонований пристрій містить підбираючий сторонніх предметів, ножі 11 відводяться з зони механізм 1, формуючий канал 2 із піддоном З, різання, а при проходженні шороднього тіла, вони, всередині якого в корпусах ПІДШИПНИКІВ 4 на валу 5 за допомогою пружин 12, повертаються у вихідне розміщений живильний пристрій 6 з набором пласположення тин 7, які утворюють пари Над формуючим канаНаступна порція матеріалу, що надходить у лом 2 вздовж піддона 3, не менше ніж в три ряди, формуючий канал 2, захоплюється слідуючою пау корпусах ПІДШИПНИКІВ 8 на валу 9 встановлені рою пластин 7 бітерного живильного пристрою 6 і батареї 10 з набором дискових ножів 11 і прижимпроцес подрібнення рослинної маси повторюєтьним механізмом 12 Дискові ножі 11 входять в прося різи 13 піддона 3 і утворюють різальну пару разом Таким чином, різальний апарат, який містить із парою пластин 7 живильного пристрою 6 У КІНЦІ підбирач рослинної маси, бітерний живильний формуючого каналу 2 за бітерним живильним припристрій з набором пластин, формуючий канал, строєм 6 розташована зіштовхувальна пластина піддон з прорізами, ножі, що входять в прорізи 14 піддона, механізми приводу, зроблений так, що ножі виконані дисковими, піддон формуючого каБітерний живильний пристрій 6 і батареї дисналу розташований над живильним бітером, а бакових робочих органів 10 виконують обертальний тареї ножів встановлені над піддоном, не менше рух навколо своєї осі, причому осі їх обертання ніж в три ряди вздовж піддона, причому кожна бапаралельні між собою тарея індивідуально підпружинена, покращується Різальний апарат працює наступним чином доступ до батареї ножів та поліпшуються умови Рослинна маса, підібрана підбирачем 1 надобслуговування різального апарату Завдяки цьому ходить у формуючий канал 2 різального апарата, заточування дискових ножів проходить швидко та порційно захоплюється парою пластин 7 живильякісно без зняття їх з батареї ного пристрою 6, підводиться у зону різання, де А 10 А ФІГ.1 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
