Пристрій для виявлення витоку газу з посудини

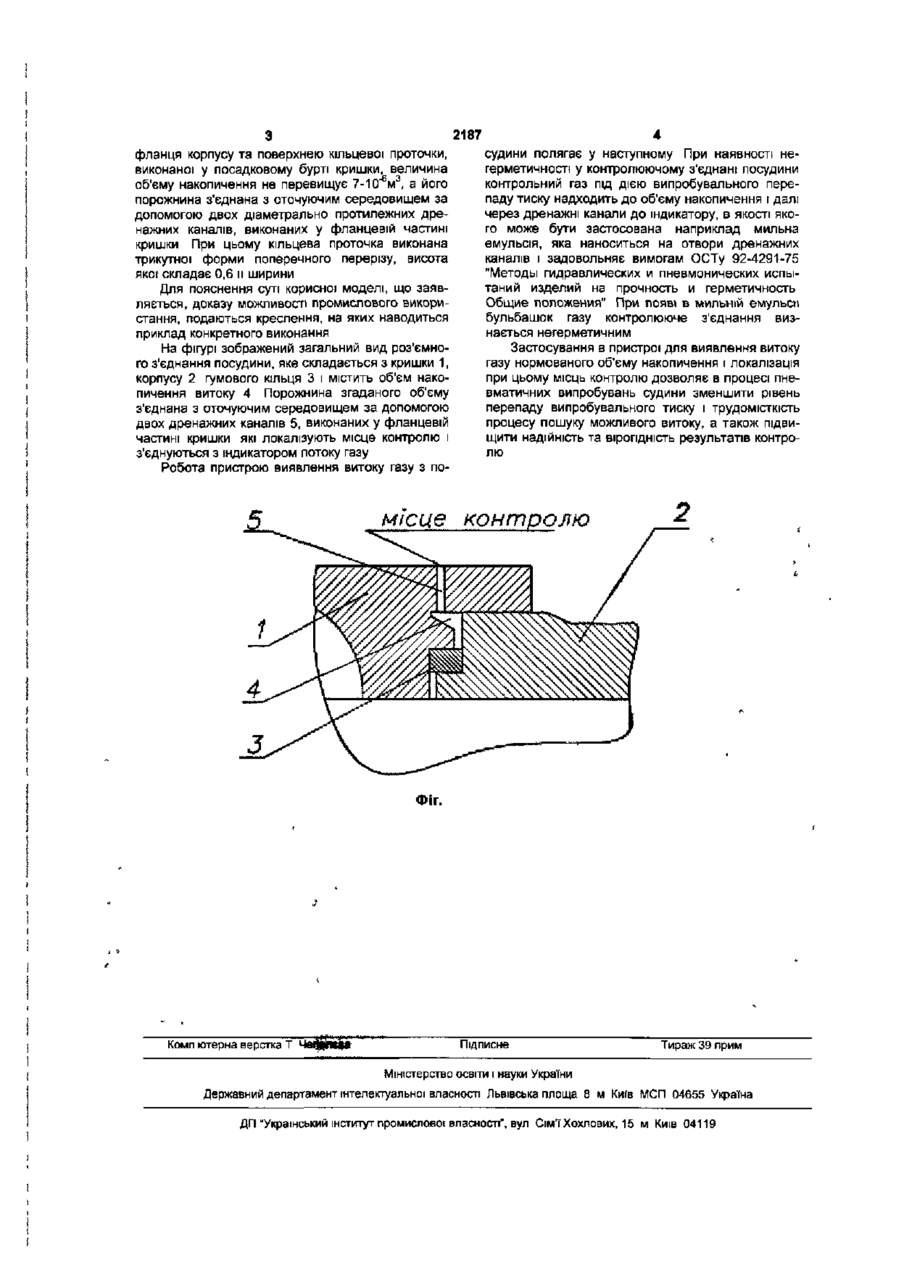

1. Пристрій для виявлення витоку газу з посудини при контролі герметичності його роз'ємного з'єднання кришки з корпусом, що містить індикатор потоку газу і об'єм накопичення витоку, створений торцевою посадковою поверхнею фланця корпусу та поверхнею кільцевої проточки, виконаної у посадковому бурті кришки, який відрізняється тим, що величина об'єму накопичення не перевищує 7-Ю" м , а його порожнина з'єднана з оточуючим середовищем за допомогою двох дренажних каналів, виконаних у фланцевій частині кришки. 2 Пристрій для виявлення витоку газу з посудини по п. 1, який відрізняється тим, що кільцева проточка виконана трикутної форми у поперечному перерізі, висота проточки складає 0,6 її ширини. Корисна модель відноситься до техніки пневматичних випробувань енергоємних посудин і апаратів, а саме до пристрою для виявлення газу з порожнини посудини і може бути використана в хімічному машинобудуванні та інших галузях народного господарства. В техніці широко ВІДОМІ нерухомі роз'ємні з'єднання, ущільнені гумовим кільцем (Макаров В.Г Уплотнительные устройства, Л. "Машиностроение", 1973, с.204-205), в яких необмежений або частково обмежений об'єм, створений посадковими і стиковими поверхнями з'єднуючих деталей або вузлів, є складовою пристрою для виявлення можливого витоку газу з посудини при контролі герметичності його з'єднань. Реєстрація можливого витоку при цьому здійснюється за допомогою датчика, наприклад, галогенного течешукача, або іншим будь-яким відомим методом. Недоліком згаданого пристрою, вибраного у якості аналогу, є недостатня надійність результатів контролю герметичності роз'ємних з'єднань посудини, яка обумовлена великою трудомісткістю пошуку можливого витоку газу і використанні при цьому підвищеного випробувального тиску, що потребує додаткового застосування технологічного обладнання В якості прототипу корисної моделі, що заявляється, вибраного заявником із аналогів за рядом суттєвих ознак, схожих з ознаками пропонуємої, належить прийняти пристрій для виявлення витоку газу з посудини, технічний опис якого згаданий в опису авторського свідоцтва №1288518, заява №3887000/25-28 від 17.04.85р., автори СЛ.Арсеньєв, Н.Т.Лисенко, В.І.Ніколюк, Ю.П.Сірик (Официальный бюлетень Государственного комитета Совета Министров СССР по делам изобретений и открытий, №5, 1987). Відомий пристрій містить гнучкий шланг, один кінець якого з'єднаний з індикатором потоку газу, а другий кінець з об'ємом накопичення витоку, який створений торцевою посадковою поверхнею фланця корпусу посудини та поверхнею кільцевої проточки, виконаної у посадковому бурті кришки. Основним недоліком прототипу, незважаючи на високі експлуатаційні показники, є відсутність вимог до максимального значення величини об'єму накопичення витоку, перевищення якої може привести до значного збільшення трудомісткості процесу контролю герметичності посудини і до зниження надійності та вірогідності результатів контролю В основу корисної моделі поставлена задача удосконалення пристрою для виявлення витоку газу з посудини шляхом нормування величини об'єму накопичувана і локалізації місць контролю, що дозволить підвищити надійність та вірогідність результатів контролю герметичності при низькому рівні перепаду випробувального тиску (0,050,2МПа). Поставлена задача вирішується тим, що в пристрої, який містить об'єм накопичення витоку, створений торцевою посадковою поверхнею 00 2187 фланця корпусу та поверхнею кільцевої проточки, виконаної у посадковому бурті кришки, величина об'єму накопичення не перевищує 7-10~6м3, а його порожнина з'єднана з оточуючим середовищем за допомогою двох діаметрально протилежних дренажних каналів, виконаних у фланцевій частині кришки При цьому кільцева проточка виконана трикутної форми поперечного перерізу, висота якої складає 0,6 її ширини Для пояснення суті корисної моделі, що заявляється, доказу МОЖЛИВОСТІ промислового використання, подаються креслення, на яких наводиться приклад конкретного виконання На фігурі зображений загальний вид роз'ємного з'єднання посудини, яке складається з кришки 1, корпусу 2 гумового кільця 3 і містить об'єм накопичення витоку 4 Порожнина згаданого об'єму з'єднана з оточуючим середовищем за допомогою двох дренажних каналів 5, виконаних у фланцевій частині кришки які локалізують місце контролю і з'єднуються з індикатором потоку газу Робота пристрою виявлення витоку газу з по місце судини полягає у наступному При наявності негерметичності у контролюючому з'єднані посудини контрольний газ під дією випробувального перепаду тиску надходить до об'єму накопичення і далі через дренажні канали до індикатору, в якості якого може бути застосована наприклад мильна емульсія, яка наноситься на отвори дренажних каналів і задовольняє вимогам ОСТу 92-4291-75 "Методы гидравлических и пневмонических испытаний изделий на прочность и герметичность Общие положения" При появі в МИЛЬНІЙ емульсії бульбашок газу контролююче з'єднання визнається негерметичним Застосування в пристрої для виявлення витоку газу нормованого об'єму накопичення і локалізація при цьому місць контролю дозволяє в процесі пневматичних випробувань судини зменшити рівень перепаду випробувального тиску і трудомісткість процесу пошуку можливого витоку, а також підвищити надійність та вірогідність результатів контролю контролю Фіг. Комп ютерна верстка Т Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Ки(в МСП 04655 Україна ДП "Український інститут промислової впасносп", вул Сім'ї Хохлових, 15 м Київ 04119
