Пальник для дугового зварювання

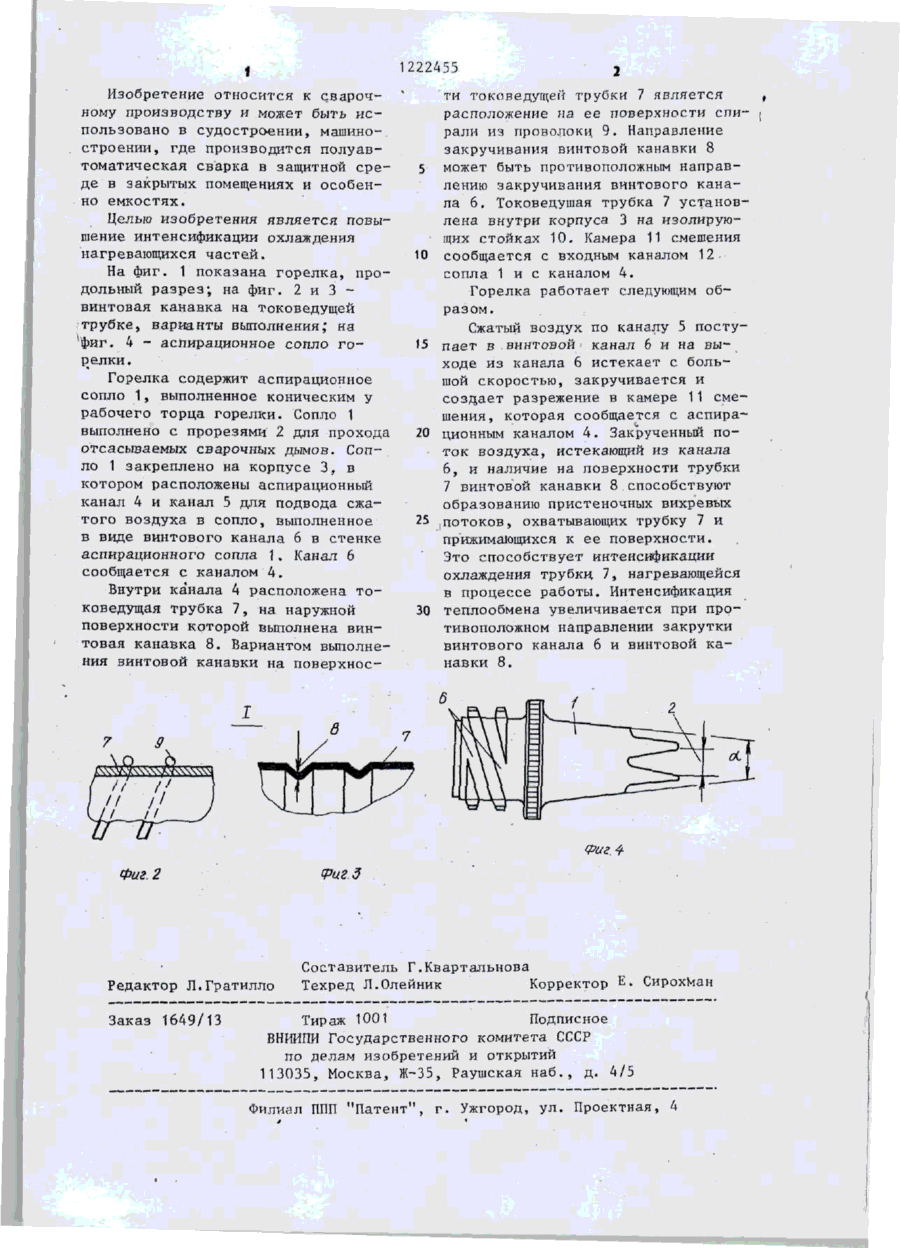

1. ГОРЕЛКА ДЛЯ ДУГОВОЙ СВАРКИ, содержащая аспирационное сопло, охватывающее токоведущую трубку, сопло для' подачи сжатого воздуха, выполненное й виде винто вого канала в стенке аспирационного сопла и сообщающееся с аспирационным каналом, о т л и ч а ю щ а яс я тем, что, с целью повышения интенсификации охлаждения нагревающихся частей, на поверхности токоведущей трубки выполнена винтовая канавка. 2. Горелка по п. 1, отлич а ю щ а я с я тем, что направление закручивания винтовой канавки, выполненной на токоведущей трубке, ' противоположно направлению закручивания винтового канала сопла для . подачи сжатого воздуха. N3 ГчЭ to СЛ СП *f*.*TH j 1222455 Изобретение относится к сварочному производству и может быть использовано в судостроении, машиностроении, где производится полуавтоматическая сварка в защитной среде в закрытых помещениях и особенно емкостях. Целью изобретения является повышение интенсификации охлаждения нагревающихся частей. На фиг. 1 показана горелка, продольный разрез; на фиг. 2 и 3 винтовая канавка на токоведущей трубке, варианты выполнения; на 'фиг. 4 - аспирационное сопло горелки . Горелка содержит аспирационное сопло 1, выполненное коническим у рабочего торца горелки. Сопло 1 выполнено с прорезями 2 для прохода отсасываемых сварочных дымов. Сопло 1 закреплено на корпусе 3, в котором расположены аспирационный канал 4 и канал 5 для подвода сжатого воздуха в сопло, выполненное в виде винтового канала 6 в стенке аспирацнонного сопла 1, Капал 6 сообщается с каналом 4. Внутри канала 4 расположена токоведущая трубка 7, на наружной поверхности которой выполнена винтовая канавка 8. Вариантом выполнения винтовой канавки на поверхнос 5 10 '5 20 25 30 j ти токоведущей трубки 7 является расположение на ее поверхности спирали из проволоки 9. Направление закручивания винтовой канавки 8 может быть противоположным направлению закручивания винтового канала 6. Токоведушая трубка 7 установлена внутри корпуса 3 па изолирующих стойках 10, Камера 11 смешения сообщается с входным каналом 12 сопла 1 и с каналом 4. Горелка работает следующим образом. Сжатый воздух по каналу 5 поступает в винтовой канал 6 и на выходе из канала 6 истекает с большой скоростью, закручивается и создает разрежение в камере 11 смешения , которая сообщается с аспирационным каналом 4. Закрученный поток воздуха, истекающий из канала 6, и наличие на поверхности трубки 7 винтовой канавки 8 способствуют образованию пристеночных вихревых ,потоков, охватывающих трубку 7 и прижимающихся к ее поверхности. Это способствует интенсификации охлаждения трубки 7, нагревающейся в процессе работы. Интенсификация теплообмена увеличивается при противоположном направлении закрутки винтового канала 6 и винтовой канавки 8. 6 V Фиг ФигЗ Фиг 2 Редактор Л.Гратилло Заказ 1649/13 Составитель Г.Квартальнова Техред Л.Олейник Корректор Е - Сирохман Тираж 1001 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
