B23K 9/28 — тримачі електродів

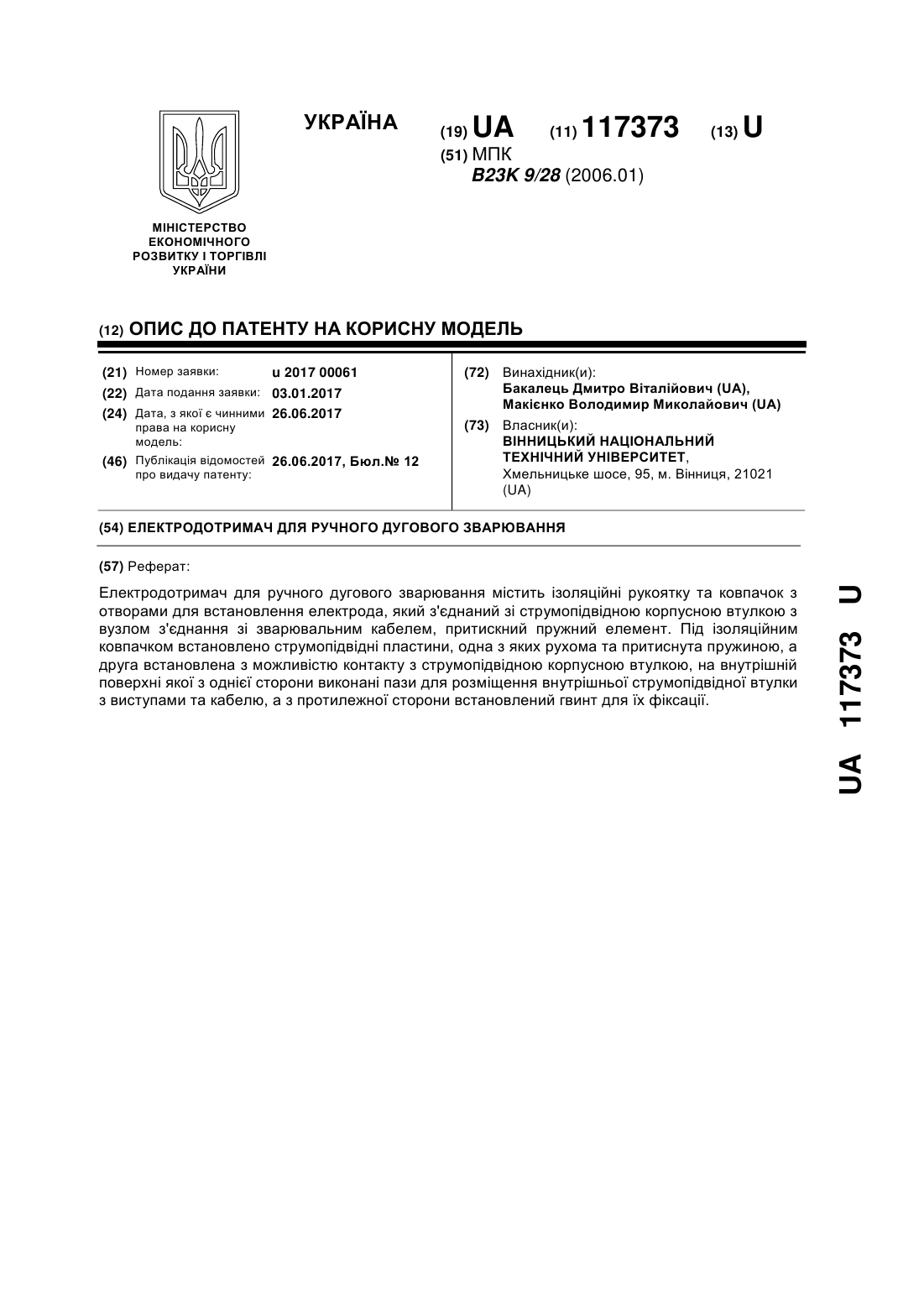

Номер патенту: 117373

Опубліковано: 26.06.2017

Автори: Бакалець Дмитро Віталійович, Макієнко Володимир Миколайович

МПК: B23K 9/28

Мітки: зварювання, дугового, ручного, електродотримач

Формула / Реферат:

Електродотримач для ручного дугового зварювання, що містить ізоляційні рукоятку та ковпачок з отворами для встановлення електрода, який з'єднаний зі струмопідвідною корпусною втулкою з вузлом з'єднання зі зварювальним кабелем, та притискний пружний елемент, який відрізняється тим, що під ізоляційним ковпачком встановлено струмопідвідні пластини, одна з яких рухома та притиснута пружиною, а друга встановлена з можливістю контакту з...

Номер патенту: 117021

Опубліковано: 12.06.2017

Автори: Криворучко Валерій Олександрович, Бакалець Дмитро Віталійович

МПК: B23K 9/28

Мітки: зварювання, ручного, дугового, електродотримач

Формула / Реферат:

Електродотримач для ручного дугового зварювання, який містить фіксуючу втулку, що закріплена на змонтованому в рукоятці струмопідвідному стержні, на кінці якого розміщений гвинт для закріплення кабелю, який відрізняється тим, що фіксуюча втулка притиснута пружиною і встановлена з можливістю переміщення під впливом головки з виступами, яка знаходиться під ізоляційним ковпачком, а в нижній частині струмопідвідного стержня під ізоляційною...

Номер патенту: 84994

Опубліковано: 10.12.2008

Автори: Виногреєв Василь Миколайович, Виногреєв Микола Васильович, Виногреєва Євгенія Іванівна, Виногреєв Олександр Васильович

МПК: B23K 9/28, F16B 2/20

Мітки: ручного, електродотримач, дугового, зварювання

Формула / Реферат:

1. Електродотримач для ручного дугового зварювання, який містить закриту ковпачком головку з некрізними отворами під електрод, контактним елементом усередині, жорстко закріпленим на ній маховичком, нагвинчену на змонтований в рукоятці струмопідвід, що з'єднаний з кабелем, який відрізняється тим, що контактний елемент виконаний у формі стрижня з головкою і розміщений стрижнем в отворі, який виконаний співвісно різьбовому отвору головки між цим...

Номер патенту: 82622

Опубліковано: 25.04.2008

Автор: Сухотін Олександр Борисович

МПК: B23K 9/28

Мітки: електродоутримувач, сухотіна

Формула / Реферат:

Електродоутримувач, який містить гвинтовий затискач для фіксації зварювального електрода, з’єднаний зі струмоводом, який містить рукоятку з накладкою та гайку для закріплення електрокабеля, який відрізняється тим, що струмовід забезпечений оребреним нарізним  упором, гвинтовий затискач виконаний оребреним, а  рукоятка - перфорованою.

Номер патенту: 14189

Опубліковано: 15.05.2006

Автор: Кримов Віталій Миколайович

МПК: B23K 9/28

Мітки: електродотримач

Формула / Реферат:

Електродотримач, що містить корпус з рукояткою і механізм затиску електрода зі штоком і наконечником, який відрізняється тим, що на корпусі між наконечником і рукояткою розташований холодильник випарного охолодження, а рукоятка виконана у вигляді гайки, з'єднаної зі штоком за допомогою штифта.

Номер патенту: 24280

Опубліковано: 15.04.2002

Автори: Луценко Віктор Олександрович, Виногреєва Євгенія Іванівна, Виногреєв Василь Миколайович

МПК: F16B 2/20, H01R 4/38, B23K 9/28 ...

Мітки: зварювання, електродотримач, дугового, ручного

Формула / Реферат:

1. Электрододержатель для ручной дуговой сварки, содержащий фиксирующую втулку, закрепленную посредством резьбового соединения на смонтированном в рукоятке токоподводящем стержне, имеющем  паз под электрод, отличающийся тем, что в токоподводящем стержне размещен винт, выходящий торцом в паз, одна из боковых стенок которого по высоте выполнена со скосом, нижняя - наклонно, а верхняя под прямым углом к оси электрододержателя.2....

Номер патенту: 15222

Опубліковано: 30.06.1997

Автор: Чеботарьов Григорій Аврамович

МПК: B23K 9/28

Мітки: дугової, електродотримач, ручної, зварки

Формула / Реферат:

Электрододержатель для ручной дуговой сварки содержащий токопроводящий корпус в виде трубки с гнездом для закрепления электрода на одном конце, другой конец корпуса выполнен в виде рукоятки, рычаг управления и пружину, отличающийся тем, что гнездо для закрепления электрода в корпусе выполнено в виде сквозного радиального отверстия с возможностью прохода электрода, к другому концу корпуса закреплен сварочный провод, причем пружина установлена...

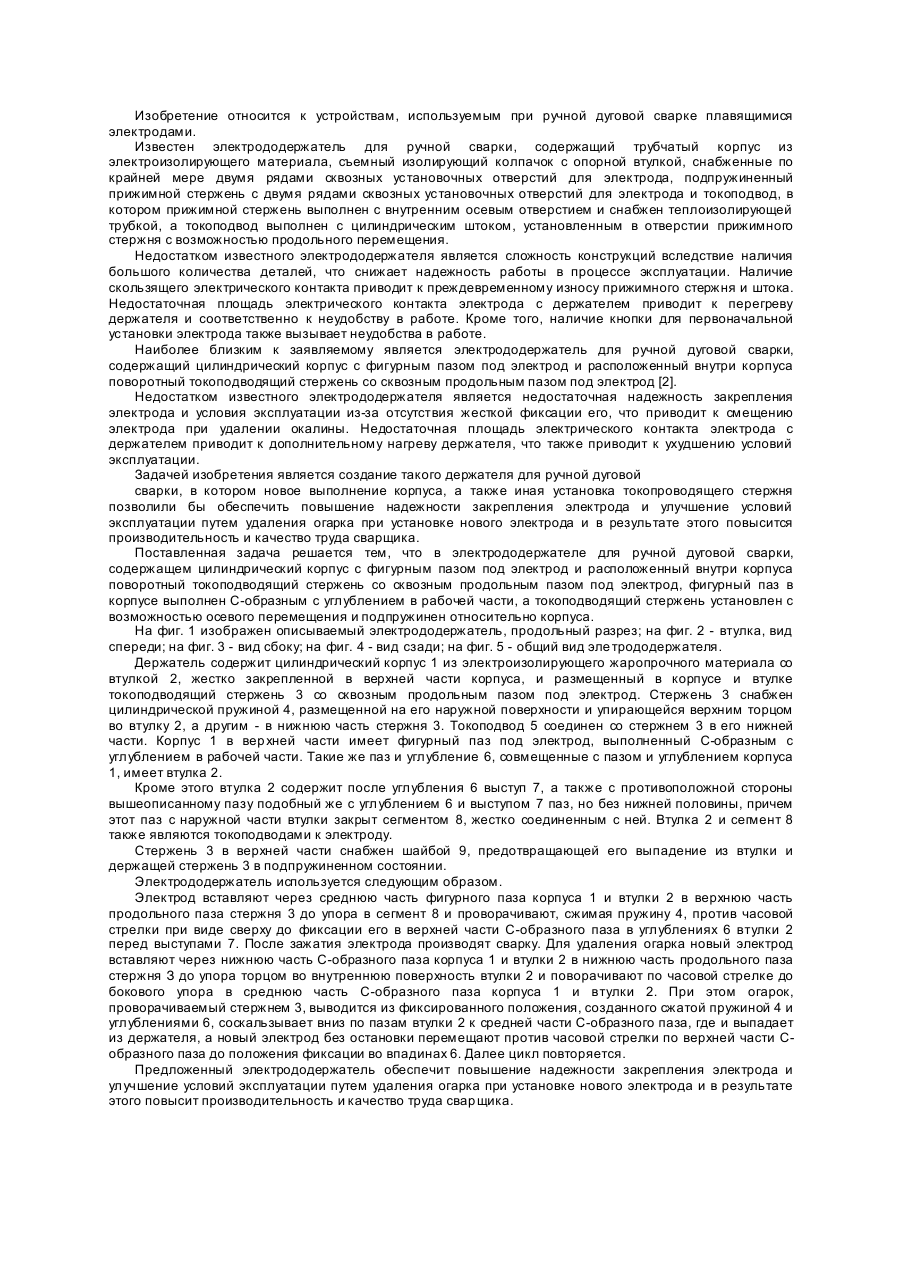

Номер патенту: 4168

Опубліковано: 27.12.1994

Автори: Виногрєєв Василь Миколайович, Королевський Констянтин Юрійович

МПК: B23K 9/28

Мітки: дугового, зварювання, електродотримач, ручного

Формула / Реферат:

Электрододержатель для ручной дуговой сварки, содержащий цилиндрический корпус с фигурным пазом под электрод и расположенный внутри корпуса поворотный токоподводящий стержень со сквозным продольным пазом под электрод, отличающийся тем, что фигурный паз в корпусе выполнен С-образным с углублением в рабочей части, а токоподводящий стержень установлен с возможностью осевого перемещения и подпружинен относительно корпуса.

Номер патенту: 2189

Опубліковано: 26.12.1994

Автор: Савицький Всеволод Олександрович

МПК: B23K 9/28

Мітки: електродотримач

Формула / Реферат:

1. Электродержатель для ручной дуговой сварки, содержащий корпус с токоподводом, установленный в нем кулачок с призматическим гнез­дом под электрод и упор, отличающийся тем, что, с целью снижения металлоемкости, улучшения то-коконтакта и повышения удобства при эксплуа­тации, корпус выполнен в виде токоподводящего полого стержня с продольным сквозным пазом, ку­лачок установлен в пазу корпуса с возможностью поворота, выполнен в виде двух...

Номер патенту: 1204

Опубліковано: 30.12.1993

Автори: Яковцев Лев Михайлович, Онищенко Анатолій Васильович, Кіперник Єфим Григорович, Гофман Юхим Давидовіч, Карпов Олег Петрович

МПК: B23K 9/28

Мітки: дугового, ручного, електродотримач, зварювання

Формула / Реферат:

Формула изобретения1.Электрододержатель для ручной дуговой сварки, содержащий подпружиненный зажимной механизм для электрода с установленными на нем рычажными рукоятками из электроизоляционного материала и губками для захвата электрода и кабель для подвода сварочного тока к губкам, отличающийся тем, что, с целью уменьшения массы электрододержателя и упрощения его конструкции, зажимной механизм выполнен в виде V-образной упругой...
