Пристрій для визначення адгезійної міцності покриття

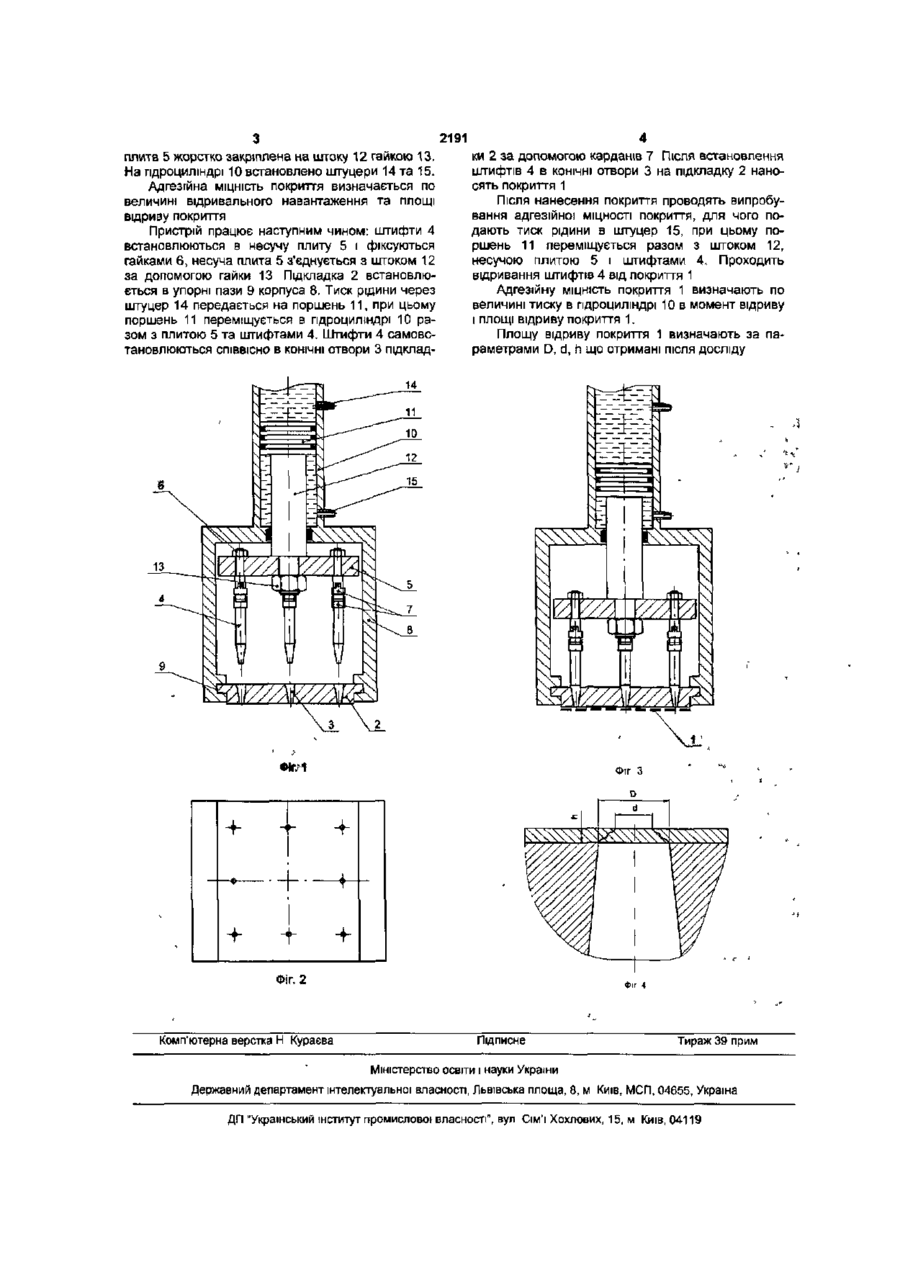

Пристрій для визначення адгезійної МІЦНОСТІ покриття, що містить підкладку з конічним отвором і штифт, який відрізняється тим, що пристрій оснащений додатковими штифтами і несучою плитою, на якій жорстко закріплені штифти, кожен із штифтів оснащений карданами, в підкладці ВІДПОВІДНО додатковим штифтам виконані додаткові КОНІЧНІ отвори, пристрій оснащений корпусом, в якому розміщені штифти і несуча плита, у корпусі виконані упорні пази, в яких встановлена підкладка, крім того пристрій оснащений гідравлічним приводом штифтів пристрій постачений гідравлічним приводом штифтів Додаткові штифти з несучою плитою дозволяють отримати декілька значень адгезійної МІЦНОСТІ покриття за один дослід Кардани дозволяють встановити штифти СПІВВІСНО до конічних отворів в підкладці Корпус з гідравлічним приводом та несучою плитою забезпечують фіксацію штифтів СПІВВІСНО КОНІЧНИМ отворам підкладки і дозволяють провести одночасний відрив всіх штифтів На кресленні Фіг 1 показаний пристрій для визначення адгезійної МІЦНОСТІ покрить у вихідному положенні перед нанесенням покриття На кресленні Фіг 2 показаний вигляд з низу Фіг 1 На кресленні Фіг 3 показаний пристрій для визначення адгезійної міцності покрить в робочому положенні (з нанесеним покриттям) На кресленні Фіг 4 показано місце відриву штифта від покриття Пристрій для визначення адгезійної МІЦНОСТІ покриття 1 містить підкладку 2 з конічними отворами 3 і штифти 4, несучу плиту 5, на якій жорстко закріплені штифти 4 за допомогою гайок 6, кожен із штифтів 4 постачений карданами 7, пристрій постачений корпусом 8, в якому розміщені штифти 4 і несуча плита 5, у корпусі 8 виконані упорні пази 9, в яких встановлена підкладка 2, пристрій постачений гідравлічним приводом штифтів Гідравлічний привід складається з гідроциліндра 10, поршня 11 який з'єднаний з штоком 12 Несуча О CM 2191 плита 5 жорстко закріплена на ияоку 12 гайкою 13. На гідроциліндрі 10 встановлено штуцери 14 та 15. Адгезійна МІЦНІСТЬ покриття визначається по величині відривального навантаження та площі відриву покриття Пристрій працює наступним чином: штифти 4 встановлюються в несучу плиту 5 і фіксуються гайками 6, несуча плита 5 з'єднується з штоком 12 за допомогою гайки 13 Підкладка 2 встановлюється в упорні пази 9 корпуса 8. Тиск рідини через штуцер 14 передається на поршень 11, при цьому поршень 11 переміщується в гідроциліндрі 10 разом з плитою 5 та штифтами 4. Штифти 4 самовстановлюються співвюно в КОНІЧНІ отвори 3 підклад ки 2 за допомогою карданів 7 Після встановлення штифтів 4 в КОНІЧНІ отвори 3 на підкладку 2 наносять покриття 1 Після нанесення покриття проводять випробування адгезійної МІЦНОСТІ покриття, для чого подають тиск рідини в штуцер 15, при цьому поршень 11 переміщується разом з штоком 12, несучою плитою 5 і штифтами 4. Проходить відривання штифтів 4 від покриття 1 Адгезійну МІЦНІСТЬ покриття 1 визначають по величині тиску в гідроциліндрі 10 в момент відриву і площі відриву покриття 1. Площу відриву покриття 1 визначають за параметрами D, d, h що отримані після досліду '1% Фіг. 2 Комп'ютерна верстка Н Кураєва Фіг 4 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
