Пристрій для визначення міцності зчеплення покриття з підложкою

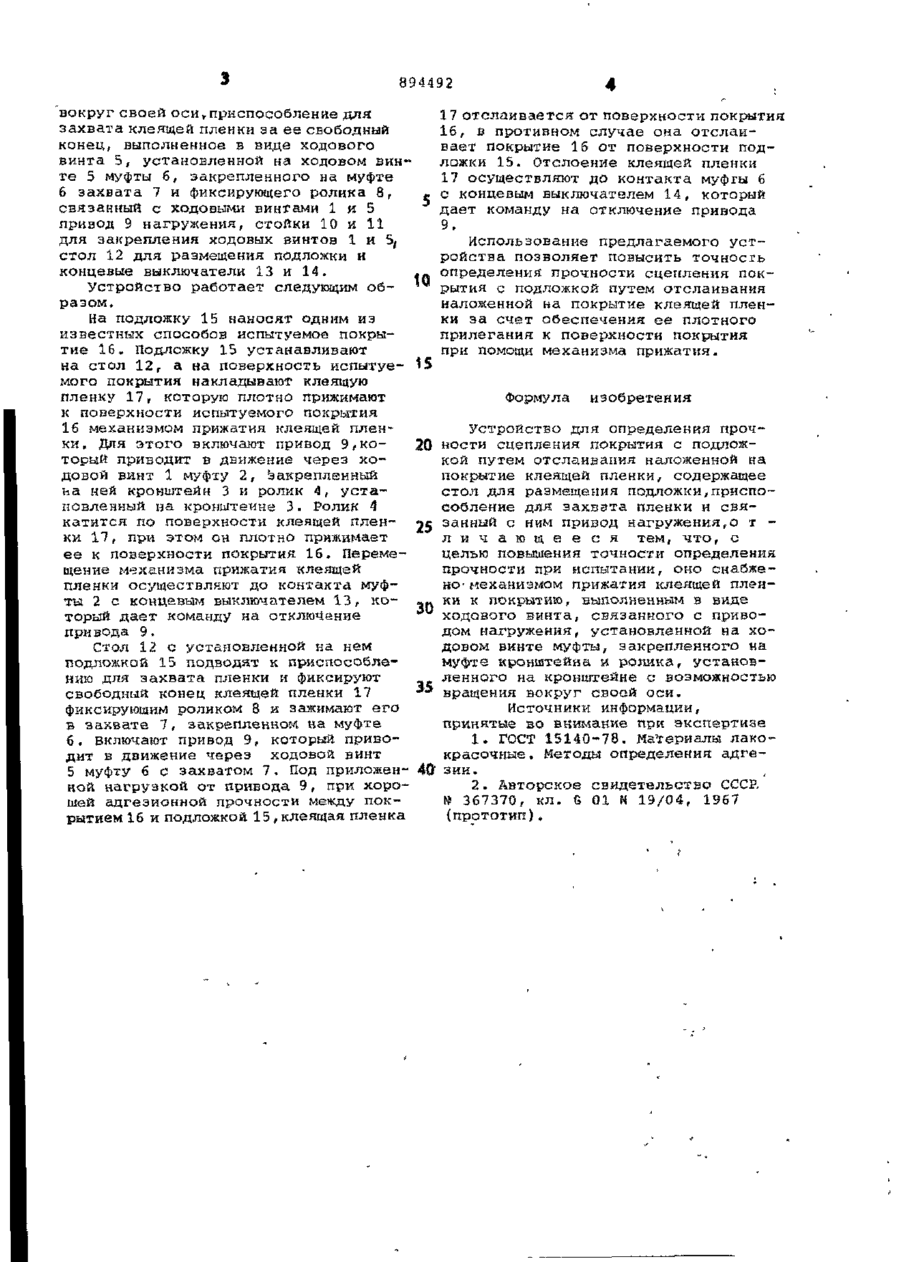

(И) дополнительное к «вт. свид-ву Заявлено 06.0180 (21)2909620/25-28 с присоединением заявки Н? Государственный комитет СССР по делам изобретений и открытий G 01 N 19/04 (23) Приоритет Опубликовано 30Д2.81. Бюллетень ЫЯ 48 Дата опубликования описания 30.12,81 (72) Авторы изобретения Н.П. Роменский, С М . Хелемский и М.Л. Цап (71) Заявитель 620.179. .4(088.8) Предприятие "Укрсахтеплоизоляция" (5 4) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СЦЕПЛЕНИЯ ПОКРЫТИЯ С ПОДЛОЖКОЙ f Изобретение относится к испытательной технике и может быть использовано для определения прочности сцепления покрытия с подложкой путем 5 отслаивания наложенной на покрытие клеящей пленки. Известно устройство для определения прочности сцепления покрытия с подложкой п/тем отслаивания наложен- f0 ной на покрытие клеящей пленки, содержащее стол для установки подложки с покрытием и наложенной на покрытие клеящей пленкой и захват клеящей пленки tl]. 15 Недостатком известного устройства является низкая производительность так как отрывающую нагрузку к сахвату клеящей плейки прикладывают вруч20 ную. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для определения прочности сцепления покрытия с подложкой путем отслаивания 25 наложенной на покрытие клеящей пленкиf содержащее стол для размещения подложки, приспособление для захвата пленки и связанный с ним привод нагружения 12] Недостаток этого устройства заключается в низкой точности ©пределе нчя прочности при испытании, так как клеящую пленку к поверхности покрытия прижимают вручную. цель изобретения - повышение точности определения прочности при испы тании, указанная цель достигается тем, что устройство снабжено механизмом прижатия клеящей пленки к покрытию, выполненным в виде ходового винта, связанного с приводом нагружения,установленной на ходовом винте муфты, закрепленного на муфте кронштейна и ролика, установленного на кронштейне с возможностью вращения вокруг своей оси. Иа фиг. 1 показана схема устройст ва, вид сверку, на фиг. 2 - схема механизма прижатий клеящей пленки, на фиг- 3 - схема приспособления дл захвата пленки. Устройство содержит механизм при жатия клеящей пленки к покрытию,выполненный в виде ходового винта 1, установленной на кодовом винте 1 муфты 2, закрепленного на муфте 2 кронштейна 3 и ролика 4/Установленного на кронштейне 3 с возможностью вращения 894492 4 вокруг своей оси,приспособление для 17 отслаивается от поверхности покрытия захвата клеящей пленки за ее свободный 16, в противном случае она отслаиконец, выполненное в виде ходового вает покрытие 16 от поверхности подвинта 5, установленной на ходовом винложки 15. Отслоение клеящей пленки те 5 муфты 6, закрепленного на муфте 17 осуществляют до контакта муфгы б 6 захвата 7 и фиксирующего ролика 8, с концевым выключателем 14, который связанный с ходовыми винтами 1 и 5 дает команду на отключение привода привод 9 нагружения, стойки 10 и 11 9. для закрепления ходовых винтов 1 и 5( Использование предлагаемого устстол 12 для размещения подложки и ройства позволяет повысить точность концевые выключатели 13 и 14. определения прочности сцепления покУстройство работает следующим обрытия с подложкой путем отслаивания разом. наложенной на покрытие клеящей пленНа подложку 15 наносят одним из ки за счет обеспечения ее плотного известных способов испытуемое покрыприлегания к поверхности покрытия тие 16- Подложку 15 устанавливают при помощи механизма прижатия. на стол 12, а на поверхность испытуе- 15 мого покрытия накладывают клеящую пленку 17, которую плотно прижимают Формула изобретения к поверхности испытуемого покрытия 16 механизмом прижатия клеящей пленУстройство для определения прочки. Для этого включают привод 9,коности сцепления покрытия с подложторый приводит в движение через хокой путем отслаивания наложенной на покрытие клеящей пленки, содержащее довой винт 1 муфту 2, закрепленный стол для размещения подложки,приспона ней кронштейн 3 и ролик 4, устасобление для захвата пленки и свяновленный на кронштейне 3. Ролик 4 занный с ним привод нагружения,о т катится по поверхности клеящей пленли ч а ю щ е е с я тем, что, с ки 17, при этом он плотно прижимает целью повышения точности определения ее к поверхности покрытия 16. Перемепрочности при испытании, оно снабжещение механизма прижатия клеящей но- механизмом прижатия клеящей пленпленки осуществляют до контакта муфки к покрытию, выполненным в виде ты 2 с концевым выключателем 13, ко30 ходового винта, связанного с привоторый дает команду на отключение дом нагружения, установленной иа хопривода 9. довом винте муфты, закрепленного на Стол 12 с установленной иа нем муфте кронштейна и ролика, установподложкой 15 подводят к приспособлеленного на кронштейне с возможностью нию для захвата пленки и фиксируют вращения вокруг своей оси. свободный конец клеящей пленки 17 Источники информации, фиксирующим роликом 8 и зажимают его принятые во внимание при экспертизе в захвате 7, закрепленном на муфте 1. ГОСТ 15140-78. Материалы лако6. включают привод 9, который привокрасочные. Методы определения адгедит в движение через ходовой винт зии. 5 муфту 6 с захватом 7. Под приложен2. Авторское свидетельство СССР, ной нагрузкой от привода 9, при хоро№ 367370, кл. 6 01 Н 19/04, 1967 шей адгезионной прочности между пок(прототип)» рытием 16 и подложкой 15,клеящая пленка 894492 Фиг. і г / (putt Редактор Н.Безродная $ S , • . фигЗ -: Составитель В. Свнридоз : Техредів. Харитончик Корректорше.Шекмар .Заказ 11471/67 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, А
