Спосіб визначення адгезійної міцності покривних плівок на шкірі
Номер патенту: 10598
Опубліковано: 25.12.1996
Автори: Ягода Людмила Андріївна, Кернер Сергій Мойсійович, Івашкевич Світлана Леонидівна, Попова Наталя Володимирівна, Мартиновська Тамара Григорівна
Формула / Реферат
Способ определения адгезионной прочности покрывных пленок на коже, заключающийся в приложении к испытываемому образцу кожи нагрузки, отличающийся тем, что кожу перед приложением нагрузки подвергают влажно-тепловой обработке, вытяжке и выдержке в вытянутом состоянии, для выполнения которых из кожи вырезают два образца, предварительно испытывают один из них на тягучесть с определением величины вытяжки при появлении трещины лицевой поверхности кожи посредством продавливания пуансоном через кольцевой зажим, а другой образец подвергают влажно-тепловой обработке в течение 10-15 мин, в плотно закрытом эксикаторе над водой при температуре воды 78 - 82°С, после чего продавливают пуансоном до величины вытяжки, которая была предварительно определена на первом образце, выдерживают в вытянутом состоянии 5-7 сек., освобождают от зажима, продавливают вручную образовавшуюся выпуклость в противоположную сторону и визуально оценивают состояние покрывной пленки.
Текст

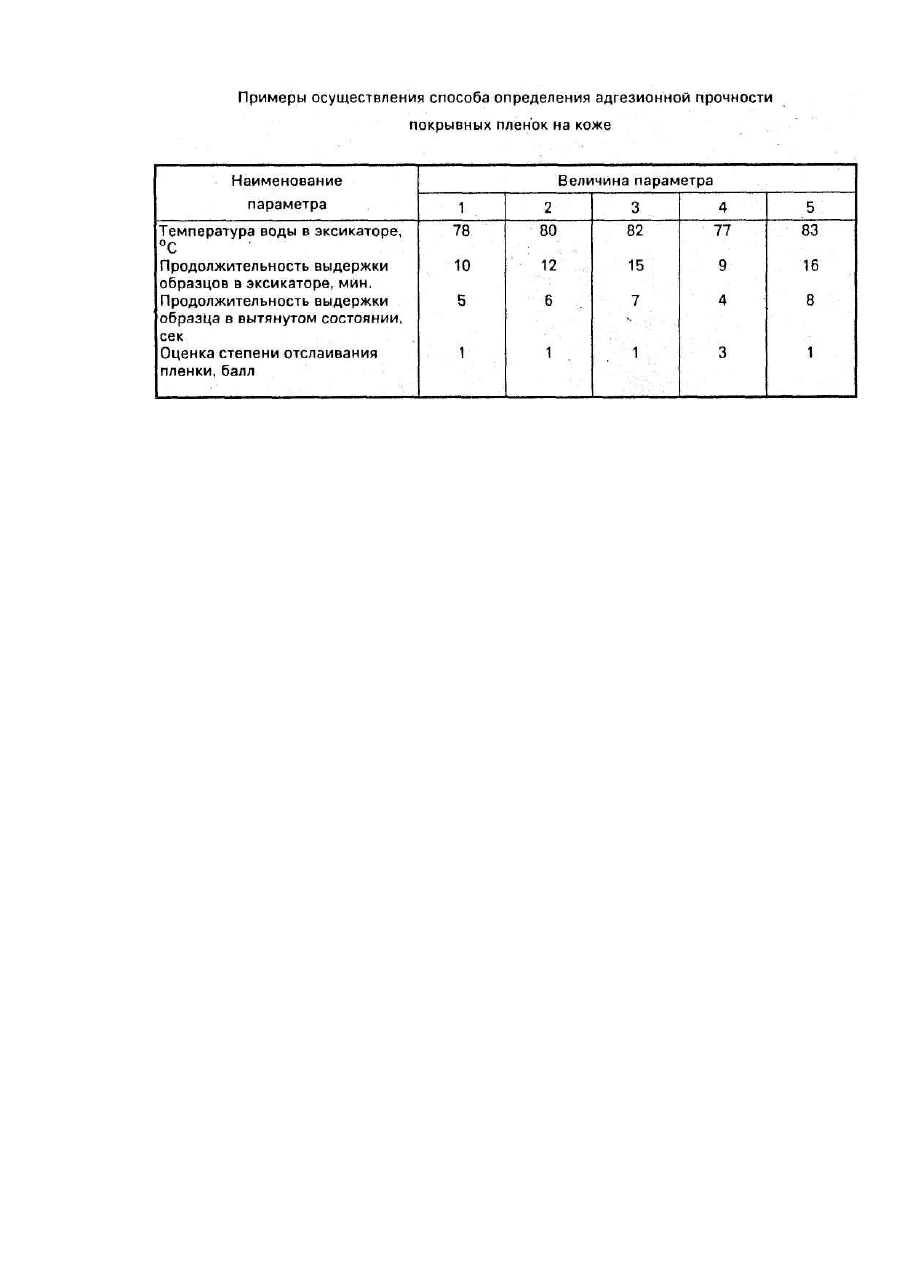

Изобретение относится к областям промышленности, вырабатывающим и использующим упругопластичные материалы, преимущественно к кожевенно-обувной отрасли, где может быть использовано для определения адгезионной прочности покрывных пленок на коже для верха обуви, подкладки и галантерейных изделий. Наиболее близким техническим решением является способ, заключающийся в том, что перед определением адгезионной прочности пленки на коже методом отслаивания с применением ткани и клея испытываемый образец кожи предварительно растягивают в двух взаимно перпендикулярных направлениях (трижды в продольном и трижды в поперечном). Способ обеспечивает более жесткий контроль качества покрывного крашения кожи (Научно-исследовательские труды УкрНИИКП, Сб. 15, М., Легкая индустрия, 1965, с. 111-127). Недостатком этого способа являются большие затраты времени на подготовку и проведение испытаний, необходимость приготовления и применения специального клея и ткани, работа с вредными растворителями, нередкие случаи получения плохих склеек (очень часто пленка отрывается вместе с лицевым слоем кожи или отслаивание происходит по клею), потребность в значительном количестве приборов и оборудования (механическая мешалка, утюг, вытяжной шкаф, пресс, сушильный шкаф, разрывная машина). В основу изобретения поставлена задача создания способа определения адгезионной прочности покрывных пленок на коже, в котором используется различие в релаксационных свойствах кожи и покрывной пленки, проявляющееся в отслаивании пленки после одновременного действия тепла и влаги с последующей деформацией сферическим растяжением и выдержкой в вытянутом состоянии, имитирующих влияние технологических факторов в обувном производстве, и за счет чего обеспечивается возможность оперативного прогнозирования технологических и эксплуатационных свойств кожи с покрытием. Поставленная задача решается тем, что в способе определения адгезионной прочности покрывных пленок на коже согласно изобретению кожа перед приложением нагрузки подвергается влажно-тепловой обработке, вытяжке и выдержке в вытянутом состоянии, для выполнения которых из кожи вырезают два образца, предварительно испытывают один из них на тягучесть с определением величины вытяжки при появлении трещины лицевой поверхности кожи посредством продавливания пуансоном через кольцевой зажим, а другой образец подвергают влажно-тепловой обработке в течение 10-15 мин. в плотно закрытом эксикаторе над водой при температуре воды 78-82°С, после чего продавливают пуансоном до величины вытяжки, которая была предварительно определена на первом образце, выдерживают в вытянутом состоянии 5-7 сек., освобождают из зажима, продавливают вручную образовавшуюся выпуклость в противоположную сторону и визуально оценивают состояние покрывной пленки. Решение поставленной задачи позволяет повысить эффективность контроля качества кожи с покрывной пленкой, проводить испытания оперативно и без применения ткани и клея, уменьшить расход кожи для проведения испытаний и количество используемых приборов. Способ осуществляется следующим образом. Один из двух испытываемых образцов закрепляют в устройстве, имеющем кольцевой зажим с внутренним диаметром 25 мм, пуансон с радиусом закругления 10 мм, привод для перемещения пуансона и приспособление для измерения величины перемещения. Давление пуансона должно быть со стороны противоположной пленке. В результате определяют величину вытяжки при появлении трещины лицевого слоя кожи. Другой образец подвергают влажно-тепловой обработке. Для этого в эксикатор вместимостью 4 л заливают 0,7 л горячей воды и при температуре воды 80°С плотно закрывают крышкой, После прогревания эксикатора в течение 5 мин. производят смену воды и помещают образец кожи на фарфоровую вставку эксикатора таким образом, чтобы был обеспечен свободный доступ пара, находящегося в эксикаторе, к поверхности кожи. После выдержки в эксикаторе в течение 12 мин образец вынимают из эксикатора, закрепляют в зажимах испытательного прибора и подвергают растяжению до величины вытяжки при трещине лицевого слоя, установленной предварительно по первому образцу. В вытянутом состоянии образец выдерживают 6 сек. и затем освобождают из зажимов. Образующуюся на коже выпуклость продавливают вручную в противоположную сторону. Адгезионную прочность покрывной пленки оценивают визуально и выражают в баллах: 5 - видимых изменений нет; 4 - шероховатое пятно в центре; 3 - мелкие морщины; 2 - приподнятость пленки в виде пузырей продолговатой формы; 1 - круглые пузыри, иногда с разрывом пленки по линии зажима. Эксперименты проведены на образцах кожи с низкой адгезией эмульсионного покрытия. Примеры осуществления способа приведены в таблице. Из таблицы видно, что примеры 1-3 являются оптимальными. Пример 4 показывает, что приведенные параметры не позволяют получить достоверную оценку качества покрывного крашения. Параметры примера 5 не могут быть использованы, так как превышают технологические требования, ограничивающие величину параметров.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of adhesion strength of cover films on skin
Автори англійськоюYahoda Liudmyla Andriivna, Ivashkevych Svitlana Leonidivna, Kerner Serhii Moiseiovych, Martynovska Tamara Hryhorivna
Назва патенту російськоюСпособ определения адгезионной прочности покровных пленок на кожу
Автори російськоюЯгода Людмила Андреевна, Ивашкевич Светлана Леонидовна, Кернер Сергей Мойсеевич, Мартиновская Тамара Григорьевна
МПК / Мітки
МПК: G01N 19/00, G01N 33/44
Мітки: спосіб, плівок, визначення, шкіри, покривних, міцності, адгезійної
Код посилання
<a href="https://ua.patents.su/2-10598-sposib-viznachennya-adgezijjno-micnosti-pokrivnikh-plivok-na-shkiri.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення адгезійної міцності покривних плівок на шкірі</a>
Попередній патент: Тяговий електропривод постійного струму з рекуперативним гальмуванням
Наступний патент: Пристрій для збудження ударних імпульсів
Випадковий патент: Спосіб лікування та запобігання ендемічному зобу
