Вузол завіси для перекривання прорізів

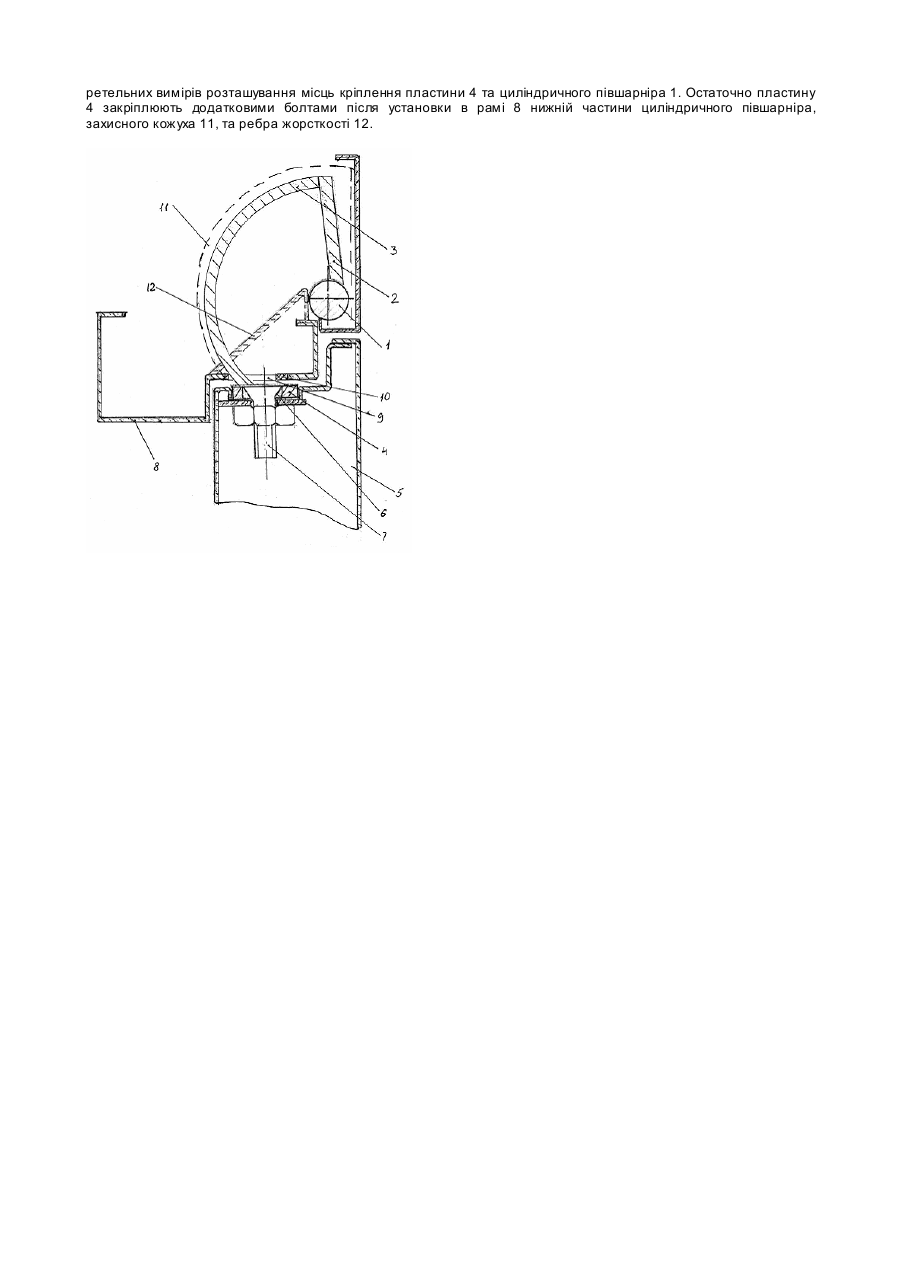

Корисна модель належить до галузі будівництва та загального машинобудування і може бути використана для перекривання дверних чи віконних прорізів у будівлях чи огорожах, а також при виготовленні віконних або меблевих стулок, крім того можливо її використання і для дверей транспортних засобів, або люків. Відомий вузол завіси для шарнірної підвіски елементів будівельних конструкцій, що містить розташовані зустрічно карти дверей та рами, кожна з яких містить виступаючі частини, одна з яких розміщена з можливістю зворотньо-поступового переміщення в напрямному пазу карти дверей, а друга - в напрямному пазу карти рами, і з'єднувальний елемент з повздовжніми напрямними жолобами, який взаємодіє кожним з своїх кінців з одним з проміжних елементів, а стінками напрямних жолобів з їхніми виступаючими частинами, при цьому карти дверей та рами мають Г-подібну форму і з'єднані з проміжними елементами зовнішньою поверхнею своїх великих полок, з'єднувальний елемент має двотаврову форму, при цьому кожний з проміжних елементів має Т-подібну форму та взаємодіє з напрямними пазами кожної з карт своєю вертикальною полкою, а горизонтальною полкою - з одним з напрямних жолобів з'єднувального елемента, що утворений порожнинами, розміщеними по різні боки від перемички двотавру. [Див. А.С. СРСР №1559081, Мкл E05D 7/01, 1990p.]. Недоліком цього пристрою є складність конструкції, а через це складність виготовлення. Відома також завіса, що містить карти рами та дверей, кожна з яких має напрямний жолоб, виконаний у вигляді напівциліндра, та проміжний елемент, за допомогою якого жолоби карт взаємодіють між собою, при цьому напрямний жолоб одної з карт у поперечному розрізі має форму скоби, що охоплює напрямний жолоб іншої карти. [Див. А.С. СРСР №1342994, Мкл E05D 7/04, 1987р.]. Недоліком такої завіси є обмежене коло її застосування: виключно для дверей (вікон) та їх коробок, що виготовлені з деревини або інших матеріалів, непорожниних конструкцій. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є пристрій для кріплення виконаної у формі циліндричного шарніру півпетлі (завіси), яка містить корпус з основою і пластину, споряджену кріпильними отворами, що розміщена всередині корпусу з можливістю її переміщення, а також містить принаймі одну нерухому напрямну і регулювальний болт з голівкою, які встановлені всередині корпусу паралельно площині його основи і один одному, при цьому пластина з'єднана нарізним з'єднанням із регулювальним болтом та змонтована з можливістю переміщення принаймі по одній нерухомій напрямній [Див. декл. пат. України на кор. мод. №2143, Мкл E05D 7/00, 2003p.]. Суттєвим недоліком такого пристрою є незручність зовнішньої обробки дверної коробки (рами), при нанесенні на неї декорувальних покриттів через наявність петлі (завіси) на зовнішньому її боці. Завданням на вирішення якого спрямована корисна модель, що заявляється, є підвищення зручності декорування рами дверей, вікон, тощо, особливо в разі виконання їх деталей з порожнинного профілю шляхом зміни конструкції. Поставлене завдання вирішується таким чином: У відомому пристрої для кріплення напівпетлі, що містить вузол завіси для перекривання прорізів і містить споряджену кріпильними отворами пластину, яка зв'язана нарізним з'єднанням з регулювальним болтом та змонтована на торцевій поверхні дверей, а також завісу, що виконана у формі циліндричного шарніру, згідно з корисною моделлю, що заявляється, завіса жорстко з'єднана радіальним ребром з торцем дугоподібного елемента, при цьому протилежний торець цього елементу жорстко прикріплений до пластини, що змонтована на торцевій поверхні дверей, а завіса розміщена всередині рами (коробки) та споряджена захисним кожухом, крім того у рами виконаний щілиноподібний проріз, до того ж вузол завіси для перекривання прорізів споряджений ребром жорсткості, розташованим під захисним кожухом, а щілиноподібний проріз у рами споряджений облямівкою з полімерного матеріалу. Усі відмінні суттєві ознаки корисної моделі, що заявляється, спрямовані на отримання позитивного результату, який виражається у забезпеченні можливості зручної зовнішньої обробки дверної рами та дверей при простоті зміненої конструкції. Родова суттєва ознака найближчого аналога „Пристрій для кріплення півпетлі (завіси)" є технічним еквівалентом ознаки корисної моделі, що заявляється, („Вузол завіси для перекривання прорізів"), тому що за виконуваною функцією обидва технічних рішення співпадають. Різниця між ними полягає у можливості отримання більш високого технічного результату завдяки сукупності видових (відмінних) суттєвих ознак, що має корисна модель, яка заявляється. На кресленні, що додається, представлений загальний вигляд вузла завіси для перекривання прорізів. Вузол завіси для перекривання прорізів містить циліндричний шарнірі 1, що жорстко прикріплений до внутрішньої поверхні рами та з яким жорстко, наприклад, зварюванням, з'єднане радіальне з'єднувальне ребро 2, вільний кінець якого з'єднаний також переважно зварюванням з торцем дугоподібного елементу 3 (додаткового конструктивного фрагменту завіси), а інший торець дугоподібного елементу 3 жорстко з'єднаний з пластиною 4, яка змонтована на торцевій поверхні дверей 5. В пластині 4 виконані наскрізні отвори 6, в середній з яких встановлено регулювальний болт 7, а в інші отвори пластини 4 встановлені звичайні болти для рівномірності кріплення по всій довжині пластини 4 та вузла завіси загалом. Звичайних болтів встановлюють щонайменше два (над та під регулювальним болтом 7). У коробці (рамі) 8 дверей виконаний щілиноподібний проріз 9 для вільного переміщення дугоподібного елементу (завіси) 3 крізь раму при відкриванні-закриванні дверей. Щілиноподібний проріз споряджено облямівкою 10 з полімерного матеріалу, переважно жирної пластмаси, для надання естетичного вигляду рами. Циліндричний шарнір 1, радіальне ребро 2 та дугоподібний елемент 3 (конструктивні фрагменти завіси) охоплені захисним кожухом 11 для запобігання попадання пилу, крихт будівельних конструкцій (наприклад, цегли) при монтажі вузлів завіси та в процесі експлуатації. Крім того, під кожним вузлом завіси в разі вертикального його розташування, змонтоване ребро жорсткості у формі зігненої у трикутник скоби 12. Монтаж вузла завіси для перекривання прорізів здійснюють таким чином. Спочатку на рамі (коробці) 8 дверей встановлюють циліндричний шарнір 1 (точніше його верхню частину). Потім на торцевій поверхні дверного полотна закріпляють (наживляють) пластину 4 завіси, регулюють зазор між дверним полотном 5 та рамою (коробкою) 8 за допомогою регулювального болта 7, який попередньо встановлюють в отвір 6 пластини 4 та відповідний отвір полотна дверей. Підгонку до досягнення завданої величини зазору здійснюють шляхом ретельних вимірів розташування місць кріплення пластини 4 та циліндричного півшарніра 1. Остаточно пластину 4 закріплюють додатковими болтами після установки в рамі 8 нижній частини циліндричного півшарніра, захисного кожуха 11, та ребра жорсткості 12.
