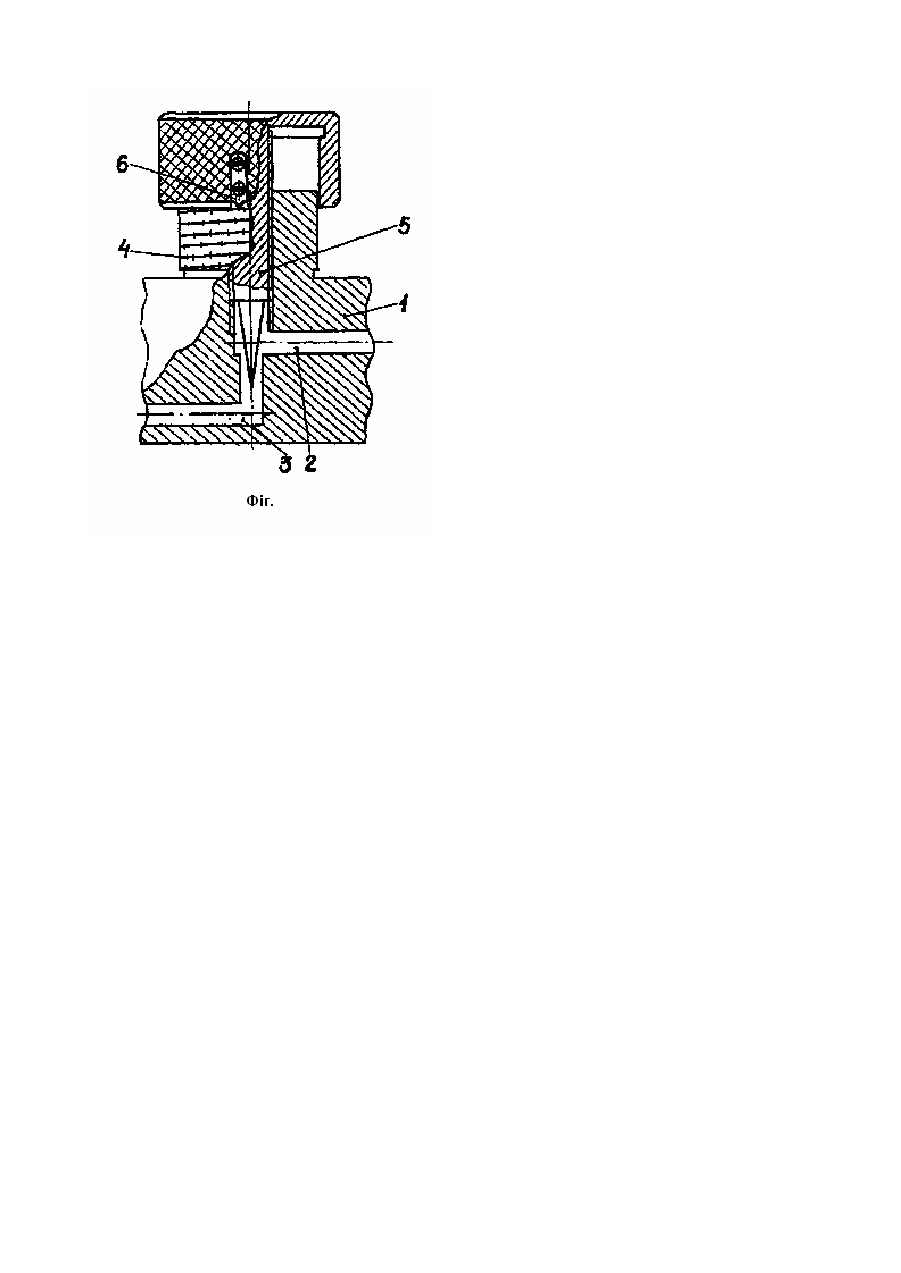

Пристрій для регулювання потоку

Пристрій відноситься до галузі машинобудування, і зокрема, до засобів регулювання і дроселювання потоку (палива, теплоносія тощо) і може бути використаний в системах паливоподачі теплоенергетичних та інших установок, а також в системах опалення, вентиляції, гарячого водопостачання, в яких змінювання кількості потоку коливається в значних межах. Найбільш близьким за суттю є відомий пристрій, який широко використовується для настроювання і регулювання потоку палива у форсунках низького тиску парових і водогрійних котлів [кн.. Захаров А.А. Применение тепла в сельском хозяйстве. - М.: Колос, 1974. - С. 23, рис. 9.]. Він містить корпус з підвідним і відвідним каналами, розділеними вентилем регулювання подачі палива. Кількість палива, що проходить через вентиль, регулюється повними або неповними обертами і візуальною його фіксацією. Однак, візуальна фіксація перепускного вентиля викликає певні труднощі і незручності в настроюванні і регулюванні потоку, особливо коли потрібно здійснювати декілька повних і неповних обертів. Використання горизонтальної шкали з покажчиком у вигляді стрілки, зв'язаної з вентилем, створює незручності при обрахуванні обертів. Тому встановлення точного положення вентиля буде зручним, починаючи від повного перекриття потоку, що пов'язано з порушенням протікання технологічного процесу і в більшості випадків не допускається. При цьому досить важливим є при використанні аналогічних регулюючи х і дроселюючих засобів мати можливість точної фіксації регулювальних органів як при настроюванні, так і при їх подальшому регулюванні. Таким чином, відомий пристрій має низьку точність регулювання потоку і не зручний в роботі. У зв'язку з цим в основу корисної моделі поставлено задачу підвищити точність і створити зручності при регулюванні потоку. Для розв'язання даної задачі відповідно до корисної моделі, суттєвими ознаками є те, що у відомому пристрої на корпусі додатково установлюється шкала, виконана у вигляді спіралі з кроком, рівним кроку різьби дозуючого вентиля, з яким жорстко з'єднаний покажчик витрати потоку. А для підвищення точності установки і фіксації вентиля при настроюванні і визначення її положення при контролюванні витрати потоку, поділки шкали нанесені по всій спіралі. Це значно зменшить час, необхідний для визначення положення дозуючого вентиля, підвищить точність регулювання і дроселювання пристрою, а також створить певні зручності в роботі. На представленому кресленні схематично показано загальний вигляд запропонованого пристрою в розрізі. Пристрій для регулювання потоку містить корпус 1 з підвідним 2 і відвідним 3 каналами. З корпусом 1 жорстко зв'язана спіральна шкала 4, виконана з кроком рівним кроку різьби дозуючого вентиля і градуйована по всій довжині спіралі по залежності витрати потоку від положення дозуючого вентиля. На вентилі 5 нерухомо закріплений покажчик 6 витрати потоку. Пристрій використовується наступним чином. Для здійснення настроювання і регулювання на задану величину витрати потоку достатньо повернути дозуючий вентиль 5 до співпадання його покажчика з відповідною поділкою на спіральній шкалі 4. Контроль за величиною потоку ведеться за положенням покажчика на поділці спіральної шкали. Використання запропонованого пристрою для регулювання потоку, у порівнянні з відомими, дасть можливість: підвищити точність настроювання, регулювання і контролю витрати потоку і тим самим забезпечити краще функціонування машин і агрегатів; створити певні зручності і зекономити час при виконанні операцій настроювання, регулювання і контролю витрати потоку.
