Елемент насадки масообмінного апарата

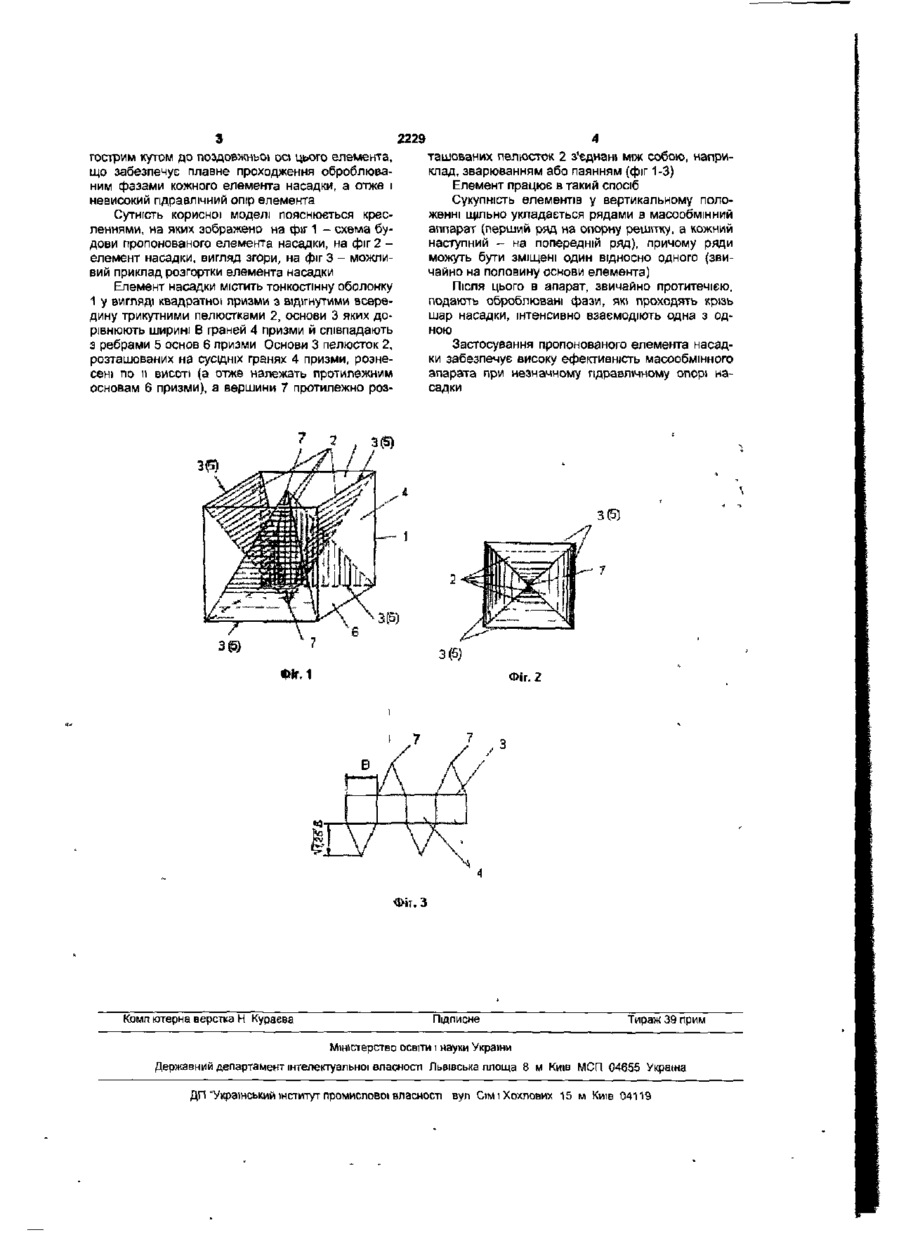

Елемент насадки масообмінного апарата, що містить тонкостінну оболонку у вигляді призми з розташованими на п гранях г відігнутими всередину трикутними пелюстками, основи яких дорівнюють ширині граней призми й паралельні відповідним ребрам О основ, причому основи пелюсток, розташованих на сусідніх гранях призми, рознесені по її висоті, який відрізняється тим, що оболонка виконана у вигляді квадратної призми, основи пелюсток співпадають з ребрами основ призми, а вершини протилежно розташованих пелюсток з'єднані між собою. Корисна модель належить до обладнання ХІМІЧНИХ, нафтохімічних, біохімічних, нафтопереробних, харчових та інших виробництв, зокрема до регулярних насадок тепло масообмшних апаратів і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах. Відомий елемент насадки масообмінного апарата, що містить тонкостінну оболонку у вигляді правильної шестигранної призми [ТютюнниковА.Б., Товажнянский Л.Л., Ґотлинская А.П Контактные элементы массообменных колонн: Учебн пособие. - К: ИСДО, 1993 - С.228, рис.3 19,6]. Зазначений елемент насадки, нескладний у виготовленні, забезпечує досить надійну взаємодію фаз в апараті, проте його питома поверхня незначна, а прямолінійне розташування ребер не гарантує "проскакування" оброблюваних фаз одна відносно одної без їх взаємодії, що зменшує ефективність масообмінного процесу. Найбільш близьким до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить тонкостінну оболонку у еигляді призми з розташованими на п гранях і відігнути насадки без їх взаємодії, проте розташування пелюсток перпендикулярно відповідним граням призми спричинює підвищений гідравлічний опір елемента насадки, а, отже, і масообмінного апарата в цілому В основу корисної моделі покладено задачу вдосконалити елемент насадки масообмінного апарата, в якому нове виконання тонкостінної оболонки й відігнутих пелюсток забезпечило би зниження гідравлічного опору елемента насадки. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить тонкостінну оболонку у вигляді призми з розташованими на й гранях і відігнутими всередину трикутними пелюстками, основи яких дорівнюють ширині граней призми й паралельні ВІДПОВІДНИМ ребрам Гі основ, причому основи пелюсток, розташованих на сусідніх гранях призми, рознесені по її висоті, згідно з пропонованою корисною моделлю новим є те, що оболонка виконана у вигляді квадратної призми, основи пелюсток співпадають з ребрами основ призми, а вершини протилежно розташованих пелюсток з'єднані між собою Використання елемента насадки масообмінного апарата із зазначеними ВІДМІТНИМИ ознаками при ЩІЛЬНІЙ укладці цих елементів горизонтальними рядами утворює конструкцію, яка повністю виключає наявність наскрізних ("у світу") каналів в елементах насадки, а отже і гарантовану взаємодію оброблюваних фаз під час проходження крізь зазначені елементи. При цьому обидві пари відігнутих пелюсток кожного елемента насадки завдяки зазначеним ВІДМІТНИМ ознакам розташовані під ми всередину перпендикулярно до ВІДПОВІДНИХ граней трикутними пелюстками, основи яких дорівнюють ширині граней призми й паралельні ВІДПОВІДНИМ ребрам п основ, причому основи пелюсток, розташованих на сусідніх гранях призми, рознесені по ґі висоті [патент України №1321 U, МПК7 В01 J19/32, заявл. 05.12 2001, опубл. 15 07.2002] Цей елемент насадки завдяки наявності сукупності трикутних пелюсток практично виключає проходження оброблюваних фаз крізь елемент О) CM 2229 ташованих пелюсток 2 з'єднані між собою, напригострим кутом до поздовжньої осі цього елемента, клад, зварюванням або паянням (фіг 1-3) що забезпечує плавне проходження оброблюваЕлемент працює в такий спосіб ним фазами кожного елемента насадки, а отже і Сукупність елементів у вертикальному полоневисокий гідравлічний опір елемента женні щільно укладається рядами в масообмінний Сутність корисної моделі пояснюється кресаппарат (перший ряд на опорну решітку, а кожний леннями, на яких зображено на фіг 1 - схема бунаступний - на попередній ряд), причому ряди дови пропонованого елемента насадки, на фіг 2 можуть бути зміщені один відносно одного (звиелемент насадки, вигляд згори, на фіг 3 - можличайно на половину основи елемента) вий приклад розгортки елемента насадки Елемент насадки містить тонкостінну оболонку Після ЦЬОГО В апарат, звичайно протитечією, 1 у вигляді квадратної призми з відігнутими всереподають оброблювані фази, які проходять крізь дину трикутними пелюстками 2, основи 3 яких дошар насадки, інтенсивно взаємодіють одна з одрівнюють ширині В граней 4 призми й співпадають ною з ребрами 5 основ 6 призми Основи 3 пелюсток 2, Застосування пропонованого елемента насадрозташованих на сусідніх гранях 4 призми, рознеки забезпечує високу ефективність масообмінного сені по її висоті (а отже належать протилежним апарата при незначному гідравлічному опорі наосновам 6 призми), а вершини 7 протилежно розсадки •ІГ.1 Фіг. 2 Фіт.З Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності вул СіміХохлових 15 м Київ 04119
