Модуль регулярної насадки масообмінного апарата

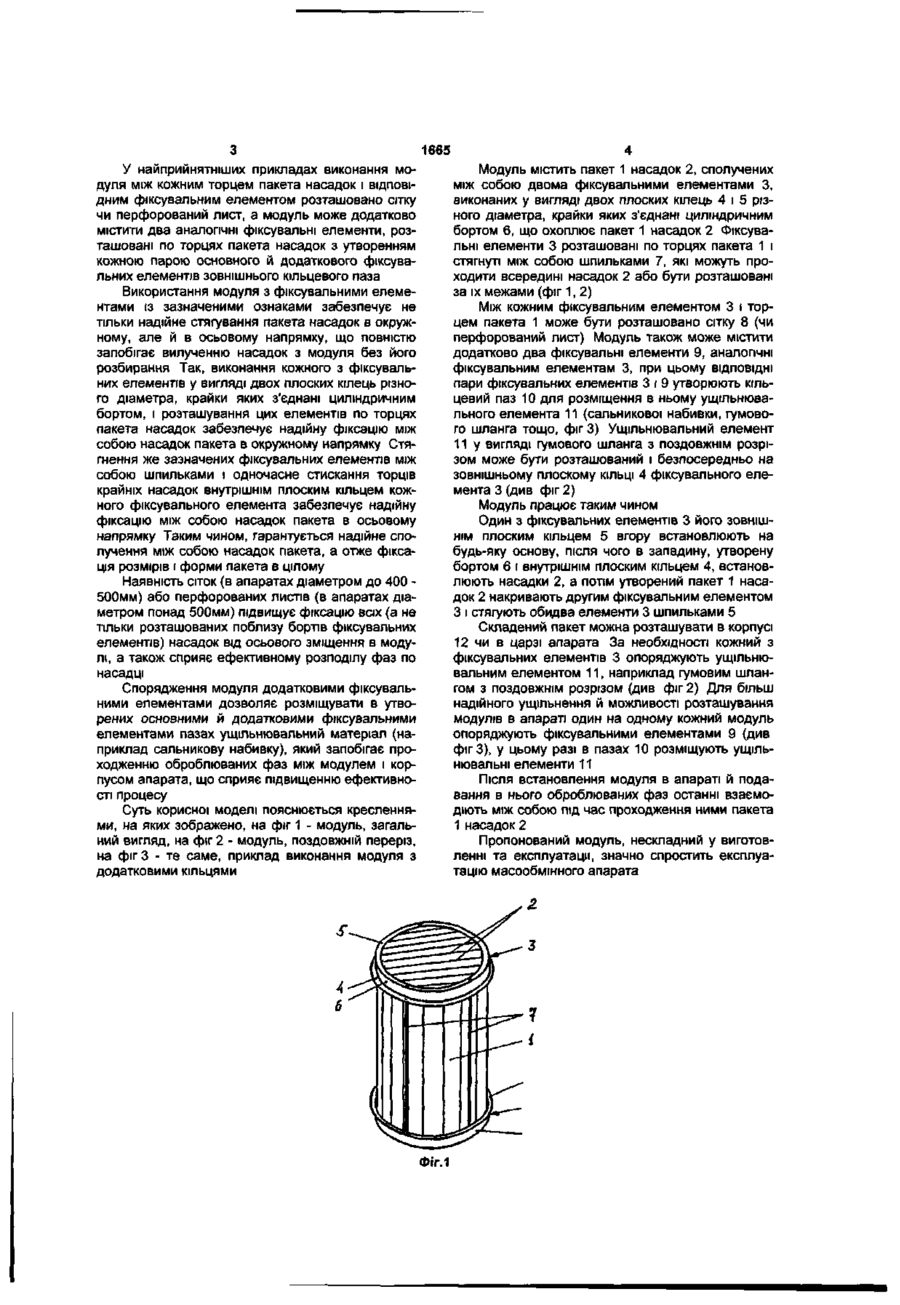

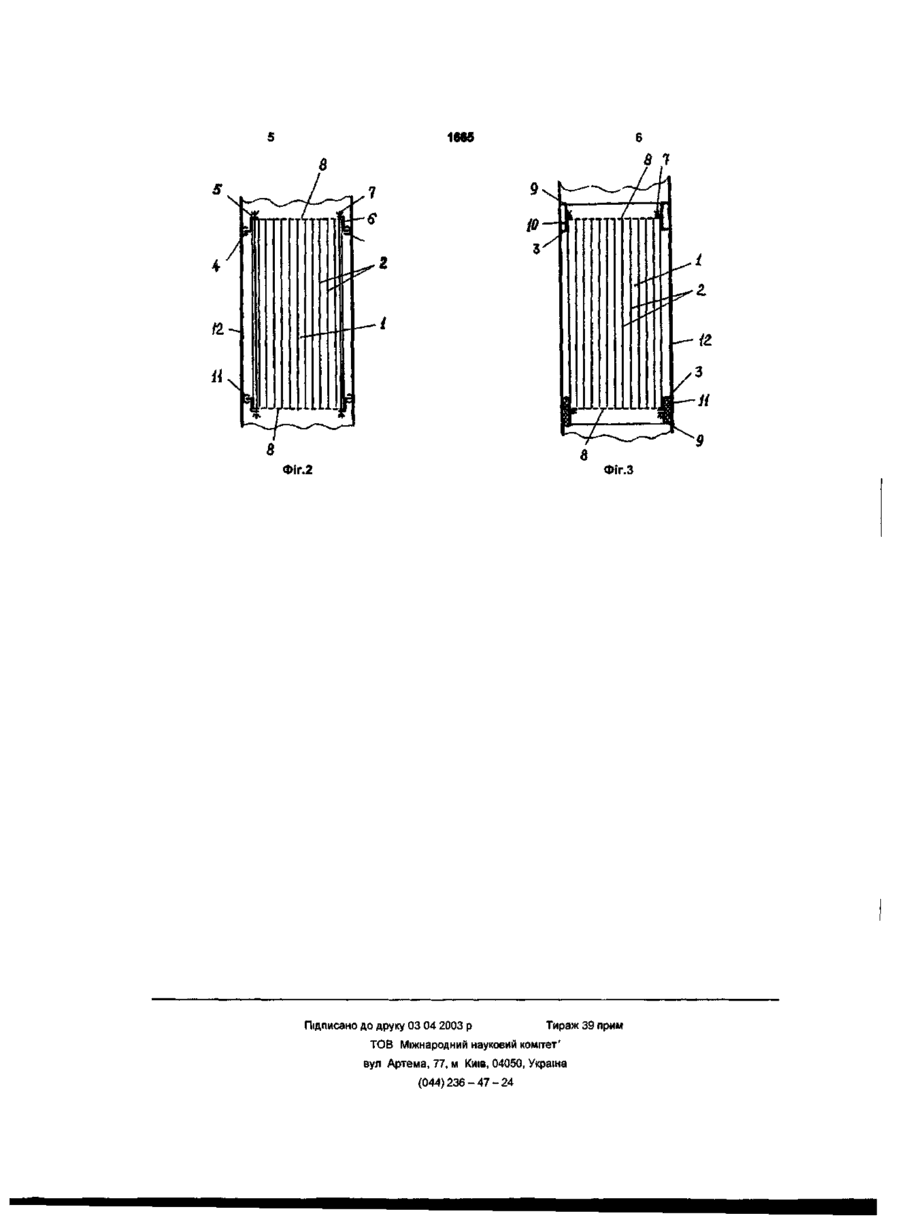

1 Модуль регулярної насадки масообмінного апарата, що містить пакет насадок, сполучених між собою фіксувальними елементами, який відрізняється тим, що кожний з фіксувальних елементів виконаний у вигляді двох плоских кілець різного діаметра, крайки яких з'єднані циліндрич ним бортом, що охоплює пакет насадок, при цьому зазначені фіксувальні елементи розташовані по торцях пакета насадок і стягнуті між собою шпильками 2 Модуль за п 1, який відрізняється тим, що між кожним торцем пакета насадок і ВІДПОВІДНИМ фіксувальним елементом розташовано сітку чи перфорований лист 3 Модуль за п 1 або 2, який відрізняється тим, що він додатково містить два аналогічні фіксувальні елементи, розташовані по торцях пакета насадок з утворенням кожною парою основного й додаткового фіксувальних елементів зовнішньогокільцевого паза Корисна модель належить до обладнання ХІМІЧНИХ, нафтохімічних, біохімічних, нафтопереробних, харчових та інших виробництв, зокрема до насадок тепло-масообмінних апаратів і може бути використана в ректифікаційних і абсорбційних апаратах Широкого поширення завдяки незначному гідравлічному опору й високій ефективності для проведення багатьох масообмінних процесів набули регулярні насадки, які зазвичай розташовують в апаратах окремими модулями Так, відомий модуль регулярної насадки масообмінного апарата, що містить пакет насадок, вільно встановлених в апараті (патент Роси №2035992, МПК6 В 01 J 19/32, заявл 09 04 1993, опубл 27 05 1995) Незважаючи на відносну конструктивну простоту модуля, він передбачає досить складний монтаж окремих насадок модуля безпосередньо в апараті, що значно збільшує час обслуговування та (або) ремонту, а також наявність у апараті люків обслуговування Крім того, значно ускладнюється ущільнення модуля відносно корпуса апарата Найближчим до пропонованого технічного рішення є модуль регулярної насадки масообмінного апарата, що містить пакет насадок, сполучених між собою фіксувальними елементами, виконаними у вигляді обручів, що охоплюють пакет насадок в його середній частині (Тютюнников А Б , Товажнянский Л Л , Путинская А П Основы расчета и конструирования массообменных колон - К Вища шк, 1989 -С 61, рис 3 8) На відміну від аналога, що розглянуто, цей модуль полегшує його монтаж в апараті завдяки можливості поводження з ним як з одним цілим, проте надійність його невелика Так, стропування модуля за насадки або за кільцеві елементи не виключає випадання окремих насадок з пакета під дією сили тяжіння й наступного розсипання модуля на окремі частини Крім того, як і в аналозі, ущільнення зазначеного модуля досить ускладнене, що не виключає проходження оброблюваних фаз крізь зазор між модулями й корпусом апарата В основу корисної моделі покладено задачу вдосконалення модуля регулярної насадки масообмінного апарата, в якому нове виконання фіксувальних елементів забезпечило би надійне сполучення між собою насадок пакета як під час експлуатації, так і під час поводження з пакетом (обслуговування, ремонт, транспортування, зберігання), а також надійне ущільнення модуля в корпусі апарата Поставлена задача вирішується тим, що в модулі регулярної насадки масообмінного апарата, що містить пакет насадок, сполучених між собою фіксувальними елементами, згідно з пропонованою корисною моделлю новим є те, що кожний з фіксувальних елементів виконаний у вигляді двох плоских кілець різного діаметра, крайки яких з'єднані циліндричним бортом, що охоплює пакет насадок, при цьому зазначені фіксувальні елементи розташовані по торцях пакета насадок і стягнуті між собою шпильками ю со CD 1665 У найприйнятніших прикладах виконання модуля між кожним торцем пакета насадок і ВІДПОВІДНИМ фіксувальним елементом розташовано сітку чи перфорований лист, а модуль може додатково містити два аналогічні фіксувальні елементи, розташовані по торцях пакета насадок з утворенням кожною парою основного й додаткового фіксувальних елементів зовнішнього кільцевого паза Використання модуля з фіксувальними елементами із зазначеними ознаками забезпечує не тільки надійне стягування пакета насадок в окружному, але й в осьовому напрямку, що повністю запобігає вилученню насадок з модуля без його розбирання Так, виконання кожного з фіксувальних елементів у вигляді двох плоских кілець різного діаметра, крайки яких з'єднані циліндричним бортом, і розташування цих елементів по торцях пакета насадок забезпечує надійну фіксацію між собою насадок пакета в окружному напрямку Стягнення же зазначених фіксувальних елементів між собою шпильками і одночасне стискання торців крайніх насадок внутрішнім плоским кільцем кожного фіксувального елемента забезпечує надійну фіксацію між собою насадок пакета в осьовому напрямку Таким чином, гарантується надійне сполучення між собою насадок пакета, а отже фіксація розмірів і форми пакета в цілому Наявність сіток (в апаратах діаметром до 400 500мм) або перфорованих листів (в апаратах діаметром понад 500мм) підвищує фіксацію всіх (а не тільки розташованих поблизу бортів фіксувальних елементів) насадок від осьового зміщення в модулі, а також сприяє ефективному розподілу фаз по насадці Спорядження модуля додатковими фіксувальними елементами дозволяє розміщувати в утворених основними й додатковими фіксувальними елементами пазах ущільнювальний матеріал (наприклад сальникову набивку), який запобігає проходженню оброблюваних фаз між модулем і корпусом апарата, що сприяє підвищенню ефективності процесу Суть корисної моделі пояснюється кресленнями, на яких зображено, на фіг 1 - модуль, загальний вигляд, на фіг 2 - модуль, поздовжній переріз, на фіг 3 - те саме, приклад виконання модуля з додатковими кільцями Модуль містить пакет 1 насадок 2, сполучених між собою двома фіксувальними елементами З, виконаних у вигляді двох плоских кілець 4 і 5 різного діаметра, крайки яких з'єднані циліндричним бортом 6, що охоплює пакет 1 насадок 2 Фіксувальні елементи 3 розташовані по торцях пакета 1 і стягнуті між собою шпильками 7, які можуть проходити всередині насадок 2 або бути розташовані за їх межами (фіг 1, 2) Між КОЖНИМ фіксувальним елементом 3 і торцем пакета 1 може бути розташовано сітку 8 (чи перфорований лист) Модуль також може містити додатково два фіксувальні елементи 9, аналогічні фіксувальним елементам 3, при цьому ВІДПОВІДНІ пари фіксувальних елементів 3 і 9 утворюють кільцевий паз 10 для розміщення в ньому ущільнювального елемента 11 (сальникової набивки, гумового шланга тощо, фіг 3) Ущільнювальний елемент 11 у вигляді гумового шланга з поздовжнім розрізом може бути розташований і безпосередньо на зовнішньому плоскому КІЛЬЦІ 4 фіксувального елемента 3 (див фіг 2) Модуль працює таким чином Один з фіксувальних елементів 3 його ЗОВНІШНІМ плоским кільцем 5 вгору встановлюють на будь-яку основу, після чого в западину, утворену бортом 6 і внутрішнім плоским кільцем 4, встановлюють насадки 2, а потім утворений пакет 1 насадок 2 накривають другим фіксувальним елементом З і стягують обидва елементи 3 шпильками 5 Складений пакет можна розташувати в корпусі 12 чи в царзі апарата За необхідності кожний з фіксувальних елементів 3 опоряджують ущільнювальним елементом 11, наприклад гумовим шлангом з поздовжнім розрізом (див фіг 2) Для більш надійного ущільнення й можливості розташування модулів в апараті один на одному кожний модуль опоряджують фіксувальними елементами 9 (див фігЗ), у цьому разі в пазах 10 розміщують ущільнювальні елементи 11 Після встановлення модуля в апараті й подавання в нього оброблюваних фаз останні взаємодіють між собою під час проходження ними пакета 1 насадок 2 Пропонований модуль, нескладний у виготовленні та експлуатації, значно спростить експлуатацію масообмінного апарата ФІГ.1 1665 3 7 it a\ Фіг.З Фіг.2 Підписано до друку 03 04 2003 p Тираж 39 прим ТОВ Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
