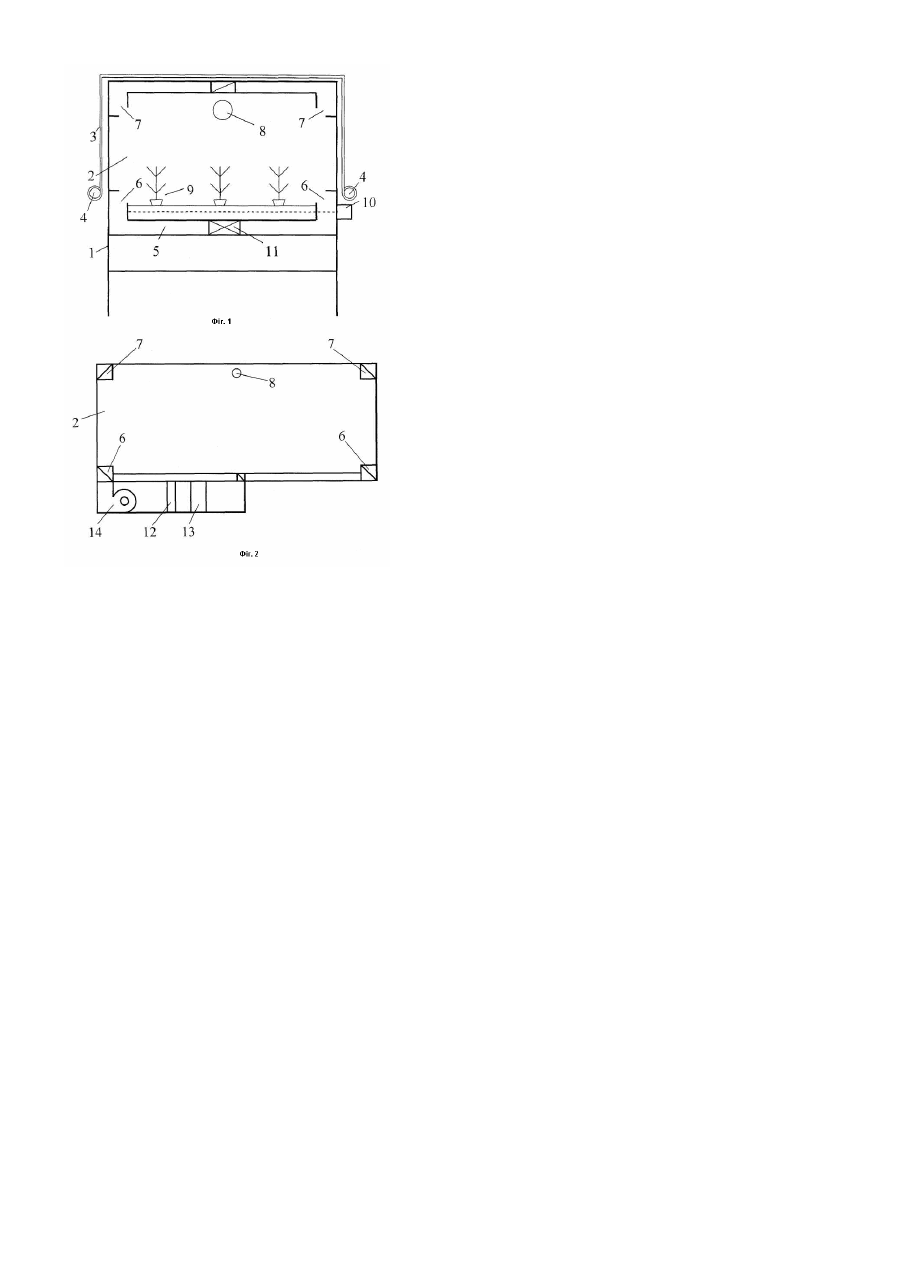

Міні-теплиця

Корисна модель відноситься до сільського господарства, зокрема може використовуватися для вирощування розсади та низькорослих рослин у промислових та індивідуальних культиваційних спорудах. Відома портативна теплиця-аналог, яка містить металеву раму на колесах з кюветами для грунту і рослин, встановлену над ними панель з люмінесцентними лампами та трансформаторними каналами, верхня частина якої перекрита поліетиленовою плівкою, яка звертається на барабани. В середній частині рами міститься кювет з грунтом для рослин. Днище замкнутого простору містить перфораційні отвори та високоомну спіраль нагріву. З тильної сторони рами міститься ємність для води, а на кінцях повітряних каналів містяться перфоровані труби системи поливу [1]. Така теплиця дає можливість створювати різні режими опромінення і обігріву рослин, що в свою чергу підвищує врожайність при скорочені сроку вирощування рослин, значно розширює можливості експлуатації при низьких температурах за рахунок одночасного кондуктивного обігріву грунту та конвекційного обігріву рослин. Недоліками такої теплиці є неможливість чіткого автоматичного підтримування та регулювання однакових параметрів повітря по площі та висоті теплиці, що в свою чергу ускладнює або взагалі не дозволяє одночасного вирощування в теплиці різних рослин, або навіть однакових рослин, але різного періоду вегетації. Виключає можливість використання гідропонного методу вирощування рослин. В значній мірі вказані недоліки ліквідовані у винаході, який прийнято за найближчий аналог, предметом якого є установка штучного клімату, що включає робочу камеру, у внутрішньому об'ємі якої розміщенні стелаж з рослинами, лампи освітлення, та технологічне обладнання для транспортування, нагріву та з во лож ення по вітр я. Повітря з атмосфер и над хо д ить в б ло к кондиціювання, зволожується, нагрівається та вентилятором подається в робочий об'єм установки. Така установка дає можливість використовувати одно- або багатоярусні стелажі.[2]. Недоліками цієї установки є: - відсутність системи автоматичного регулювання параметрів повітря, що ускладнює підтримання необхідного мікроклімату; -немож ливість використання регуль ованої крапель ної системи живлення рослин; - використання ламп освітлення, які потребують охолодження, що в свою чергу збільшує витрати енергоресурсів та ускладнює конструкцію; - складність конструкції, яка створює незручності при обслуговуванні та догляді за рослинами. Метою корисної моделі є усунення вище означених недоліків та створення стелажної міні - теплиці, яка при зменшенні питомих енерговитрат дасть можливість вирощувати в промислових теплицях розсади та різних видів низькорослих рослин з різними стадіями вегетативного розвитку, зниження безпеки від розповсюдження захворювань рослин по об'єму промислової теплиці. Поставлена мета досягається тим, що міні-теплиця виконана у вигляді установки штучного клімату, яка містить робочу камеру, всередині якої, розташовані одно-, або багатоярусні сте лаж і з рослинами, лам пам и освітлення, автономні автоматизовані системи забезпечення у камері необхідної температури, вологості і швидкості повітря, згідно з корисною моделю передбачені такі відмінності: - камера обладнана регульованою крапельною системою живлення та поливу рослин; - бокові вертикальні прозорі, або непрозорі огородження, виконані у вигляді легкопідйомних одно-, або двохшарових конструкцій; - обладнана пристроєм для магнітної обробки води для системи поливу та живлення; - встановлені лампи "холодного світла" (ультрафіолетові газорозрядні); - камери з прозорими та непрозорими вертикальними огородженнями, обладнані єдиною системою вентиляції. Міні-теплиця складається (див. Фіг.1,2) з стелажу 1, на якому розташована камера 2 з огородженням виконаним з світлопрозорих або непрозорих легкопідйомних огороджень 3, які згортаються на барабан 4, яка містить короб 5 з подвійним днищем для надходження повітря, подаючі та витяжні повітропроводи, при чому подаючі щілини 6 розташовані в нижній частині, а витяжні - 7 в верхній частині камери, в середині камери розташована ультрофіолетова газорозрядна лампа 8, касети або горщики з грунтом (субстратом) 9, система краплинного зрощення 10 та автономна автоматизована система забезпечення необхідного мікроклімату 11. З камер 2 можна скласти двох- або багатоярусні стелажі, які з'єднуються в блок. Установка працює наступним чином. Повітря підігрівається портативним електронагрівником 12, зволожується зволожувачем 13 та вентилятором 14 по повітророзподільникам, які розташовані в коробі 5 та через подаючі щілини 6 подається в робочий об'єм камери 2. Через витяжні щілини 7 забирається на рециркуляцію. Джерела інформації 1. Портативная теплица. А. с. СРСР № 1671194 А1 кл. A01G9/00, 9/24, Н05 В41/18, опубл. 23.08.1991. Бюл.№31. 2. Установка искусственного климата. А. с. СРСР №1681769 А1 кл. A01G9/24, опубл. 07.10.1991. Бюл.№37.
