Теплиця енергозберігаюча

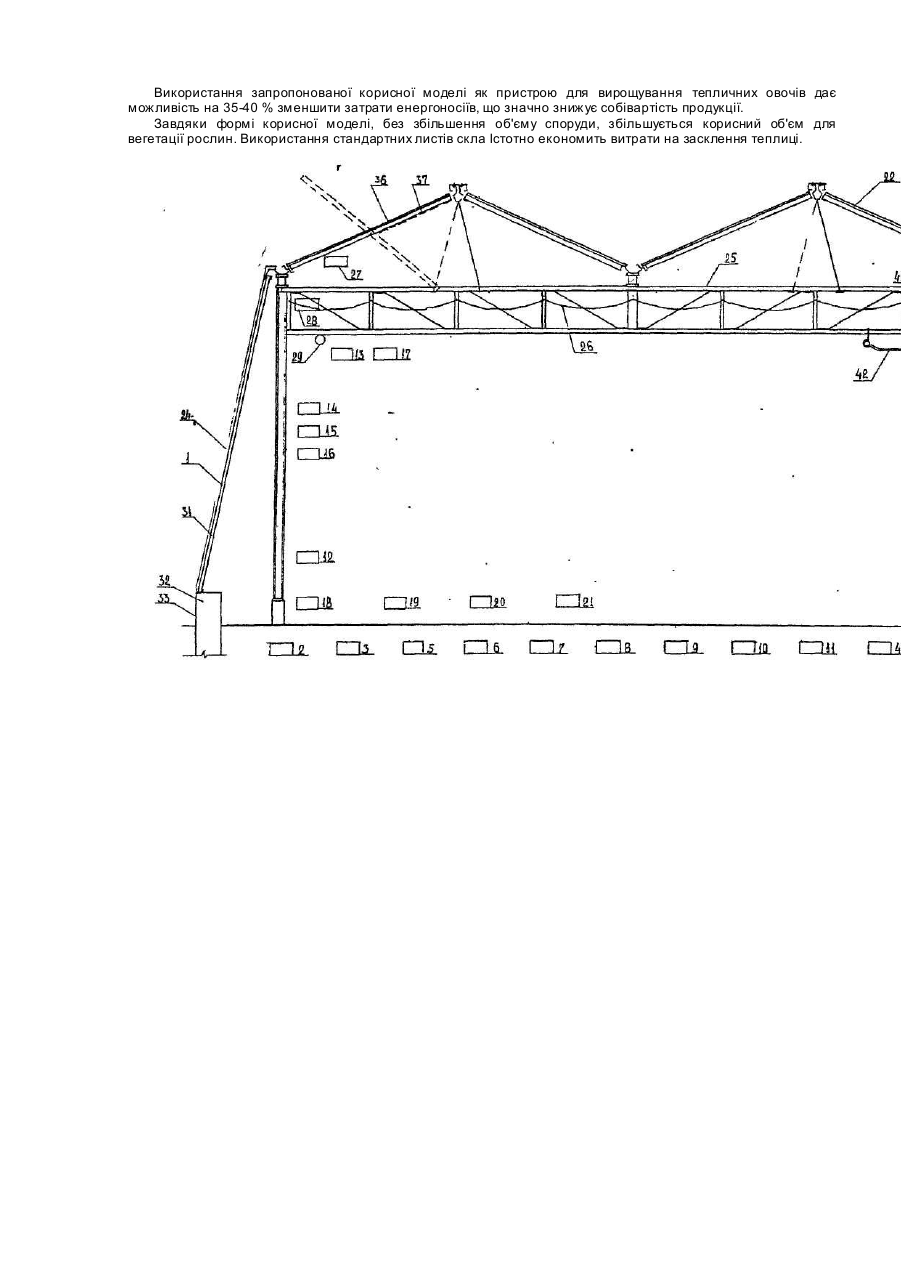

Корисна модель відноситься до сільського господарства, а саме: до енергоощадного і екологічно чистого вирощування овочевих тепличних культур у споруда х штучного клімату. Відома теплиця для вирощування розсади та овочів в зимових умовах на грунті, яку ми взяли за прототип [1]. Згадана теплиця виконана з конструкцій спеціальних профелів, просторово орієнтована, включає компактний, технологічно замкнутий блок з овочевим І розсадним відділеннями, допоміжні та побутові приміщення, вузол для приготування розчинів мінеральних добрив та засобів захисту рослин, щитову, операторську, вентиляційну камеру, склад готової продукції, додаткові складські приміщення та ремонтні майстерні, системи поливу, додаткове охолоджуюче зволоження повітря, систему термічної знезаражуючої обробки субстрату, систему мінерального живлення рослин, електродоосвітлення, систему підживлення вуглекислотою, поливний водопровід, каналізаційну систему, дренаж і котельню. Але відомий пристрій енергозатратний. Наприклад, для вирощування 20-22 кг/иг помідорів витрачається 90-135 м 3/м г природного газу. Названий прототип при експлуатації його влітку не завжди дає можливість створити оптимальні умови для вирощування овочів через значне та енерго-затратне перегрівання від сонячної теплоти.-Згадана вже теплиця не створює оптимальних умов для високоефективної вегетації овочевих культур через недосконалу систему створення та управління мікрокліматом. В основу корисної моделі покладено завдання створити таку теплицю для вирощування овочевих культур, яка дала б можливість налаштувати енергозберігальну технологію їх виробництва, за рахунок достатнього зменшення тепловитрат через огороджуючі конструкції та раціональне використання теплоти під час комп'ютерної . регуляції ЇЇ ви трат, що зумовлює створення надійного та добротного мікроклімату 1, як наслідок, дає можливість збільшувати урожайність тепличних овочів та підвищува ти їх якість. Поставлене завдання досягається тим, що створена ефективна огороджуюча конструкція покрівлі має скати, розміри яких співпадають з величиною стандартного листа скла. Зовнішні і бокові огороджуючі елементи конструкції виконані двошаровими з прозорого матеріалу та з високим коефіцієнтом світлопропускання. З північного боку споруда огороджується стіновими багатошаровими поліуретановими або базальтовими панелями. На рівні підпокрівельної ферми розміщена штора сонцетеплозахис-ного екрана з важельними механізмами приводу та фотоелементом, на цьому ж рівні знаходяться труби шатрового обігріву. Причому, шатровий обігрів має механізми регулювання температури теплоносія. По контуру теплиці встановлені заглиблені теплозахисні цокольні панелі грунтового теплозахисного екрану з шаром водостійкої Ізоляції. Змішана система опалення включає опзлювально-вентиляційні агрегати повітряного та водного обігріву. Фрамуги обладнані сіткою проти залітання шкідників. Система вводу теплоносія обладнана електронним лічильником витрати. Система водозабезпечення має додатковий резервуар запасної води та автоматичний лічильник її витрати. Конструкція теплиці включає пристрій для автоматизації контролю параметрів мікроклімату та технологічних процесів, комп'ютерну систему, метеостанцію з комплектом датчиків зовнішніх метеофакторів, аварійне оголошення,, а цехові інженерні комунікації включають мікропроцесорні пристрої. Захист пристрою включає охоронну сигналізацію. Корисна модель у статичному стані вміщує (див. креслення); 1 - конструкції спеціальних полегшених профілів, 2 -технологічно замкнутий блок з овочевим і розсадним відділенням, 3 - допоміжні та побутові приміщення, 5 - щитову, 6 - операторську, 7 - вентиляційну камеру, 8 - склад готової продукції, 9 - додаткові складські приміщення, 10 - ремонтні майстерні. 11 котельню, 12 - системи поливу, 13 - систему додаткового охолоджуючого зволоження повітря, 14 - систему знезаражуючої обробки субстрату, 15 - систему застосування пестицидів, 16 - систему мінерального живлення рослин, 17-електродоосвІтлемня, 18 - систему підживлення вуглекислотою, 19 -поливний водопровід, 20-каналізаційнусистему, 21 - дренаж, 22 - багатоскатний профіль огороджуючої конструкції, який аключає стандартні листи скла, 23 - зовнішні та бокові огороджуючі елементи конструкції виконані двошаровими з прозорого матеріалу та з високим коефіцієнтом світлопропускання, 24 - стінову панель, яка з північного боку має багатошарове поліуретанове утеплення, 25 - підпокрівельна ферма, 26 - штора сонцетеп-лозахисного екрану, 27 - фотоелемент, 28 - механізми приводу штори, 29 - тр уби ша трового обігріву, 30 - механізми регулювання температури теплоносія, 31 - контур теплиці, 32 - заглиблені теплозахисні цокольні панелі грунтового теплозахисного екрану, 33 - шар водостійкої Ізоляції, 34 - змішану систему опалення, 35 - опалювально-вентиляційні агрегати повітряного І водного обігріву,36 - фрамуги, 37-сітку проти зальоту шкідників, 38 - систему вводу теплоносія, 39 - електронний лічильник витрати теплоносія, 40 систему водозабезпечення з додатковим резервуаром запасної води, 41 - автоматичний лічильник витрати води, 42-пристрій для автоматизації контролю пара· метрів мікроклімату для технологічних процесів з комп'ютерною системою, 43 - метеостанцію з комплектом датчиків зовнішніх метеофакторів, 45 - аварійне оголошення, 46 - цехові Інженерні комунікації, 47 - мікропроцесорні пристрої. Корисна модель - це спеціальний пристрій, який працює наступним чином. Грунтуючись на певній програмі вирощування овочів, зокрема, помідорів - корисна модель створює мікроклімат для проведення повного маршруту те хнологічного процесу .вирощування овочів. Так, за рахунок світло-проникних елементів огороджуючої конструкції (21) пристрій забезпечує світлові потреби рослин, а за рахунок системи опалення (11) створюються оптимальні умови термічного режиму. Витрати теплоносія регулюються комп'ютерною системою контролю мікроклімату (42), Ця ж система контролює полив (12), мінеральне живлення (16), електродоосвітлення у розсадному відділенні (17), підживлення вуглекислотою (18). Дія факторів зовнішнього середовища контролюється метеостанцією (43) з комплектом зовнішніх (44), а в середині теплиці - за рахунок внутрішніх датчиків (19). Конструкція зовнішніх огороджуючих конструкцій (1, 22,24) та ґрунтового теплозахисного екрану (33) значно зменшує енерговитрати теплоносія взимку, а влітку - використання шторного екрану (27) захищає технологічний процес вирощування овочів від перегрівання. Таким чином, запропонований пристрій створює оптимальні фото-, аеро-, гідро- та термічні умови для вирощування овочів. У запропонованому пристрої використовуються вітчизняні стандартні елементи огороджуючих та Інженерних конструкцій. Для комп'ютерної автоматизації мікроклімату використовуються зарубіжні системи, що виробляються в Україні за ліцензіями. Використання запропонованої корисної моделі як пристрою для вирощування тепличних овочів дає можливість на 35-40 % зменшити затрати енергоносіїв, що значно знижує собівартість продукції. Завдяки формі корисної моделі, без збільшення об'єму споруди, збільшується корисний об'єм для вегетації рослин. Використання стандартних листів скла Істотно економить витрати на засклення теплиці.
