Теплиця

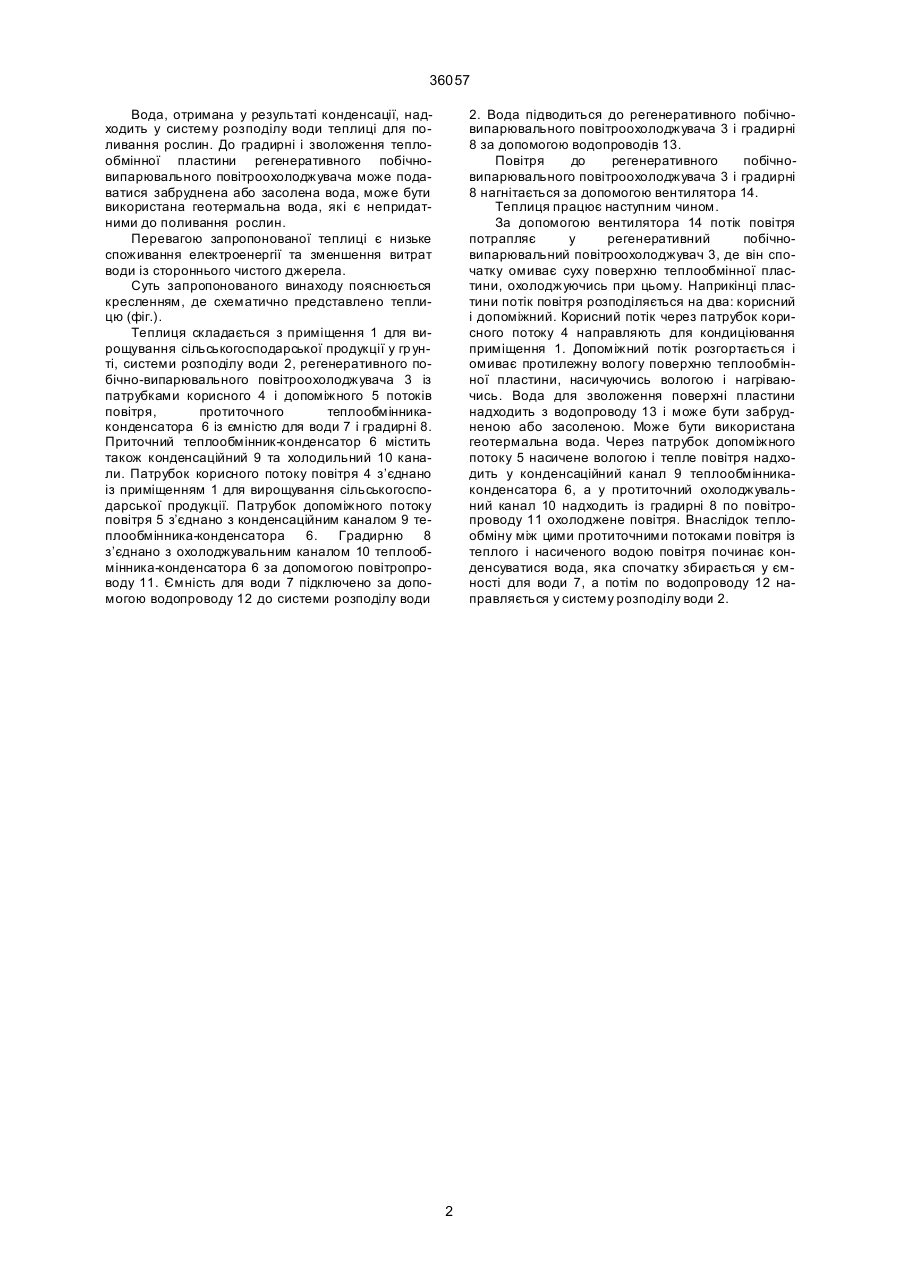

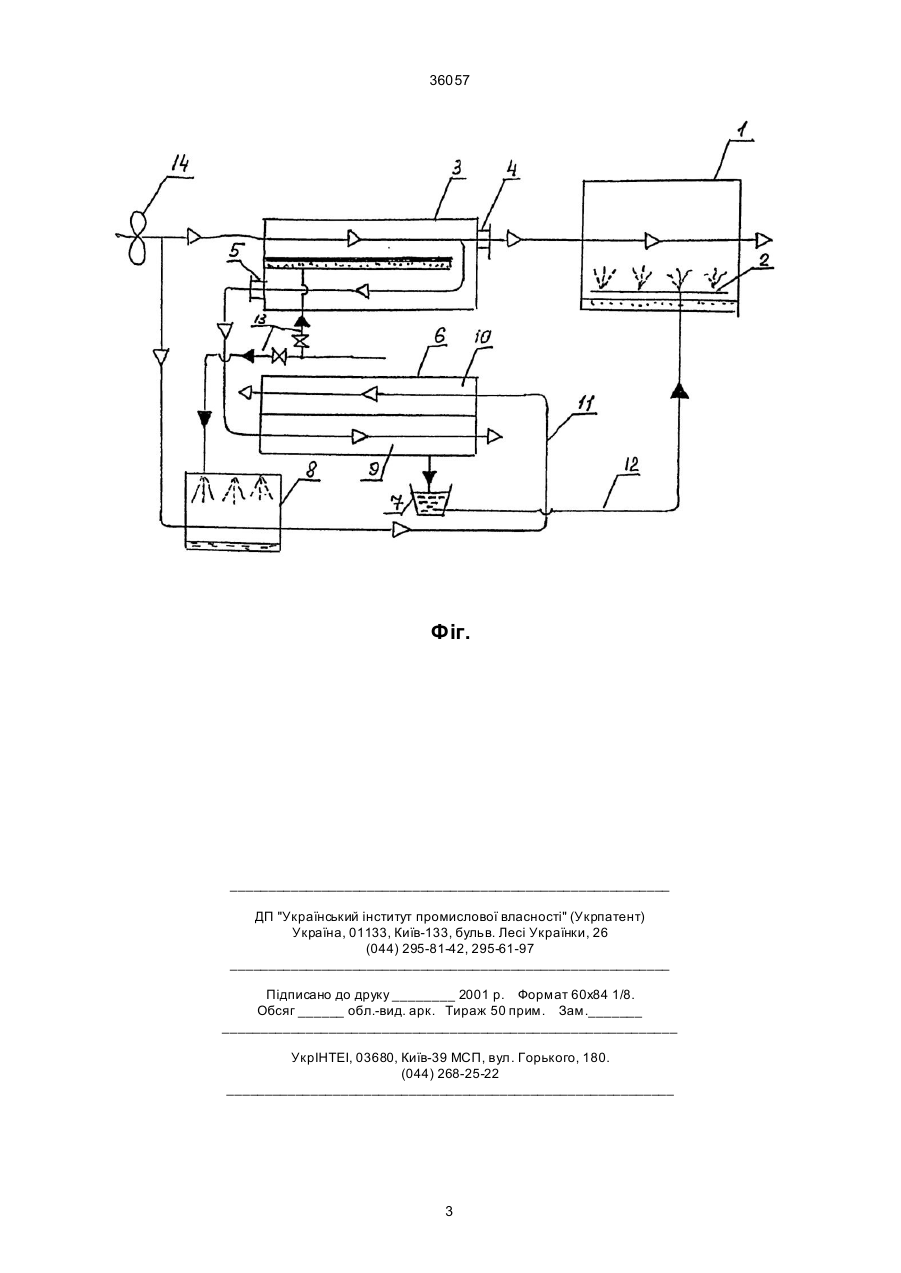

Теплиця, котра включає приміщення для вирощування сільськогосподарської продукції у гр унті із системою розподілу води та повітроохолоджуючий апарат, яка відрізняється тим, що як повітроохолоджуючий апарат використано регенеративний побічно-випарювальний повітроохолоджувач із патрубками корисного і допоміжного по 36057 Вода, отримана у результаті конденсації, надходить у систему розподілу води теплиці для поливання рослин. До градирні і зволоження теплообмінної пластини регенеративного побічновипарювального повітроохолоджувача може подаватися забруднена або засолена вода, може бути використана геотермальна вода, які є непридатними до поливання рослин. Перевагою запропонованої теплиці є низьке споживання електроенергії та зменшення витрат води із стороннього чистого джерела. Суть запропонованого винаходу пояснюється кресленням, де схематично представлено теплицю (фіг.). Теплиця складається з приміщення 1 для вирощування сільськогосподарської продукції у гр унті, системи розподілу води 2, регенеративного побічно-випарювального повітроохолоджувача 3 із патрубками корисного 4 і допоміжного 5 потоків повітря, протиточного теплообмінникаконденсатора 6 із ємністю для води 7 і градирні 8. Приточний теплообмінник-конденсатор 6 містить також конденсаційний 9 та холодильний 10 канали. Патрубок корисного потоку повітря 4 з’єднано із приміщенням 1 для вирощування сільськогосподарської продукції. Патрубок допоміжного потоку повітря 5 з’єднано з конденсаційним каналом 9 теплообмінника-конденсатора 6. Градирню 8 з’єднано з охолоджувальним каналом 10 теплообмінника-конденсатора 6 за допомогою повітропроводу 11. Ємність для води 7 підключено за допомогою водопроводу 12 до системи розподілу води 2. Вода підводиться до регенеративного побічновипарювального повітроохолоджувача 3 і градирні 8 за допомогою водопроводів 13. Повітря до регенеративного побічновипарювального повітроохолоджувача 3 і градирні 8 нагнітається за допомогою вентилятора 14. Теплиця працює наступним чином. За допомогою вентилятора 14 потік повітря потрапляє у регенеративний побічновипарювальний повітроохолоджувач 3, де він спочатку омиває суху поверхню теплообмінної пластини, охолоджуючись при цьому. Наприкінці пластини потік повітря розподіляється на два: корисний і допоміжний. Корисний потік через патрубок корисного потоку 4 направляють для кондиціювання приміщення 1. Допоміжний потік розгортається і омиває протилежну вологу поверхню теплообмінної пластини, насичуючись вологою і нагріваючись. Вода для зволоження поверхні пластини надходить з водопроводу 13 і може бути забрудненою або засоленою. Може бути використана геотермальна вода. Через патрубок допоміжного потоку 5 насичене вологою і тепле повітря надходить у конденсаційний канал 9 теплообмінникаконденсатора 6, а у протиточний охолоджувальний канал 10 надходить із градирні 8 по повітропроводу 11 охолоджене повітря. Внаслідок теплообміну між цими протиточними потоками повітря із теплого і насиченого водою повітря починає конденсуватися вода, яка спочатку збирається у ємності для води 7, а потім по водопроводу 12 направляється у систему розподілу води 2. 2 36057 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
