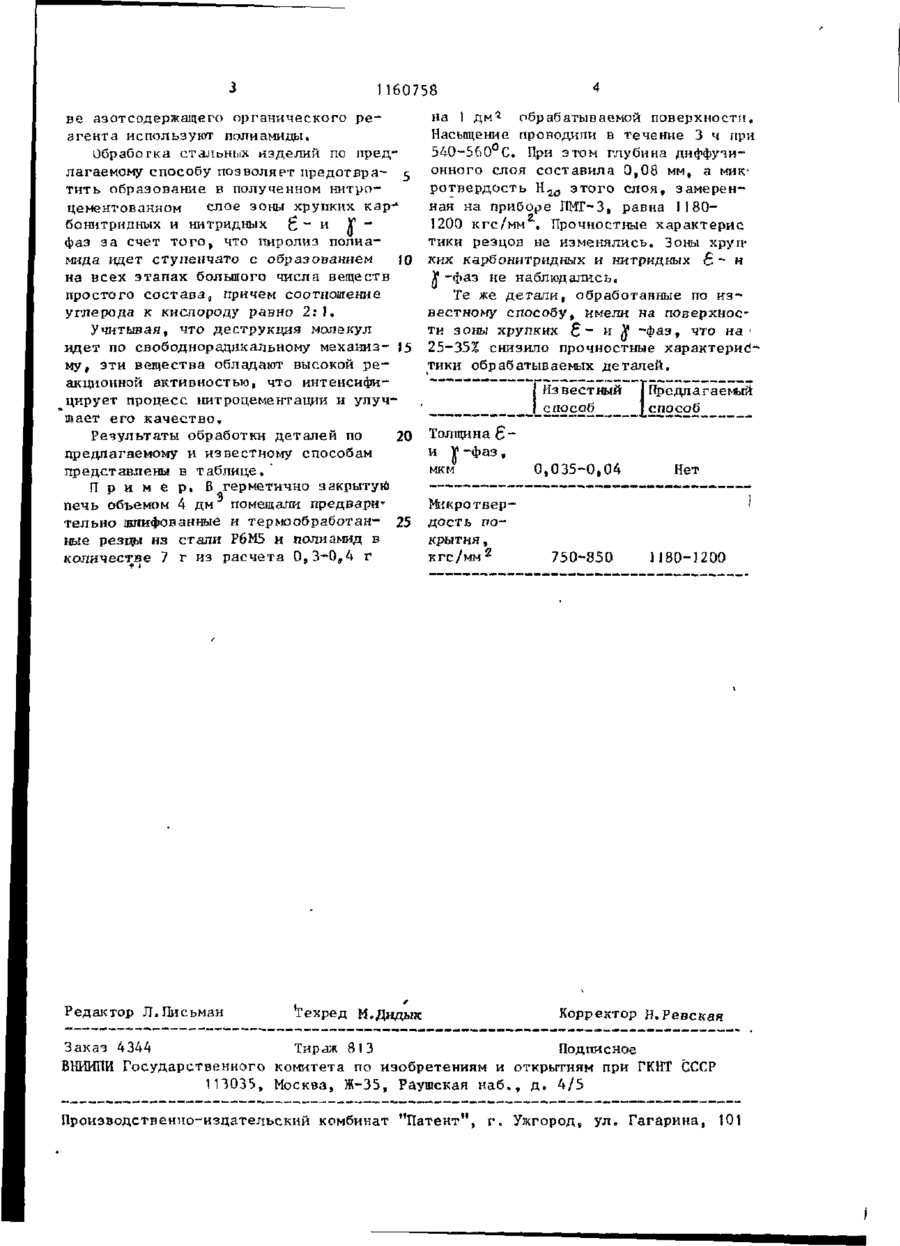

Спосіб низькотемпературного нітроцементування сталевих деталей

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (1!) (51)5 _С...23 С 8/76 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГМНТ СССР 1 (21) 3296659/22-02 (22) 0 8 . 0 5 . 8 1 (46) 2 3 . 1 1 . 9 0 . Бгал. № 43 (72) Д.Б.Городецкий, Б.Ш.Хайтан и Р,А.Витчук (53) 6 2 1 . 7 8 5 . 3 3 3 ( 0 8 8 . 8 ) (56) Журнал "Станки и инструмент № 10, 1979, с, 16. Авторское свидетельство СССР № 338560, кл. С 23 С 9/06, 1972. Авторское свидетельство СССР № 627181, кл. С 23 С 11/18, 1978. ( 5 4 ) ( 5 7 ) СПОСОБ НИЗКОТЕМПЕРАТУРНОЙ ШТРОЦЁМЕНТАЦИИ СТАЛЬНЫХ ДЕТАЛЕЙ, включающий загрузку деталей в контейнер , н а г р е в , введение насыщающего азотсодержащего органического реагент а , выдержку и охлаждение, о т л и ч а ю щ и й с я тем, ч т о , с целью улучшения к а ч е с т в а покрытия, насыщающий реагент вводят одновременно с загружаемыми деталями, контейнер герметизируют, . л в качестве азотсодержащего органического р е а г е н т а используют поли амиды. С Изобретение относится к химико-термической обработке металлов и сплавов, в частности к способам низкотемпературной газовой нитроцемеитаїщи, и может найти применение в машиностроении, авиастроении, сельском х о з я й с т в е . Известен способ низкотемпературной нитроцементации, который осуществляют в шахтных печах при 560°С в течение 4-6 ч, периодически подавая в печь компоненты газовой среды» сырьем для которой служат продукты пиролиза триэтаноламина и азотсодержащие добавки, 1 Изделия, обработанные по и з в е с т н о му способу, обладают низкой и з н о с о стойкостью вследствие образования в нитроцементованном слое зоны хрупких карбонитридных и нитридных £- и | фаз. Известен способ химико-термической обработки при 350 С, в котором- в качестве сырья для образования насыщающей среды используют полиамид. Однако ъ данном способе происходит пропитка' изделии полиамидо і и полиамид выступает в роли смазки. Наиболее близким к заявляемому тек* ническим решением я в л я е т с я способ низкотемпературной нитроцепептации, при котором в к а ч е с т в е насыщающей среды используется азотсодержащее органическое вещество - циапуровая кислота. Недостатком данного способа я в л я е т с я невысокое качество получаемого покрытия вследствие образования на поверхности хрупких карбонитридных £ и У -фаз. Цель изобретения - улучшение качес тва покрытия. Для достижения поставленной цепи в способе низкотемпературной нитроцементации стальных д е т а л е й , включающем з а г р у з к у деталей в контейнер, нагрев, введение насыщающего азотсодержащего органического р е а г е н т а , вьідержісу и* охлаждение, насыщающий р е а г е н т вводят одновременно с загруженными деталями, контейнер герметизируют f а в к а ч е с т З 1160758 вє азотсодержащего органического р е агента используют полиамиды, Обработка стальных изделий по предлагаемому способу позволяет предотвра- 5 тить образование в полученном нитро1 цементованном слое зоны хрупких карбонитридных и нитридных б" и V фаз з а счет т о г о , что пиролиз полнамида идет ступенчато с образованием Ю на всех этапах большого числа веществ простого с о с т а в а 9 причем соотношение углерода к кислороду равно 2 : 1 . * » г на І д м обрабатываемой поверхности, Насыщение проводили в течение 3 ч при 540-560 С. При этом глубина диффуизо н н о г о слоя составила 0,08 мм, а микротвердость Н 2 Й э т о г о слоя, замеренная на приборе ПМТ-3, равна 11801200 кгс/мм , Прочностные характерне тики резцов не изменялись. Зоны хрупких карбонитридных и нитридных в - и J - ф а з не наблюдались, Те же д е т а л и , обработанные по н з весгному способу, имели на поверхнос Учитывая, что деструкция молекул идет по свободнорадикальному механиз- )5 му г эти вещества обладают высокой р е акционной активностью, что интенсифи ти зоны хрупких 5 ~ и V - ф а з , что на' 1 25-35% снизило прочностные харахтерис тики обрабатываемых деталей, • *т~—ТТ,—' Т (Известный (Предлагаемый цирует процесс нитроцементации и улуч, | сдособ {способ т а е т его к а ч е с т в о , ~ ~ * • '•* Результаты обработки деталей по 20 Толщина с предлагаемому и известному способам и У-фаз, представлены в т а б л и ц е , ' мкм 0,035-0,04 Нет П р и м е р . В герметично закрытуй —-— • печь объемом 4 дм помещали предвари* Микротвер' тельно шлифованные и термообработан- 25 дость поные резцы из стали Р6М5 и полиамид в крытня, количестве 7 г из расчета 0,3~0 s 4 г кгс/мм 2 750-850 1180-1200 Редактор Л.Письман *Гехред М.Дидык Корректор Н.Ревская Заказ 4344 Тираж 813 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР К И И 113035, Москва, Ж-35, Раушская наб», д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
