Човниковий вузькозахватний комбайн

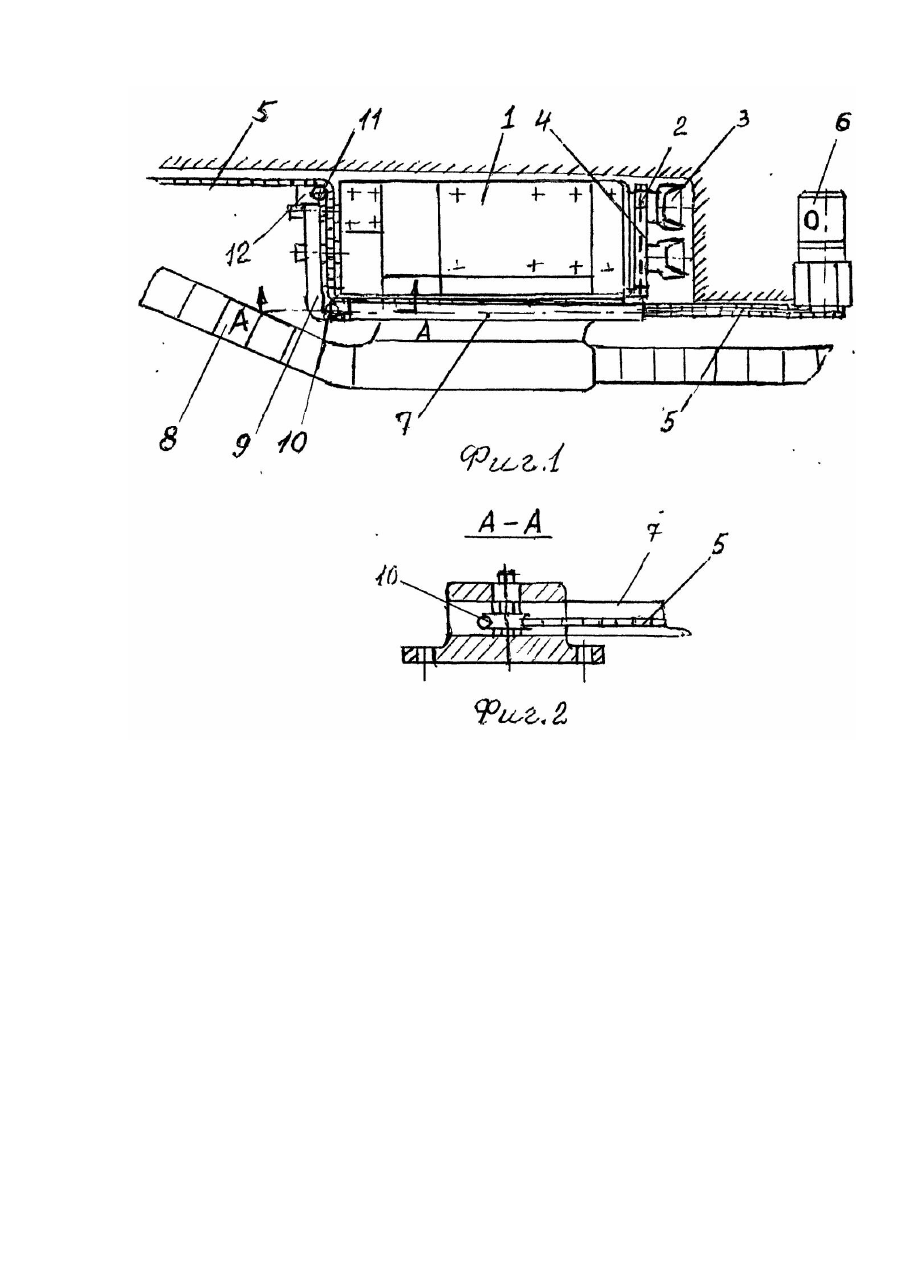

Изобретение относится к горной промышленности и может быть использовано при добыче полезных ископаемых, в частности угля, подземным способом. Известен узкозахватный угольный комбайн, содержащий корпус с исполнительными органами и опорами, механизм передвижения и установленную на корпусе комбайна направляющую, через которую проходит тяговая цепь [Авт. св. СССР № 1661407, кл. Ε 21 С 27/00.11.10.88]. В таком комбайне тяговая цепь при параллельном расположении относительно груди забоя создает "мертвую зону", т.е. невозможность задвижки конвейера непосредственно за комбайном. Из технической литературы известны различные угольные комбайны применяемые на весьма тонких пластах: так отечественный узкозахватный комбайн БК-89, разработанный Гипроуглсмзшем, обладает рядом преимуществ по сравнению со шнековыми комбайнами для тонких пластов и прежде всего он обладает повышенной эффективностью разрушения пласта и погрузки угля на конвейер [Ж, "Уголь", № 12-93, 12]. Комбайн немецкой фирмы Korfmann имеет тяговую цепь, которая находится с забойной стороны, что обеспечивает безопасность работы. Однако такое расположение цепи достигается сложной измененной конструкцией всего комбайна и трудно завести цепь на место в случае ее обрыва [Ж "Gluckauf Jahrgang 92 Heft 46/%5'c'455' Essen] В бывшей Чехословакии выпускался комбайн KCV-32 с захватом 0,В 0 7 м с верхней погрузкой угля через шнек, а в Германий известен комбайн Куплен с двойными кольцевыми барами. Однако эти комбайны имеют тяговую цепь для -их перемещения с противоположной от забойной стороны, что создает повышенную травмоопасность для работающих. На выставке "Минэкспо Интернешнл 94", которая состоялась в октябре 1994 г. в г, Лас-Вегосе (США), демонстрировались достаточно современные угольные комбайны, предназначенные для выемки пластов угля с породными прослойками мощностью 1,3-3,4 и углом наклона до 45° - это выпускаемый в КНР по лицензии и в корпорации с английской фирмой "Андерсон Груп" комбайн АМ500, МХР-240 и MXP-240W. Однако эти комбайны не предназначены для выемки угля из тонких пластов. Ближайшим аналогом заявляемого комбайна следует считать известный угольный комбайн [Авт. св. № 1661407, кл. Ε 21 С 27/00, 11.10.88], состоящий из корпуса с исполнительными органами и опорами; механизм передвижения установлен на корпусе комбайна, на направляющих проходит тяговая цепь при параллельном расположении относительно фронта забоя. Управление узкозахватным комбайном по гипсометрии угольного пласта в лаве требует че ткого выполнения требования правил техники безопасности. Кроме того решается задача повышения эффективности работы комбайна путем устранения опасной зоны при изменении схемы работы комбайна,' В основу изобретения поставлена задача усовершенствования угольного узкозахватного комбайна, в котором для выполнения и вынесения тяговой цепи устанавливается на валах буровых коронок блокприспособление, отводящее цепь к груди забоя и таким образом приближается цепь к задней части комбайна. Такое блок-приспособление выполнено в виде корпусной детали прямоугольной формы в планер имеющее крепежные отверстия для установки на шлицах валов буровы х коронок. За счёт такого принципиального изменения конструкции комбайна, связанной с дополнительным введением блок-приспособления или точнее сказать блок-приставки, достигается свободная зона не препятствующая продвижению угля и создается безопасное пространство для перемещения конвейера и комбайна. Поставленная задача решается тем, что в угольном узкозахватном комбайне, содержащем корпус с исполнительными органами, изменена принципиально конструкция и схема движения тяговой цепи его благодаря введению блок-приставки отводящей цепь на 90° к груди забоя и блока для изменения движения и перемещения конвейера. Блок-приставка установлена на шлицах валов, выступающи х из корпуса комбайна. Такая конструкция позволяет повысить эффективность работы комбайна благодаря применению отводной цепи и конструкции комбайна создается свободное перемещение конвейера в"мертвой" зоне. На фиг. 1 показан общий вид комбайна в плане (вид сверху) с основными узлами и тяговой цепью; на фиг. 2 - разрез А-А, вид в разрезе на блок-приставку и ее детали. Узкозахватный угольный комбайн состоит из корпуса 1 с исполнительными органами 2, выполненными в виде буровых коронок 3 и оконтуривающей режуще-погрузочной цепи 4. Комбайн перемещается по лаве с помощью тяговой цепи 5, вынесенной гидравлической системой подачи 6 и направляется -по ставу 7 передвижного скребкового конвейера 8. Блок-приставка 9 крепится на шлицах валов буровы х коронок. Тяговая цепь 5 пропущена через трубу и далее через блок 10 блок-приставки 9. Цепь пропущена через блок 11, который закрыт кожухом 12. Благодаря блоку 11 цепь получает направление параллельное фронту забоя. Узкозахватный комбайн работает следующим образом. При перемещении комбайна по лаве уголь отбитый буровыми коронками 3 и баром 4 посредством режуще-погрузочной цепи оформляет забой и подает уголь на конвейер 8. Применение предлагаемого узкозахватного комбайна позволит перевести лавы на пластах мощностью не менее 0,8 м на узкозахватную те хнологию, что обеспечит повышение нагрузки на забой, сократит трудозатраты на операциях, передвижке конвейера и крепления лавы, а также позволит улучшить сортность добываемого угля. Кроме того повышается безопасность работы на комбайне.
