Пристрій для очистки газу

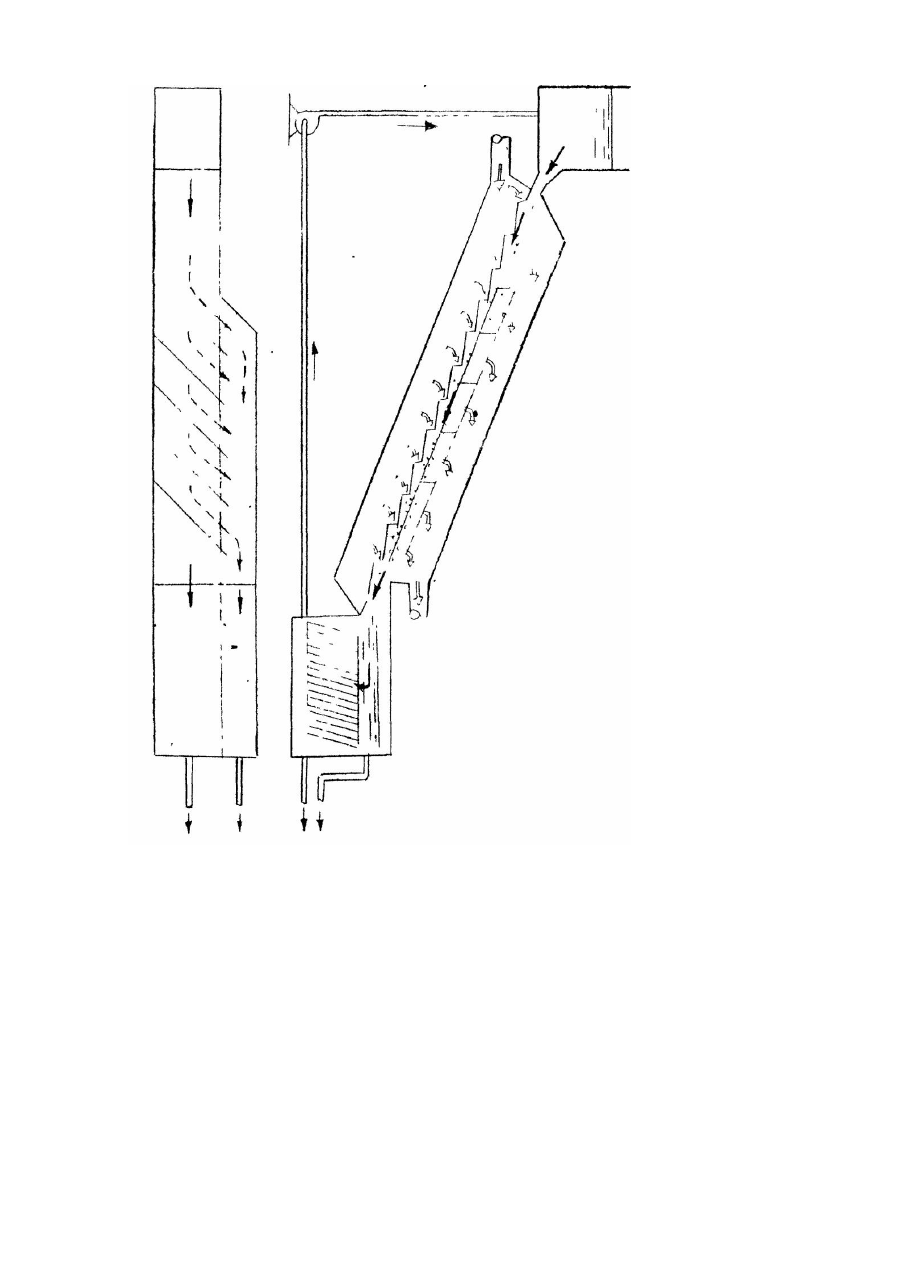

Устройство для очистки газа, относится к устройствам для очистки газа от взвешенных диспергированных примесей, и растворимых в воде компонентов. Устройство пенного аппарата: конструкция пенного аппарата должна обеспечить создание взвешенного слоя подвижной пены достаточной высоты при возможно меньшем гидравлическом сопротивлении. Существует однополочный пенный аппарат, представляющий собой резервуар прямоугольного или круглого сечения, разделенного одной перегородкой в виде решетки. Подрешеточная часть заканчивается коническим или прямоугольным бункером. Перегородка - перфорированный лист со щелями над перегородкой слой подвижной пены, в которой движение газа происходит под действием избыточного давления, над перегородкой в направлении снизу вверх, а движение жидкости по горизонтали вдоль перегородки с поступательной скоростью 0,02-1 м/с. Жидкость подается на перегородку через патрубок в приемную коробку, которая обеспечивает разделение жидкости равномерно по ширине перегородки. Газ подается в подрешеточную часть через патрубок или диффузор. После взаимодействия с жидкостью газ выводится из аппарата через верхний штуцер. Недостаток этого аппарата в том, что может происходить утечка жидкости через отверстие перегородки и унос брызг с потоком газа. Сильная утечка или брызгоунос могут полностью нарушить работу аппарата. Наиболее близким по техническому решению является многополочный пенный аппарат, представляющий собой колонку с несколькими перегородками в виде решетки, установленными под углом к горизонту по ходу движения жидкости. Перегородки с наклоном применяются при обработке малым объемом газа больших количеств жидкости во избежание образования излишне высокого слоя пены, следовательно большего сопротивления потоку газа. Недостатки выше описанного аппарата заключаются в следующем: существует критический диаметр аппарата (около 150 мм), ниже которого начинает сказываться влияние стенок (пристенный эффект), сильные колебания расходов газа и жидкости вызывают изменение толщины слоя жидкости на перегородке, а это приводит или к неполному покрытию перегородки пеной, или к неудержимому росту пенного слоя (захлебыванию аппарата). Нами поставлена задача увеличения эффективности очистки газа и последующей очистки воды и снижения энергозатрат. Решение задачи достигается путем создания лотка с установленными недоходя-щими до дна косыми перегородками с устройством ступеней, причем каждая из ступеней представляет собой щель, рядом с которым установлен лоток для стока пены, переходящий в тонкослойный отстойник, где отделяется взвесь и вместе с флотационным шламом направляется на утилизацию. Основной элемент установки, в котором происходит контакт запыленного газа с жидкостью - лоток с наклоненным к горизонту дном (1), для обеспечения бурного течения жидкости с большими скоростями: в дне лотка устроены перегородки со щелями (2), за которыми создается вакуум и происходит интенсивный подсос газа с барботажной и пенной аэрацией воды. Для обеспечения бурного течения воды с большими скоростями вода в начальном сечении лотка подается через сопло под напором (3), под лотком имеется канал (12), для подвода газа. При перекрестном движении газа через толщу текущей воды на лотке образуется пенный слой (4), стекающий вниз по лотку (см. чертеж). В лотке установлены недоходящие до дна косые перегородки с устройством ступеней (5), которые направляют пенный слой в боковой лоток (6), расположенный параллельно и рядом со щелевым ступенчатым дном (1), после которого пена со взвешенными частицами пыли осаждается и образуется флотационный шлам, который направляется по трубе (7) на утилизацию. Барботажный пенный поток у дна ступенчатого лотка направляется в тонкослойный отстойник (8), в котором отделяется взвесь, а осветленная вода насосом (9) направляется снова в голову ло тка в расширительный бак (11). Осадок тонкослойного отстойника вместе с флотационным шламом направляется на утилизацию (10). При этом более мелкие Фракции улавливаются пенным слоем, а более крупные улавливаются в тонкослойном отстойнике. Осветленная вода в случае, если в газе находятся растворимые в воде примеси, может направляться на очистку от ни х известными способами. Очищенный воздух выводится через патрубок (13).
