Пристрій для мокрої очистки газу

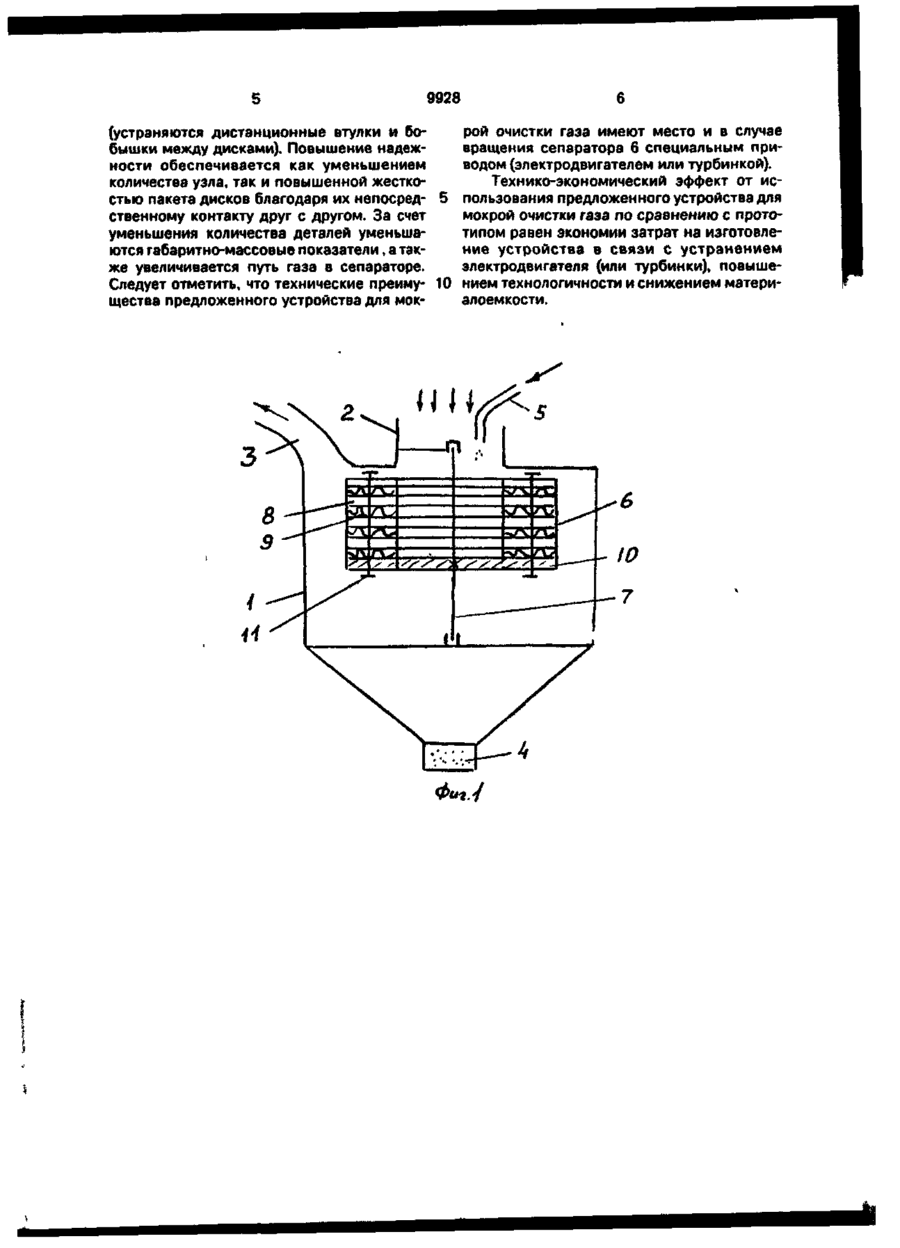

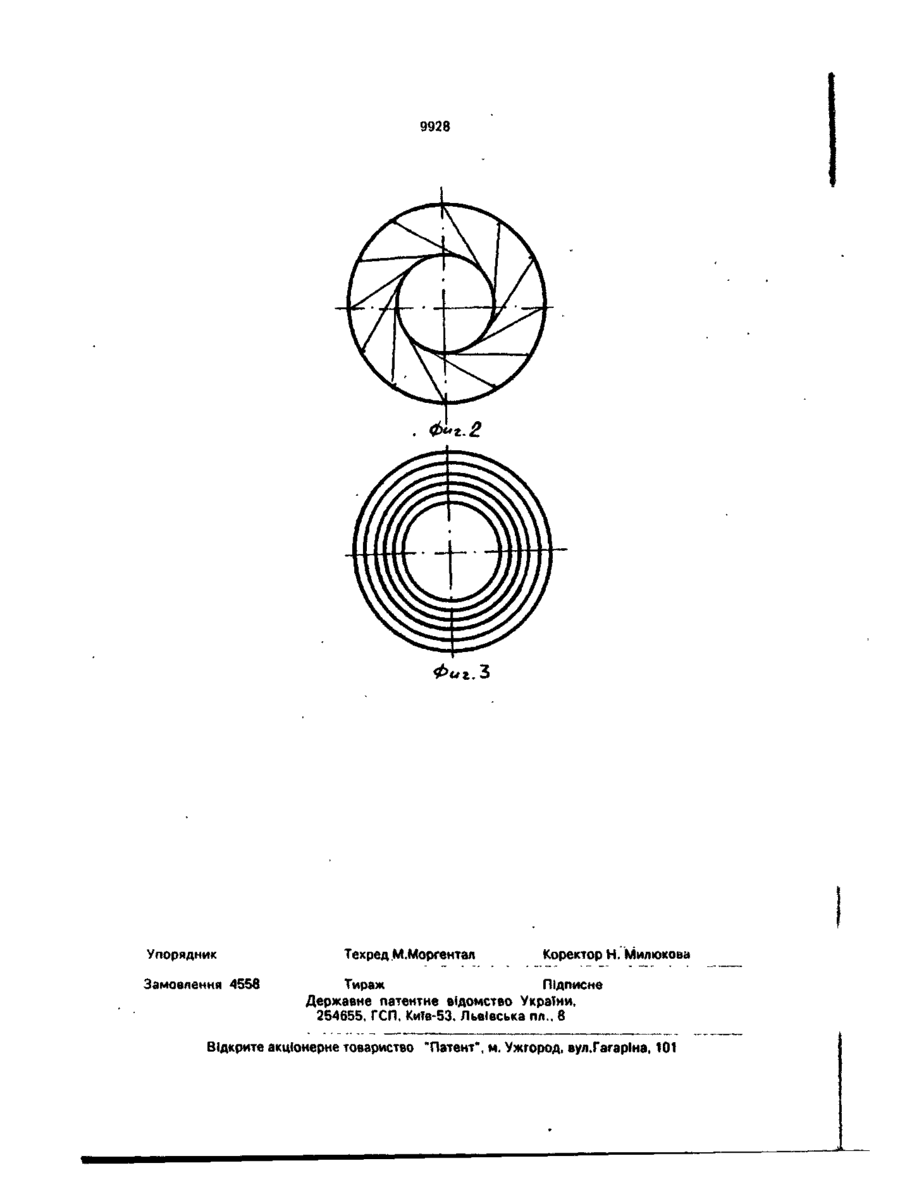

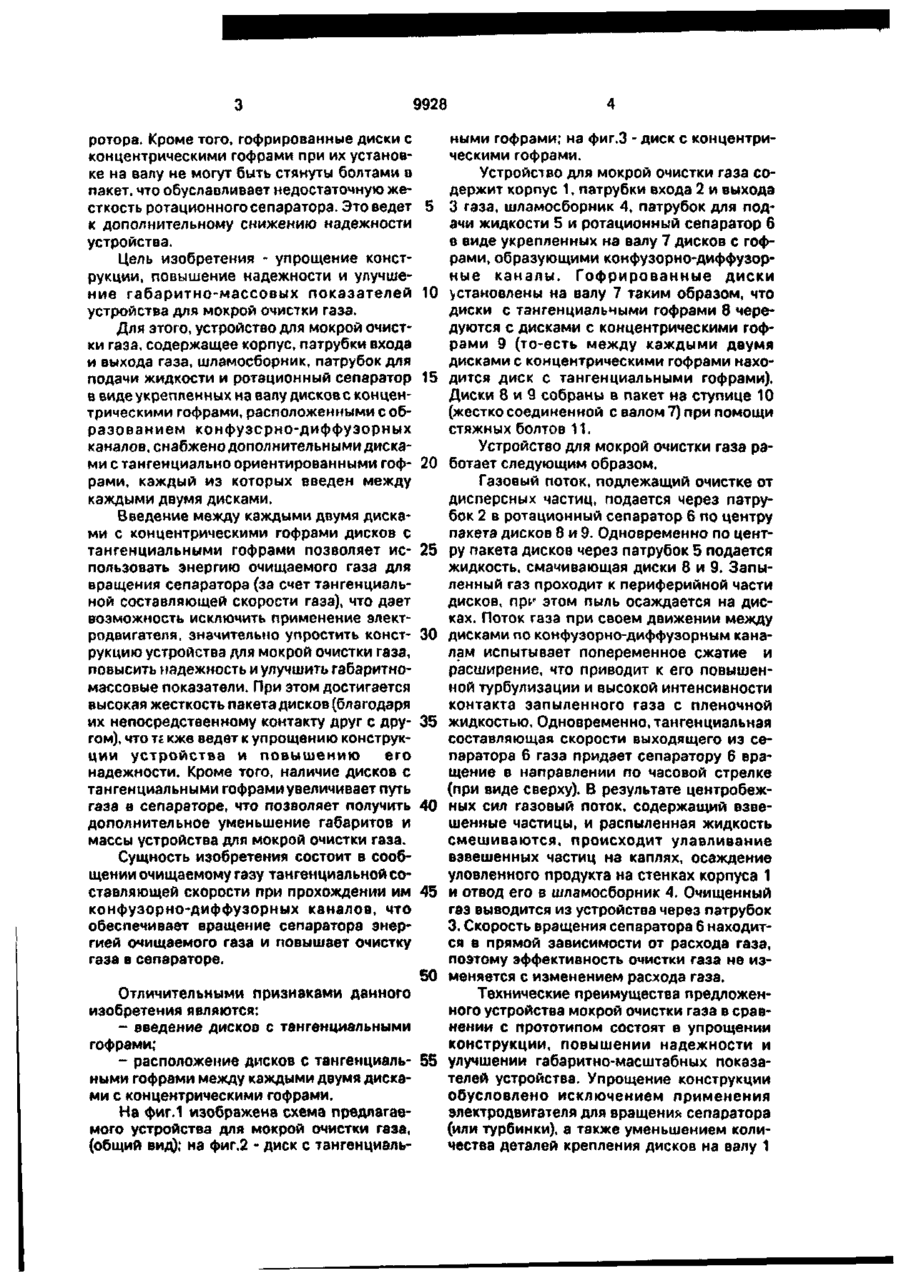

Устройство для мокрой очистки газа, содержащее корпус, патрубки входа и выхода газа, шламосборник, патрубок для подачи жидкости и ротационный сепаратор в виде укрепленных на валу дисков с концентрическими гофрами, расположенными с образованием конфузорно-диффузорных каналов, о т л и ч а ю щ е е с я тем, что оно снабжено дополнительными дисками с тангенциально ориентированными гофрами, каждый из которых введен между каждыми двумя дисками. фекту является мокрый пылеуловитель, содержащий корпус с патрубком подвода и отвода газов, шламосборник с водяной ванной, установленный на валу дисковый ротор с приводом и размещенный под дисками трубопровод с отверстиями для подачи воды экран, выполненный в виде полуцилиндра с продольными гофрами и размещенный под трубопроводом, а нижними кромками - под водяной ванной, причем вал выполнен полым с отверстиями, один открытый конец вала установлен в патрубке подвода газа, другой прикреплен к проводу, а диски выполнены с образованием конфузорно-диффузорных каналов [2J. В таком пылеуловителе интенсивность фазообмена при контакте газа с жидкостью повышена за счет турбулизации потока в конфузорно-диффузорных каналах. Однако, он имеет сложную конфигурацию, невысокую надежность, большие массу и габариты, что связано с наличием привода дискового го со О 9928 ротора. Кроме того, гофрированные диски с концентрическими гофрами при их установке на валу не могут быть стянуты болтами в пакет, что обуславливает недостаточную жесткость ротационного сепаратора. Это ведет 5 к дополнительному снижению надежности устройства. Цель изобретения - упрощение конструкции, повышение надежности и улучшение габаритно-массовых показателей 10 устройства для мокрой очистки газа. Для этого, устройство для мокрой очистки газа, содержащее корпус, патрубки входа и выхода газа, шламосборник, патрубок для подачи жидкости и ротационный сепаратор 15 в виде укрепленных на валу дисков с концентрическими гофрами, расположенными с образованием конфузсрно-диффузорных каналов, снабжено дополнительными дисками с тангенциально ориентированными гоф- 20 рами, каждый из которых введен между каждыми двумя дисками. Введение между каждыми двумя дисками с концентрическими гофрами дисков с тангенциальными гофрами позволяет ис- 25 пользовать энергию очищаемого газа для вращения сепаратора (за счет тангенциальной составляющей скорости газа), что дает возможность исключить применение электродвигателя, значительно упростить конст- 30 рукцию устройства для мокрой очистки газа, повысить надежность и улучшить габаритномассовые показатели. При этом достигается высокая жесткость пакета дисков (благодаря их непосредственному контакту друг с дру- 35 гом), что Тс кже ведет к упрощению конструкции устройства и повышению его надежности. Кроме того, наличие дисков с тангенциальными гофрами увеличивает путь газа в сепараторе, что позволяет получить 40 дополнительное уменьшение габаритов и массы устройства для мокрой очистки газа. Сущность изобретения состоит в сообщении очищаемому газу тангенциальной составляющей скорости при прохождении им 45 конфузорно-диффузорных каналов, что обеспечивает вращение сепаратора энергией очищаемого газа и повышает очистку газа в сепараторе. 50 Отличительными признаками данного изобретения являются: - введение дисков с тангенциальными гофрами; - расположение дисков с тангенциаль- 55 ными гофрами между каждыми двумя дисками с концентрическими гофрами. На фиг.1 изображена схема предлагаемого устройства для мокрой очистки газа, (общий вид); на фиг.2 - диск с тангенциаль ными гофрами; на фиг.З - диск с концентрическими гофрами. Устройство для мокрой очистки газа содержит корпус 1, патрубки входа 2 и выхода 3 газа, шламосборник 4, патрубок для подачи жидкости 5 и ротационный сепаратор 6 в виде укрепленных на валу 7 дисков с гофрами, образующими конфузорно-диффузорные каналы. Гофрированные диски установлены на валу 7 таким образом, что диски с тангенциальными гофрами 8 чередуются с дисками с концентрическими гофрами 9 (то-есть между каждыми двумя дисками с концентрическими гофрами находится диск с тангенциальными гофрами). Диски 8 и 9 собраны в пакет на ступице 10 (жестко соединенной с валом 7) при помощи стяжных болтов 11. Устройство для мокрой очистки газа работает следующим образом. Газовый поток, подлежащий очистке от дисперсных частиц, подается через патрубок 2 в ротационный сепаратор 6 по центру пакета дисков 8 и 9. Одновременно по центру пакета дисков через патрубок 5 подается жидкость, смачивающая диски 8 и 9. Запыленный газ проходит к периферийной части дисков, при1 этом пыль осаждается на дисках. Поток газа при своем движении между дисками по конфузорно-диффузорным каналам испытывает попеременное сжатие и расширение, что приводит к его повышенной турбулизации и высокой интенсивности контакта запыленного газа с пленочной жидкостью. Одновременно, тангенциальная составляющая скорости выходящего из сепаратора 6 газа придает сепаратору б вращение в направлении по часовой стрелке (при виде сверху). В результате центробежных сил газовый поток, содержащий взвешенные частицы, и распыленная жидкость смешиваются, происходит улавливание взвешенных частиц на каплях, осаждение уловленного продукта на стенках корпуса 1 и отвод его в шламосборник 4. Очищенный газ выводится из устройства через патрубок 3. Скорость вращения сепаратора 6 находится в прямой зависимости от расхода газа, поэтому эффективность очистки газа не изменяется с изменением расхода газа. Технические преимущества предложенного устройства мокрой очистки газа в сравнении с прототипом состоят в упрощении конструкции, повышении надежности и улучшении габаритно-масштабных показателей устройства. Упрощение конструкции обусловлено исключением применения электродвигателя для вращения сепаратора (или турбинки), а также уменьшением количества деталей крепления дисков на валу 1 9928 рой очистки газа имеют место и в случае (устраняются дистанционные втулки и бовращения сепаратора 6 специальным прибышки между дисками). Повышение надежводом (электродвигателем или турбинкой). ности обеспечивается как уменьшением Технико-экономический эффект от исколичества узла, так и повышенной жесткопользования предложенного устройства для стью пакета дисков благодаря их непосредмокрой очистки газа по сравнению с протоственному контакту друг с другом. За счет типом равен экономии затрат на изготовлеуменьшения количества деталей уменьшание устройства в связи с устранением ются габаритно-массовые показатели, а такэлектродвигателя (или турбинки), повышеже увеличивается путь газа в сепараторе. Следует отметить, что технические преиму- 10 нием технологичности и снижением материалоемкости. щества предложенного устройства для мок 9928 Фиг.Ъ Упорядник Замовлення 4558 Техред М.Моргентал Коректор Н. Милюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІиа, 101
