Корпус запірно-пускового пристрою вогнегасника
Формула / Реферат
1. Корпус запірно-пускового пристрою вогнегасника, що виконаний з полімерного матеріалу і включає патрубки для під'єднання вузлів вогнегасника, який відрізняється тим, що містить армуючі металеві втулки з різьбовими ділянками, які встановлені на патрубках з можливістю взаємодії різьбовими ділянками з елементами вузлів вогнегасника, що під'єднуються.
2. Корпус за п. 1, який відрізняється тим, що армуючі металеві втулки виконані з антикорозійного матеріалу.
Текст

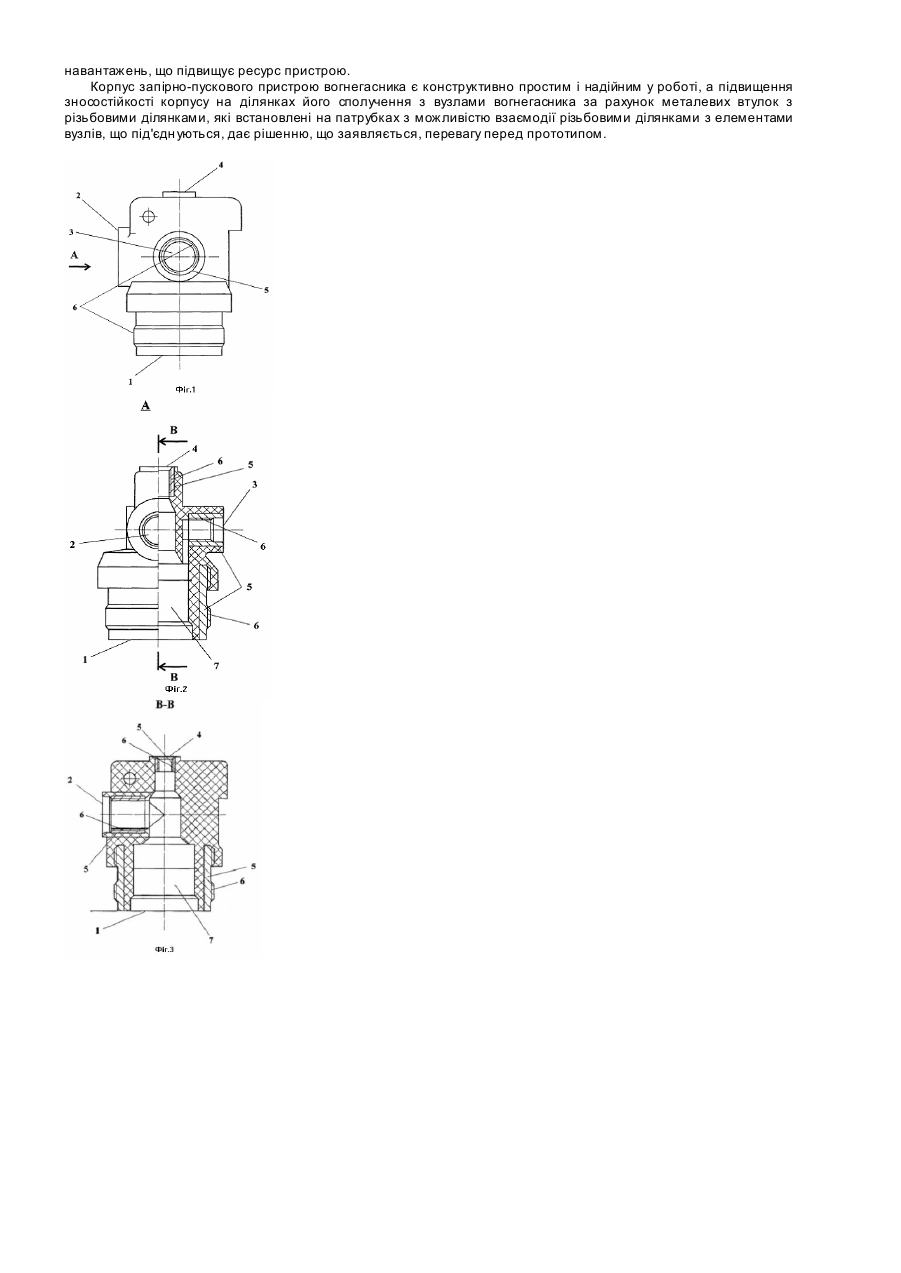

Корисна модель відноситься до пожежної техніки, а саме до вогнегасників, і може бути використана при виробництві запірно-пускових пристроїв вогнегасників. Сучасні вогнегасники, як правило, містять запірно-пускові пристрої, загальними ознаками корпусів яких є наявність патрубків, призначених для спрямовування вогнегасного складу з порожнини вогнегасника до зони гасіння пожежі, а також для під'єднання вузлів вогнегасника. Загальновідомим матеріалом виконання корпусів запірно-пускових пристроїв є алюміній або латунь, однак останнім часом зазначені корпуси виготовляють з полімерних матеріалів, що знижує їхню вартість при тому, що міцність стінок патрубків таких корпусів є низькою і під дією ударних та вигинаючих навантажень вони піддаються руйнуванню. Відомим є корпус запірно-пускового пристрою вогнегасника ОП-2 компанії "Інтертехнолог", Санкт-Петербург, Росія, (www.center-s.ru/firmsdescript/firm497.htm ); інформація отримана 19.12.2006p., який виконаний пластмасовим і містить впускний і випускний патрубки, а також патрубок для закачування порошку, що дозволяє заправляти вогнегасник після його застосування. Загальними ознаками зазначеного аналога і рішення, що заявляється, є корпус, що виконаний з полімерного матеріалу з патрубками. Відомий корпус запірно-пускового пристрою вогнегасника дозволяє заправляти вогнегасник після його застосування, однак при встановленні запірно-пускового пристрою на вогнегасник, а також при його використанні корпус запірно-пускового пристрою піддається ударним та вигинаючим навантаженням, що руйнує патр убок, а разом з тим і корпус. За прототип вибраний корпус запірно-пускового пристрою вогнегасника за [патентом Російської Федерації №2191054, МКВ: А62С 13/00, пріоритет від 17.10.2001 p.], який виконаний з полімерного матеріалу і включає сіфонну тр убку, впускний патрубок, який з’єднаний з порожниною вогнегасника, випускний патрубок, а також заправочний патрубок і патрубок для під'єднування манометра. Як варіанти, корпус може бути виконаний також з латуні, з алюмінієвого сплаву, або з пластмаси, що містить принаймні 15% скловолоконного наповнювача. Зазначений корпус призначений для запірно-пускового пристрою, що встановлюють на порошковому вогнегаснику. Впускний патрубок під'єднаний до горловини корпусу вогнегасника з гумовим ущільненням. На випускному патрубку встановлений спринклер. При запуску вогнегасника порошок, що витісняється газом з порожнини корпусу вогнегасника, надходить через впускний патрубок до запірно-пускового пристрою і, розпилюючись за допомогою спринклера, через випускний патрубок спрямовується до зони гасіння пожежі. Пристрій дозволяє отримати постійну дальність газо-порошкової струї. Загальними ознаками пристрою за прототипом і рішення, що заявляється, є корпус запірно-пускового пристрою вогнегасника, що виконаний з полімерного матеріалу і включає патрубки для під'єднання вузлів вогнегасника. Корпус за прототипом, який виконаний з полімерного матеріалу, дозволяє отримати постійну дальність газопорошкової струї, однак патрубки корпуса, зокрема впускний патрубок, що під'єднується до горловини корпусу вогнегасника, а також патрубок під'єднання контрольно-вимірювального приладу з часом зношуються під дією ударних та вигинаючих навантажень, що руйн ує пристрій. В основу корисної моделі поставлена задача удосконалення корпусу запірно-пускового пристрою вогнегасника шляхом особливого виконання елементів для того, щоб забезпечити підвищення зносостійкості корпусу на ділянках його сполучення з вузлами вогнегасника. Поставлена задача вирішується тим, що корпус запірно-пускового пристрою вогнегасника, який виконаний з полімерного матеріалу і включає патрубки для під'єднання вузлів вогнегасника, відповідно до корисної моделі, містить армуючі металеві втулки з різьбовими ділянками, які встановлені на патрубках з можливістю взаємодії різьбовими ділянками з елементами вузлів вогнегасника, що поєднуються. Зазначені ознаки складають сутність корисної моделі. Доцільно армуючі металеві втулки виконати з антикорозійного матеріалу. Особливістю рішення, що заявляється, є те, що матеріал, з якого виготовлені втулки, тобто метал, за міцністю перевищує полімерний матеріал, з якого виготовлений корпус. Встановлення металевих втулок на поверхню патрубків корпуса зміцнює останні і запобігає їхньому руйнуванню при взаємодії з елементами вузлів, що під'єднуються до корпусу запірно-пускового пристрою вогнегасника. Відмітні ознаки корисної моделі, що заявляється, а саме армуючі металеві втулки з різьбовими ділянками, які встановлені на патрубках корпуса з можливістю взаємодії різьбовими ділянками з елементами вузлів вогнегасника, що під'єднуються, разом з суттєвими ознаками, загальними з прототипом, забезпечують підвищення зносостійкості корпусу на ділянках його сполучення з вузлами вогнегасника. Таким чином суттєві ознаки корисної моделі знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається при її використанні. Нижче наводиться опис пристрою, що заявляється з посиланням на схематичні креслення, на яких показано: Фіг.1. Корпус запірно-пускового пристрою вогнегасника, вигляд спереду. Фіг.2. Корпус запірно-пускового пристрою вогнегасника, вигляд А на Фіг.1. Фіг.3. Корпус запірно-пускового пристрою вогнегасника, розріз В-В на Фіг.2. Корпус запірно-пускового пристрою вогнегасника, що виконаний з полімерного матеріалу, включає патрубки (1, 2, 3, 4) для під'єднання вузлів вогнегасника (не показані) і армуючі металеві втулки 5 з різьбовими ділянками 6, які встановлені на патрубках (1, 2, 3, 4) з можливістю взаємодії різьбовими ділянками 6 з елементами вузлів вогнегасника, що під'єднуються (не показані). Пристрій працює таким чином. При запуску вогнегасника, після приведення живильника стиснутого газу в дію, вогнегасний склад під дією тиску газу надходить через впускний патрубок 1 до порожнини корпусу 7 і через випускний патрубок 2 спрямовується до зони гасіння пожежі. На патрубку 3 для контрольно-вимірювальних приладів встановлюють індикатор тиску (не показаний). Патрубок 4 призначений для встановлення ніпеля. Корпус може бути виконаним з патрубком для під'єднання заправочного шлангу (не показаний). Для запобігання руйнуванню всі х зазначених патрубків, на їхню поверхню встановлені металеві втулки 5 з різьбовими ділянками 6, які доцільно виконати з антикоррозійного матеріалу. При цьому металеві втулки 5 встановлені з можливістю взаємодії різьбовими ділянками 6 з елементами вузлів вогнегасника, що поєднуються (не показано). Зазначене виконання патрубків корпусу забезпечує підвищення зносостійкості корпусу на ділянках його сполучення з елементами вузлів вогнегасника, що дозволяє запобігти руйнуванню корпусу під дією ударних та вигинаючих навантажень, що підвищує ресурс пристрою. Корпус запірно-пускового пристрою вогнегасника є конструктивно простим і надійним у роботі, а підвищення зносостійкості корпусу на ділянках його сполучення з вузлами вогнегасника за рахунок металевих втулок з різьбовими ділянками, які встановлені на патрубках з можливістю взаємодії різьбовими ділянками з елементами вузлів, що під'єдн уються, дає рішенню, що заявляється, перевагу перед прототипом.
ДивитисяДодаткова інформація
Назва патенту англійськоюHousing of locking and actuating device of fire-extinguisher
Назва патенту російськоюКорпус запорно-пускового устройства огнетушителя
МПК / Мітки
МПК: A62C 13/00
Мітки: запірно-пускового, пристрою, корпус, вогнегасника
