Запірно-пусковий пристрій вогнегасника

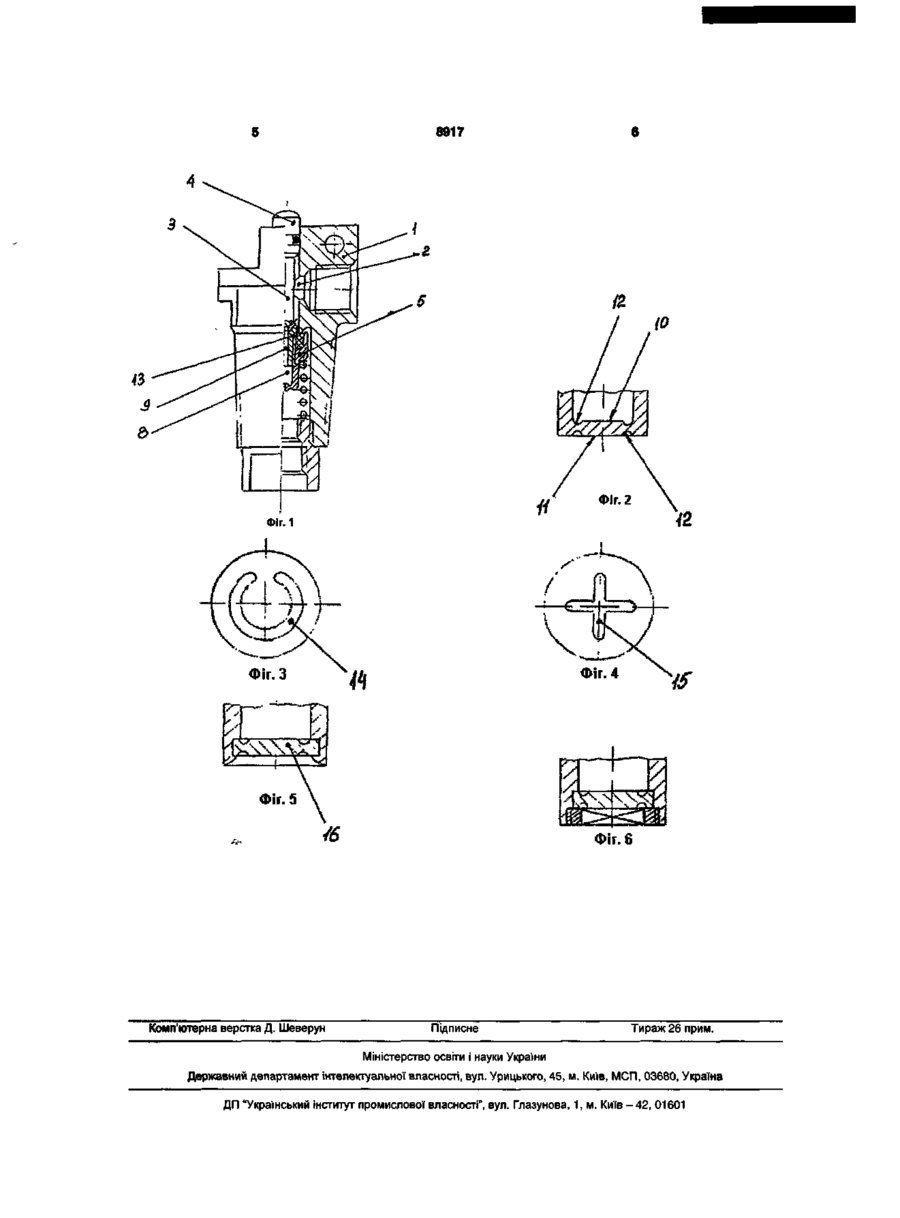

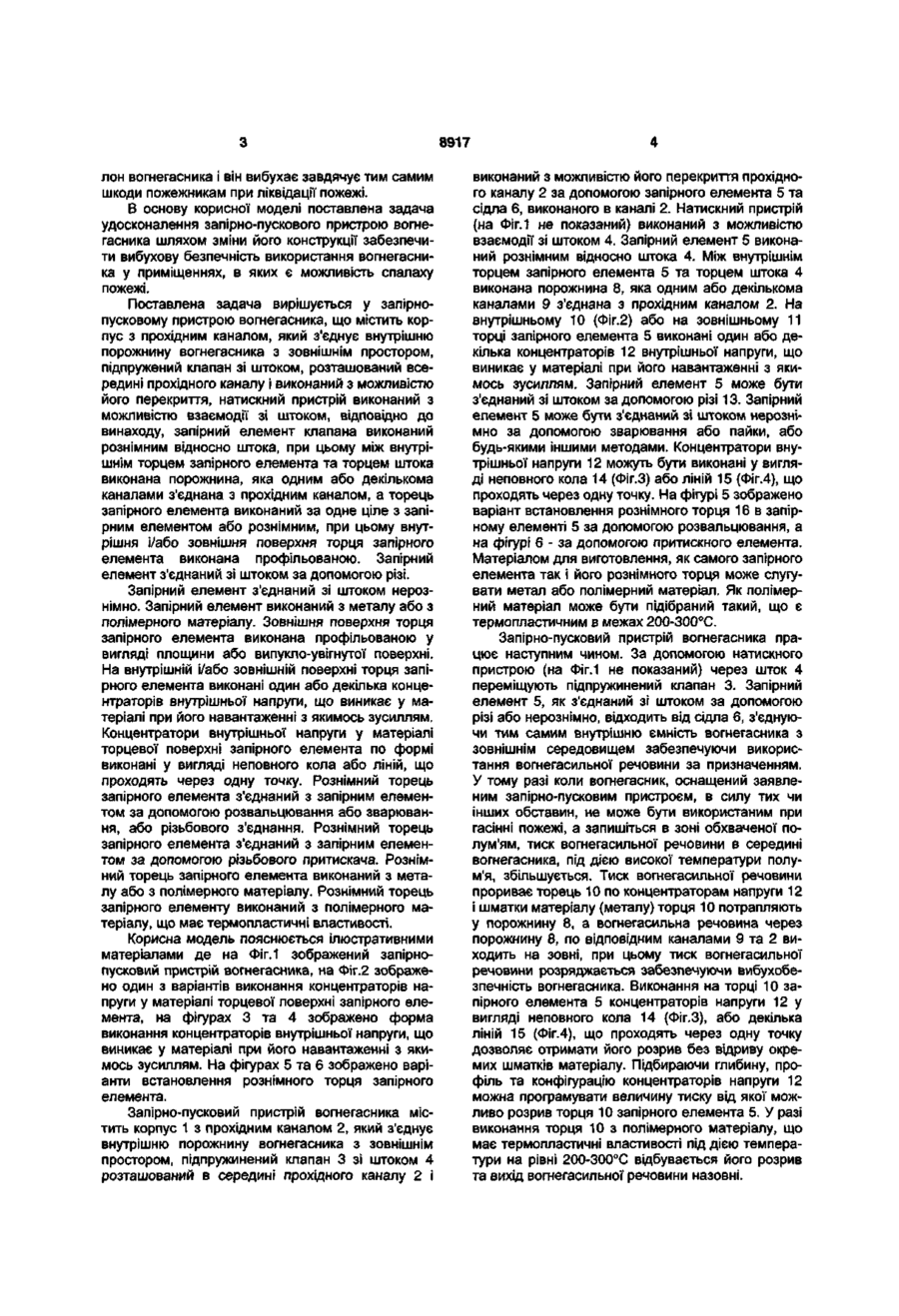

1. Запірно-пусковий пристрій вогнегасника, що містить корпус з прохідним каналом, який з'єднує внутрішню порожнину вогнегасника з зовнішнім простором, підпружинений клапан зі штоком, розташований всередині прохідного каналу і виконаний з можливістю його перекриття, натискний пристрій, виконаний з можливістю взаємодії зі штоком, який відрізняється тим, що запірний елемент клапана виконаний рознімним відносно штока, при цьому між внутрішнім торцем запірного елемента та торцем штока виконана порожнина, яка одним або декількома каналами з'єднана з прохідним каналом, а торець запірного елемента виконаний за одне ціле з запірним елементом або рознімним, при цьому внутрішня і/або зовнішня поверхня торця запірного елемента виконана профільованою. 2. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що запірний елемент з'єднаний зі штоком за допомогою різі. 3. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що запірний елемент з'єднаний зі штоком нерознімно. 4. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що запірний елемент виконаний з металу або з полімерного матеріалу. 5. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що внутрішня і/або зовнішня поверхня торця запірного елемента виконана профільованою у вигляді площини або випукло-увігнутої поверхні. 6. Запірно-пусковий пристрій за п. 5, який відрізняється тим, що на внутрішній і/або зовнішній поверхні торця запірного елемента виконані один або декілька концентраторів внутрішньої напруги, що виникає у матеріалі при його навантаженні з певним зусиллям. 7. Запірно-пусковий пристрій за п. 6, який відрізняється тим, що концентратори внутрішньої напруги у матеріалі торцевої поверхні запірного елемента по формі виконані у вигляді неповного кола або ліній, що проходять через одну точку. 8. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що рознімний торець запірного елемента з'єднаний з запірним елементом за допомогою розвальцювання або зварювання, або різьбового з'єднання. 9. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що рознімний торець запірного елемента з'єднаний з запірним елементом за допомогою різьбового притискача. 10. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що рознімний торець запірного елемента виконаний з металу або з полімерного матеріалу. 11. Запірно-пусковий пристрій за п. 1, який відрізняється тим, що рознімний торець запірного елемента виконаний з полімерного матеріалу, що має термопластичні властивості. Корисна модель відноситься до протипожежної техніки, а саме до переносних вогнегасників, які розташовують у вогненебезпечних приміщеннях для безпосереднього їх там використання. Відомий запірно-пусковий пристрій вогнегасника, що містить корпус з прохідним каналом, який з'єднує внутрішню порожнину вогнегасника з зовнішнім простором, підпружений клапан зі штоком, що розташований в середині прохідного каналу і виконаний з можливістю його перекриття, натиск ний пристрій виконаний з можливістю взаємодії зі штоком [DE 807346]. Недоліком цього пристрою є те, що вогнегасник оснащений цим пристроєм може бути вибухонебезпечним, якщо він нагріється від вогню, будучи незадіяним при пожарі. Полум'я пожару може нагріти вогнегасячу речовину у незадіяному вогнегаснику, у наслідок чого тиск цієї речовини збільшується, наприклад, з 2,5 по меншій мірі до 25МПа або більш. Цього великого тиску не витримує ба О 00 8917 лон вогнегасника і він вибухає завдячує тим самим шкоди пожежникам при ліквідації пожежі. В основу корисної моделі поставлена задача удосконалення запірно-пускового пристрою вогнегасника шляхом зміни його конструкції забезпечити вибухову безпечність використання вогнегасника у приміщеннях, в яких є можливість спалаху пожежі. Поставлена задача вирішується у запірнопусковому пристрою вогнегасника, що містить корпус з прохідним каналом, який з'єднує внутрішню порожнину вогнегасника з зовнішнім простором, підпружений клапан зі штоком, розташований всередині прохідного каналу і виконаний з можливістю його перекриття, натискний пристрій виконаний з можливістю взаємодії зі штоком, відповідно до винаходу, запірний елемент клапана виконаний рознімним відносно штока, при цьому між внутрішнім торцем запірного елемента та торцем штока виконана порожнина, яка одним або декількома каналами з'єднана з прохідним каналом, а торець запірного елемента виконаний за одне ціле з запірним елементом або рознімним, при цьому внутрішня і/або зовнішня поверхня торцязапірного елемента виконана профільованою. Запірний елемент з'єднаний зі штоком за допомогою різі. Запірний елемент з'єднаний зі штоком нерознімно. Запірний елемент виконаний з металу або з полімерного матеріалу. Зовнішня поверхня торця запірного елемента виконана профільованою у вигляді площини або випукло-увігнутої поверхні. На внутрішній і/або зовнішній поверхні торця запірного елемента виконані один або декілька концентраторів внутрішньої напруги, що виникає у матеріалі при його навантаженні з якимось зусиллям. Концентратори внутрішньої напруги у матеріалі торцевої поверхні запірного елемента по формі виконані у вигляді неповного кола або ліній, що проходять через одну точку. Рознімний торець запірного елемента з'єднаний з запірним елементом за допомогою розвальцювання або зварювання, або різьбового з'єднання. Рознімний торець запірного елемента з'єднаний з запірним елементом за допомогою різьбового притискача. Рознімний торець запірного елемента виконаний з металу або з полімерного матеріалу. Рознімний торець запірного елементу виконаний з полімерного матеріалу, що має термопластичні властивості. Корисна модель пояснюється ілюстративними матеріалами де на Фіг. 1 зображений запірнопусковий пристрій вогнегасника, на Фіг.2 зображено один з варіантів виконання концентраторів напруги у матеріалі торцевої поверхні запірного елемента, на фігурах 3 та 4 зображено форма виконання концентраторів внутрішньої напруги, що виникає у матеріалі при його навантаженні з якимось зусиллям. На фігурах 5 та 6 зображено варіанти встановлення рознімного торця запірного елемента. Запірно-пусковий пристрій вогнегасника містить корпус 1 з прохідним каналом 2, який з'єднує внутрішню порожнину вогнегасника з зовнішнім простором, підпружинений клапан 3 зі штоком 4 розташований в середині прохідного каналу 2 і виконаний з можливістю його перекриття прохідного каналу 2 за допомогою запірного елемента 5 та сідла 6, виконаного в каналі 2. Натискний пристрій (на Фіг.1 не показаний) виконаний з можливістю взаємодії зі штоком 4. Запірний елемент 5 виконаний рознімним відносно штока 4. Між внутрішнім торцем запірного елемента 5 та торцем штока 4 виконана порожнина 8, яка одним або декількома каналами 9 з'єднана з прохідним каналом 2. На внутрішньому 10 (Фіг.2) або на зовнішньому 11 торці запірного елемента 5 виконані один або декілька концентраторів 12 внутрішньої напруги, що виникає у матеріалі при його навантаженні з якимось зусиллям. Запірний елемент 5 може бути з'єднаний зі штоком за допомогою різі 13. Запірний елемент 5 може бути з'єднаний зі штоком нерознімно за допомогою зварювання або пайки, або будь-якими іншими методами. Концентратори внутрішньої напруги 12 можуть бути виконані у вигляді неповного кола 14 (Фіг.З) або ліній 15 (Фіг.4), що проходять через одну точку. На фігурі 5 зображено варіант встановлення рознімного торця 16 в запірному елементі 5 за допомогою розвальцювання, а на фігурі 6 - за допомогою притискного елемента. Матеріалом для виготовлення, як самого запірного елемента так і його рознімного торця може слугувати метал або полімерний матеріал. Як полімерний матеріал може бути підібраний такий, що є термопластичним в межах 200-300°С. Запірно-пусковий пристрій вогнегасника працює наступним чином. За допомогою натискного пристрою (на Фіг.1 не показаний) через шток 4 переміщують підпружинений клапан 3. Запірний елемент 5, як з'єднаний зі штоком за допомогою різі або нерознімно, відходить від сідла 6, з'єднуючи тим самим внутрішню ємність вогнегасника з зовнішнім середовищем забезпечуючи використання вогнегасильної речовини за призначенням. У тому разі коли вогнегасник, оснащений заявленим запірно-пусковим пристроєм, в силу тих чи інших обставин, не може бути використаним при гасінні пожежі, а запишіться в зоні обхваченої полум'ям, тиск вогнегасильної речовини в середині вогнегасника, під дією високої температури полум'я, збільшується. Тиск вогнегасильної речовини прориває торець 10 по концентраторам напруги 12 і шматки матеріалу (металу) торця 10 потрапляють у порожнину 8, а вогнегасильна речовина через порожнину 8, по відповідним каналами 9 та 2 виходить на зовні, при цьому тиск вогнегасильної речовини розряджається забезпечуючи вибухобезпечність вогнегасника. Виконання на торці 10 запірного елемента 5 концентраторів напруги 12 у вигляді неповного кола 14 (Фіг.З), або декілька ліній 15 (Фіг.4), що проходять через одну точку дозволяє отримати його розрив без відриву окремих шматків матеріалу. Підбираючи глибину, профіль та конфігурацію концентраторів напруги 12 можна програмувати величину тиску від якої можливо розрив торця 10 запірного елемента 5. У разі виконання торця 10 з полімерного матеріалу, що має термопластичні властивості під дією температури на рівні 200-300°С відбувається його розрив та вихід вогнегасильної речовини назовні. 8917 (О Фіг. 1 Фіг. 4 Фіг. 6 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелеісгуапьної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
