Базалійський вимірювач кутового прискорення вала
Номер патенту: 23
Опубліковано: 30.04.1993
Формула / Реферат
Формула изобретения
Базалийский измеритель углового ускорения вала, содержащий корпус, каретку-водило с зубчатым колесом-сателлитом, связанным с зубчатым колесом, закрепленным на валу, стрелку, связанную с кареткой, и шкалу, закрепленную на корпусе, отличающийся тем, что, с целью повышения точности измерения при любых углах наклона корпуса относительно вала, наличия линейных ускорений и невесомости, каретка снабжена вторым зубчатым сателлитным колесом, расположенным симметрично первому, и соединена с корпусом двумя равно жесткими пружинами, расположенными по обе стороны каретки перпендикулярно к ней, а центр тяжести каретки совмещен с осью вращения вала.

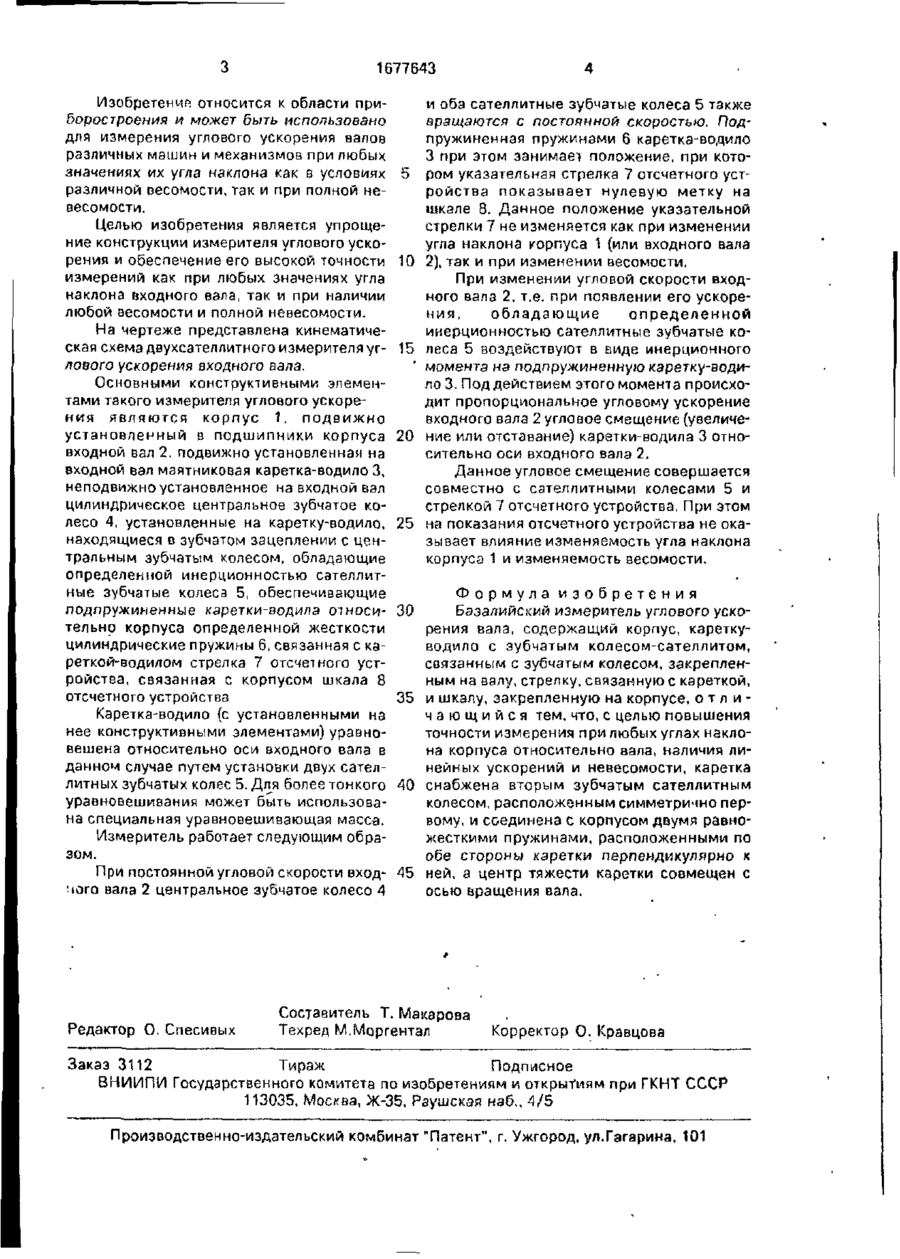

Текст
Изобретение относится к приборостроению. Целью изобретения являемся повы шениеточности измерения при любых углах наклона корпуса относительно вала, наличия линейных ускорений и невесомости. При постоянной угловой скорости входного вала 2 зубчатое колесо А и оба сателлитные зубчатые колеса 5 также вращаются с постоянной скоростью, при этом стрелка 7 показывает нулевую метку на шкале 8. При появлении ускорения обладающие определенной инерционностью сателлитные зубчатые колеса 5 воздействуют в виде инерционного момента на подпружиненную каретку - водило 3. Под действиэм этого момента происходит пропорциональное угловому ускорению входного вала 2 /глоэое смещение каретки-аодила 3 относительно оси входного вала 2. Данное угловое смещение совершается совместно с сателлитными колесами 5 и стрелкой 7 отсчетного устройства 1 v\n 1677643 Изобретение относится к области приборостроения и может быть использовано для измерения углового ускорений валов различных машин и механизмов при любых значениях их угла наклона как в условиях различной весомости, так и при полной невесомости. Целью изобретения является упрощение конструкции измерителя углового ускорения и обеспечение его высокой точности измерений как при любых значениях угла наклона входного вала, так и при наличии любой весомости и полной невесомости. На чертеже представлена кинематическая схема двухсателлитного измерителя углового ускорения входного вала, Основными конструктивными элементами такого измерителя углового ускорения являются корпус t , подвижно установленный в подшипники корпуса входной вал 2, подвижно установленная на входной вал маятниковая каретка-водило 3, неподвижно установленное на входной вал цилиндрическое центральное зубчатое колесо 4, установленные на каретку-водило, находящиеся в зубчатом зацеплении с центральным зубчатым колесом, обладающие определенной инерционностью сателлитные зубчатые колеса 5, обеспечивающие подпружиненные каретки-водила относительно корпуса определенной жесткости цилиндрические пружины 6, связанная с кареткой-водилом стрелка 7 отсчет ного устройства, связанная с корпусом шкала 8 отсчетного устройства 5 10 15 20 25 и оба сателлитные зубчатые колеса 5 также вращаются с постоянной скоростью. Подпружиненная пружинами 6 каретка-водило 3 при этом занимает положение, при котором указательная стрелка 7 отсчетного устройства показывает нулевую метку на шкале 8. Данное положение указательной стрелки 7 не изменяется как при изменении угла наклона корпуса 1 (или входного вала 2), так и при изменении весомости. При изменении угловой скорости входного вала 2, т.е. при появлении его ускорения, обладающие определенной инерционностью сателлитные зубчатые колеса 5 воздействуют в виде инерционного момента на подпружиненную каретку-водило 3. Под действием этого момента происходит пропорциональное угловому ускорение входного вала 2 угловое смещение (увеличение или отставание) каретки-водила 3 относительно оси входного вала 2. Данное угловое смещение совершается совместно с сателлитными колесами 5 и стрелкой 7 отсчетного устройства. При этом на показания отсчетного устройства не оказывает влияние изменяемость угла наклона корпуса 1 и изменяемость весомости. Формула изобретения Базалийский измеритель углового ускорения вала, содержащий корпус, кареткуводило с зубчатым колесом-сателлитом, связанным с зубчатым колесом, закрепленным на валу, стрелку, связанную с кареткой, 35 и шкалу, закрепленную на корпусе, о т л и ч а ю щ и й с я тем, что, с целью повышения Каретка-водило (с установленными на точности измерения при любых углах наклонее конструктивными элементами) уравнона корпуса относительно вала, наличия ливешена относительно оси входного вала в нейных ускорений и невесомости, каретка данном случае путем установки двух сателлитных зубчатых колес 5. Для более тонкого 40 снабжена вторым зубчатым сателлитным колесом, расположенным симметрично перуравновешивания может быть использовавому, и соединена с корпусом двумя равнона специальная уравновешивающая масса. жесткими пружинами, расположенными по Измеритель работает следующим обраобе стороны каретки перпендикулярно к зом. При постоянной угловой скорости вход- 45 ней, а центр тяжести каретки совмещен с осью вращения вала. ного вала 2 центральное зубчатое колесо 4 Редактор О. Спесивых 30 Составитель Т. Макарова Техред М.Моргентал Корректор О. Кравцова Заказ 3112 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Автори англійськоюMuzychuk Fedir Maksymovych, Muzychuk Anton Maksymovych
Автори російськоюМузичук Федор Максимович, Музычук Антон Максимович
МПК / Мітки
МПК: G01P 15/00, G01P 15/18
Мітки: вала, базалійський, прискорення, кутового, вимірювач
